阻带频率1220~1310MHz, ≥50dBc, 通带频率500~1120MHz, 1410~1660MHz, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 1220 | ~ | 1310 | MHz | |
| 阻带抑制 | ≥ | 50 | dBc | ||
| 通带频率 | 500 | ~ | 1120 | MHz | |
| 通带频率 | 1410 | ~ | 1660 | MHz | |
| 通带损耗 | 2.0 | dB | |||
| 通带内波动 | 1.5 | dB | |||
| 通带驻波 | 1.8 | ||||
| 通带相位一致性 | ±3 | ° |

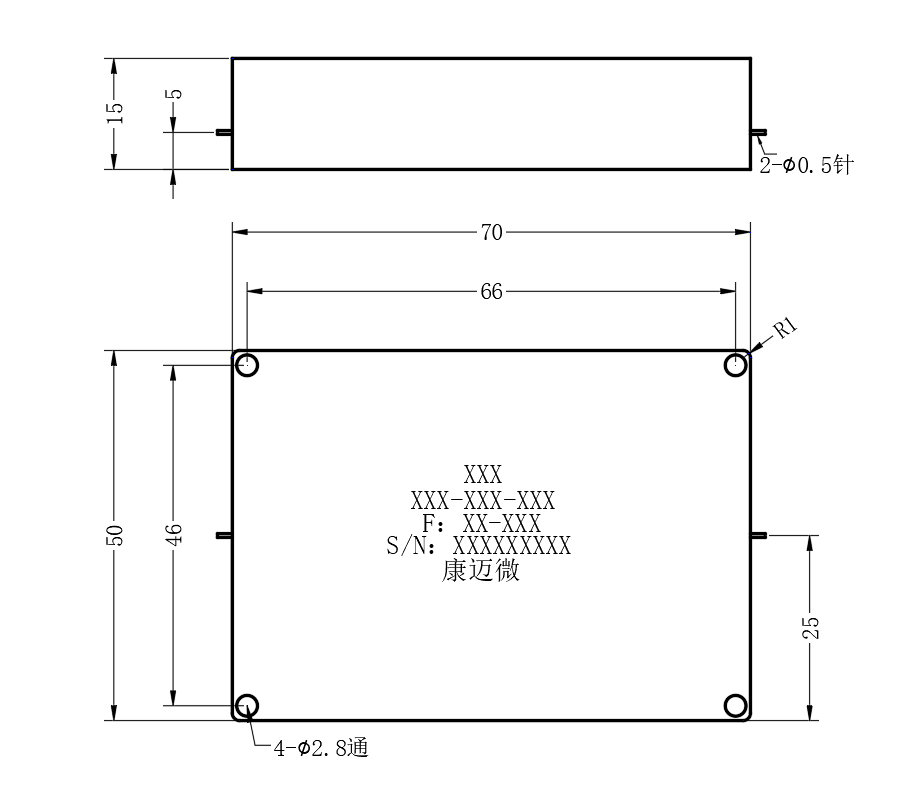

| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

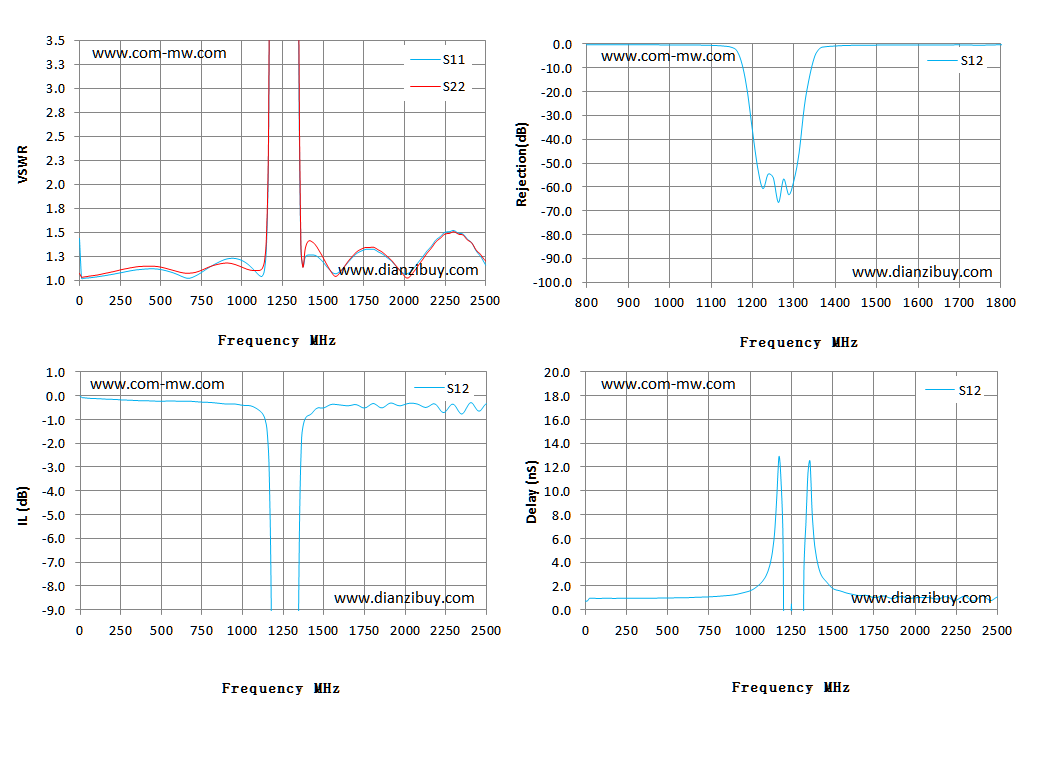

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.44 | 1.07 | -0.02 | 0.75 |
| 179 | 1.06 | 1.08 | -0.15 | 0.96 |
| 357 | 1.11 | 1.14 | -0.2 | 0.97 |
| 536 | 1.11 | 1.13 | -0.23 | 1 |
| 714 | 1.05 | 1.08 | -0.25 | 1.08 |
| 893 | 1.21 | 1.18 | -0.34 | 1.24 |
| 1071 | 1.13 | 1.11 | -0.45 | 2.21 |
| 1250 | 17.15 | 21.54 | -54.55 | -22.23 |
| 1429 | 1.27 | 1.41 | -0.74 | 3.1 |
| 1607 | 1.09 | 1.08 | -0.39 | 1.36 |
| 1786 | 1.33 | 1.35 | -0.43 | 1.07 |
| 1964 | 1.12 | 1.12 | -0.42 | 0.98 |
| 2143 | 1.31 | 1.28 | -0.47 | 0.92 |
| 2321 | 1.52 | 1.5 | -0.48 | 1.09 |
| 2500 | 1.16 | 1.2 | -0.33 | 1.1 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
