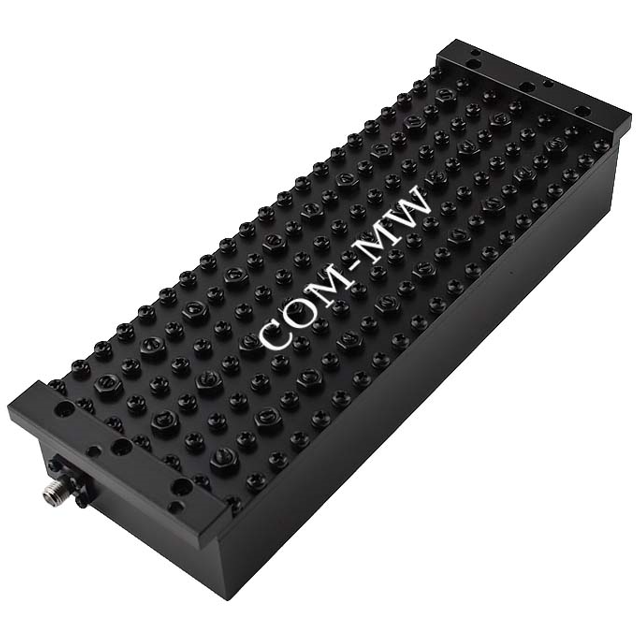

阻带频率 2~2.4GHz, ≥50dB, 通带频率 DC~1.9GHz, 2.5~5GHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 2 | ~ | 2.4 | GHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 1.9 | GHz | |
| 通带频率 | 2.5 | ~ | 5 | GHz | |
| 通带损耗 | 3.0 | dB | |||
| 通带驻波 | 2.0 |
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -0~+40℃设计保证 |
| 质量等级 | 工业级 |
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1.18 | 1.19 | -0.03 | -0.03 | 2.27 |
| 0.46 | 1.12 | 1.11 | -0.08 | -0.08 | 2.29 |
| 0.88 | 1.20 | 1.19 | -0.13 | -0.13 | 2.31 |
| 1.31 | 1.26 | 1.25 | -0.18 | -0.18 | 2.42 |
| 1.74 | 1.28 | 1.29 | -0.26 | -0.26 | 3.29 |
| 2.16 | 18.53 | 15.98 | -81.03 | -81.03 | -6.77 |
| 2.59 | 1.10 | 1.11 | -0.35 | -0.35 | 3.98 |
| 3.02 | 1.43 | 1.46 | -0.37 | -0.37 | 2.48 |
| 3.44 | 1.33 | 1.33 | -0.33 | -0.33 | 2.32 |
| 3.87 | 1.51 | 1.53 | -0.43 | -0.43 | 2.27 |
| 4.29 | 1.23 | 1.23 | -0.36 | -0.36 | 2.30 |
| 4.72 | 1.49 | 1.50 | -0.44 | -0.44 | 2.31 |
| 5.15 | 1.64 | 1.65 | -0.55 | -0.55 | 2.33 |
| 5.57 | 1.25 | 1.26 | -0.36 | -0.36 | 2.48 |
| 6.00 | 3.22 | 3.25 | -1.83 | -1.83 | 2.35 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
