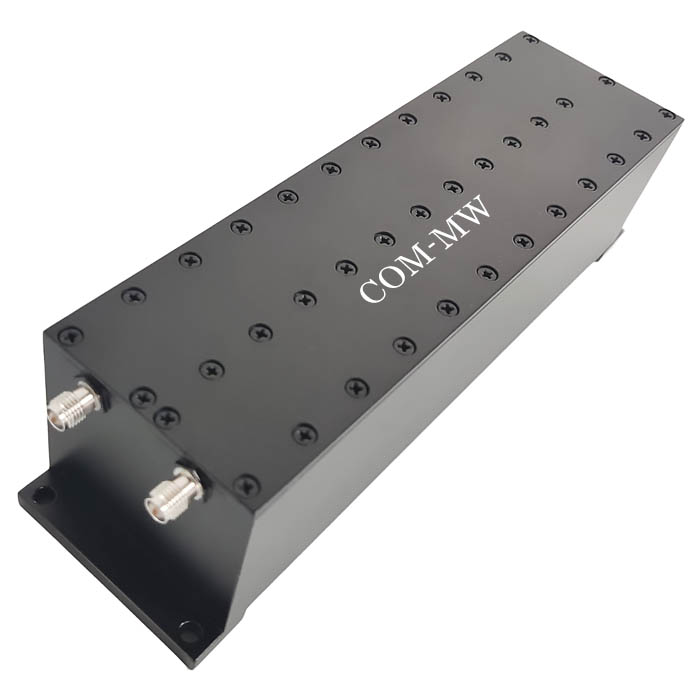

阻带频率1020~1040MHz, ≥40dB, 通带频率DC~1010MHz, 1050~3000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1020 | ~ | 1040 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 1010 | MHz | |
| 通带频率 | 1050 | ~ | 3000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-F |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

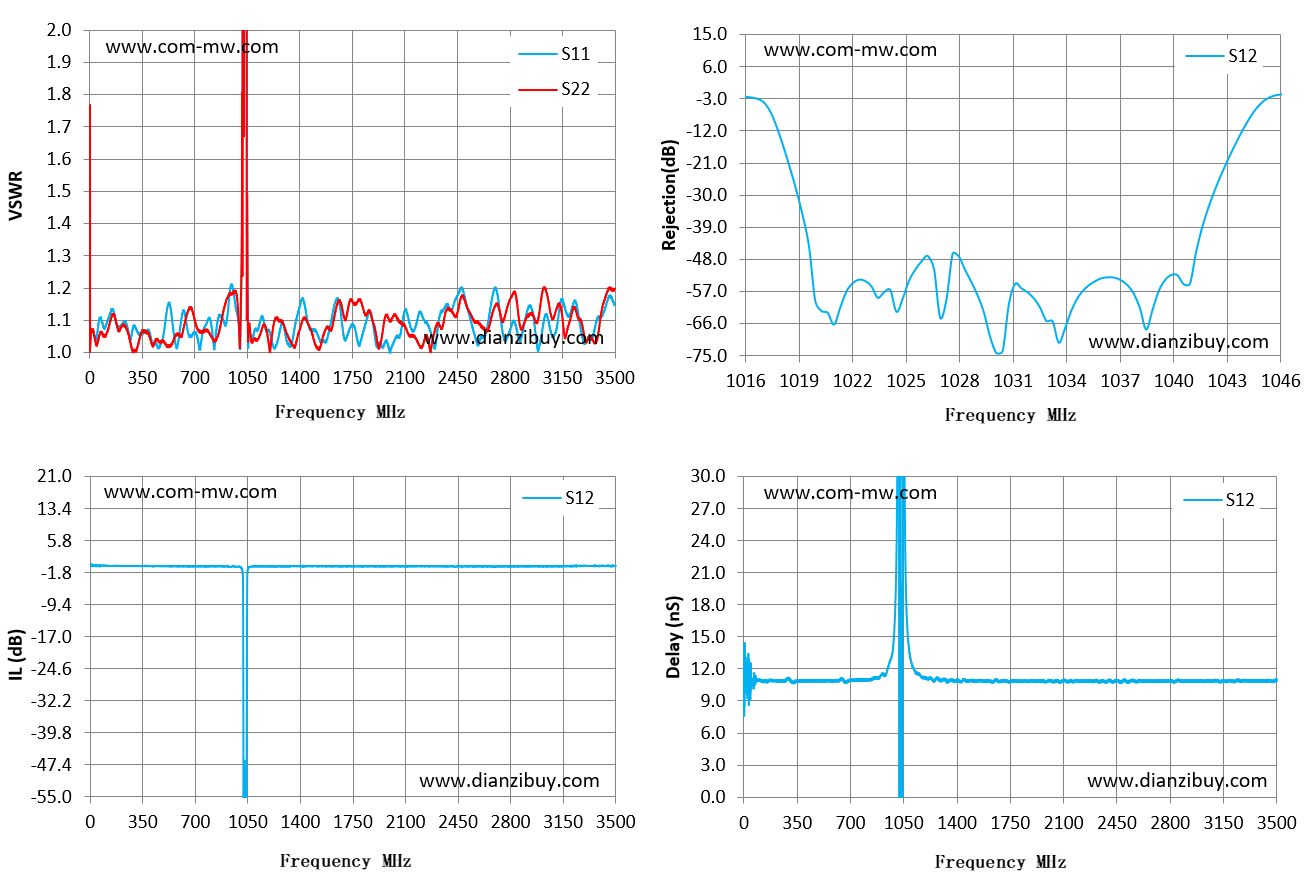

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1010 | 1.25 | 1.24 | -0.78 | 39.59 |
| 1013 | 1.46 | 1.4 | -1.25 | 61.43 |
| 1016 | 1.76 | 1.81 | -2.3 | 131.36 |
| 1019 | 4.16 | 5.34 | -28.93 | 0.42 |
| 1021 | 4.89 | 6.51 | -66.28 | -246.67 |
| 1024 | 3.82 | 7 | -57.22 | -90.64 |
| 1027 | 4.95 | 4 | -64.37 | 381.83 |
| 1030 | 4.54 | 7.64 | -69.75 | -142.14 |
| 1033 | 5.38 | 6.91 | -65.23 | -102.81 |
| 1036 | 6.32 | 7.85 | -53.93 | 14.29 |
| 1039 | 7 | 7.51 | -62.18 | -143.39 |
| 1041 | 6.94 | 6.93 | -54.83 | -120.56 |
| 1044 | 4.83 | 4.48 | -13.22 | 108.76 |
| 1047 | 1.48 | 1.44 | -1.5 | 91.91 |
| 1050 | 1.31 | 1.32 | -1.03 | 48.58 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
