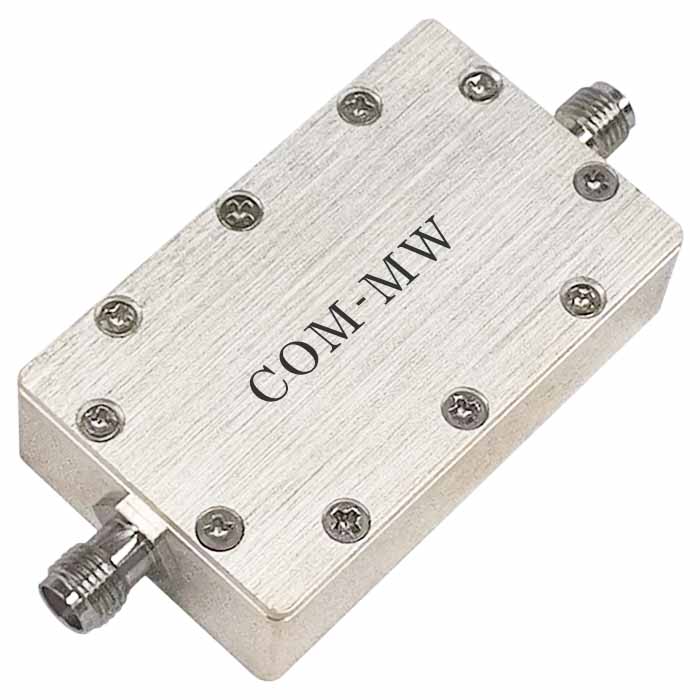

阻带频率108~117.975MHz, ≥40dB, 通带频率DC~90MHz, 137~800MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 108 | ~ | 117.975 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 90 | MHz | |
| 通带频率 | 137 | ~ | 800 | MHz | |
| 通带损耗 | 2.0 | dB | |||
| 通带驻波 | 1.6 |

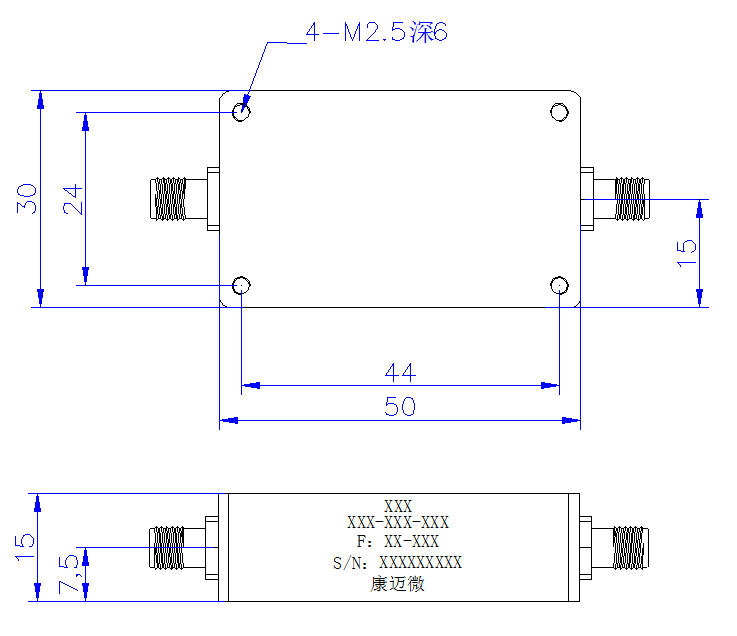

| 接口形式 | SMA-F |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+85℃设计保证 |

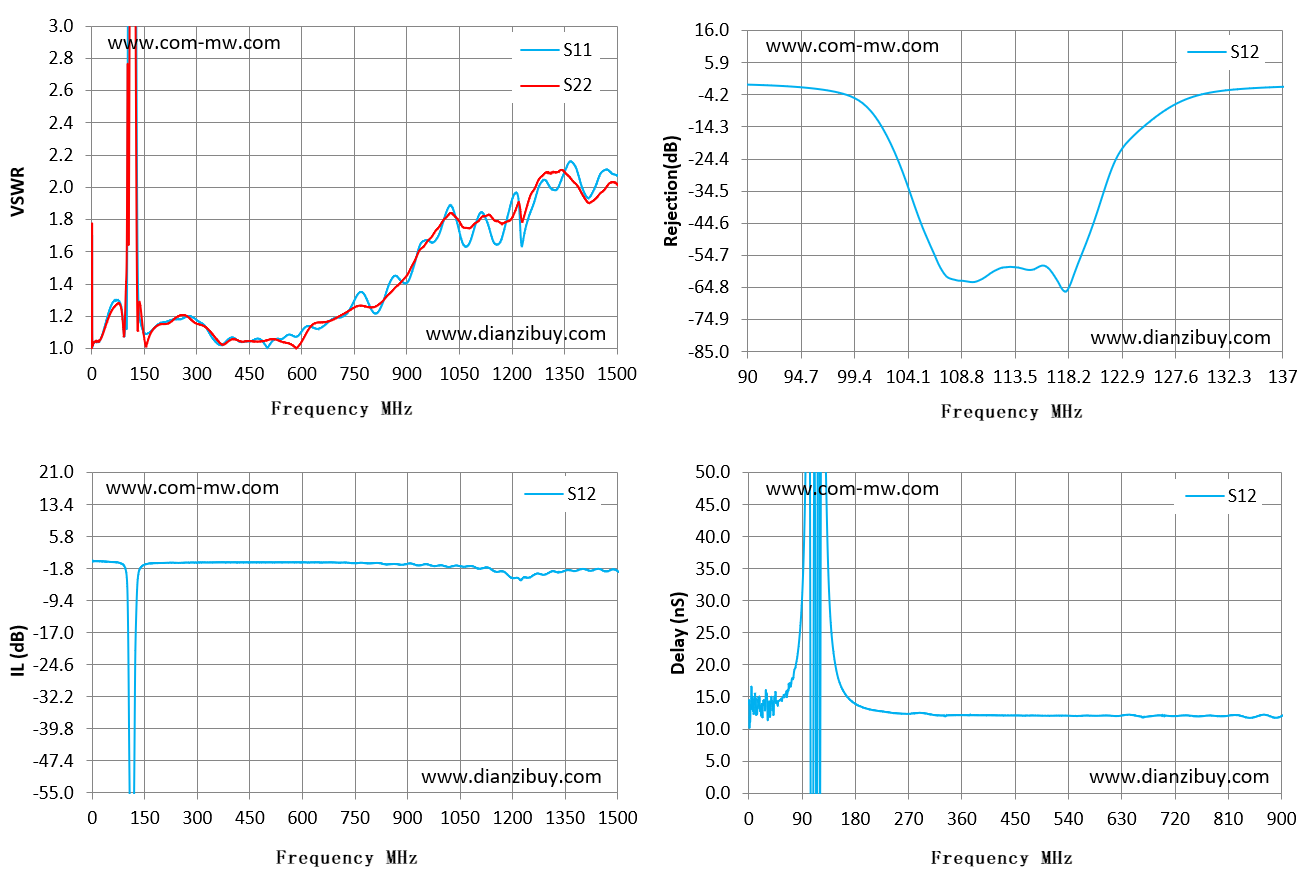

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 90 | 1.13 | 1.11 | -0.98 | 30.53 |
| 93 | 1.08 | 1.1 | -1.37 | 37.47 |
| 97 | 1.23 | 1.38 | -2.77 | 59.66 |
| 100 | 1.19 | 1.69 | -5.98 | 92.38 |
| 103 | 3.25 | 2.59 | -22.28 | 63.78 |
| 107 | 4.95 | 2.47 | -57.42 | -85.23 |
| 110 | 5.48 | 4.37 | -63.07 | 42.63 |
| 114 | 5.74 | 5.35 | -58.53 | -5.72 |
| 117 | 5.65 | 4.8 | -61.01 | 95.05 |
| 120 | 5.15 | 4.39 | -51.01 | 5.68 |
| 124 | 3.98 | 3.38 | -17 | 75.44 |
| 127 | 3.04 | 2.08 | -8.94 | 59.55 |
| 130 | 1.69 | 1.16 | -4.07 | 51.76 |
| 134 | 1.24 | 1.26 | -2.25 | 36.03 |
| 137 | 1.18 | 1.28 | -1.69 | 28.79 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
