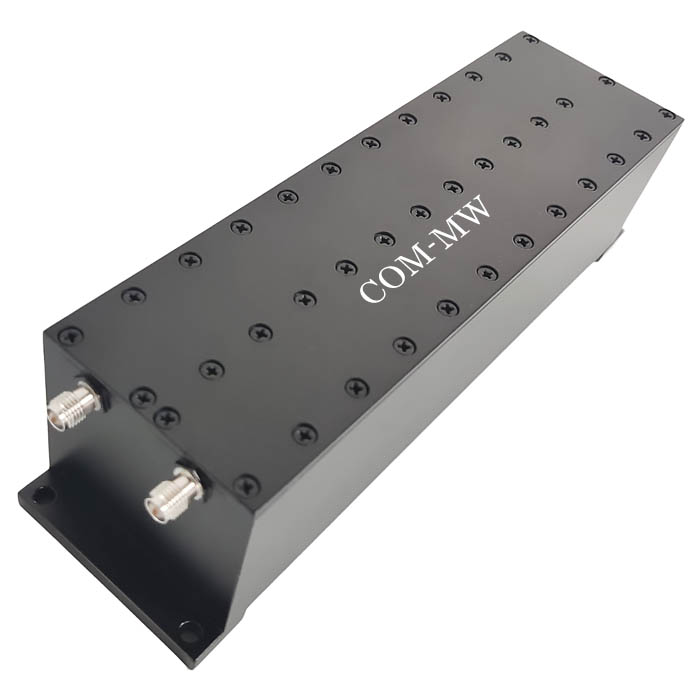

阻带频率1080~1100MHz, ≥40dB, 通带频率DC~1070MHz, 1110~3000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1080 | ~ | 1100 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 1070 | MHz | |
| 通带频率 | 1110 | ~ | 3000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-F |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

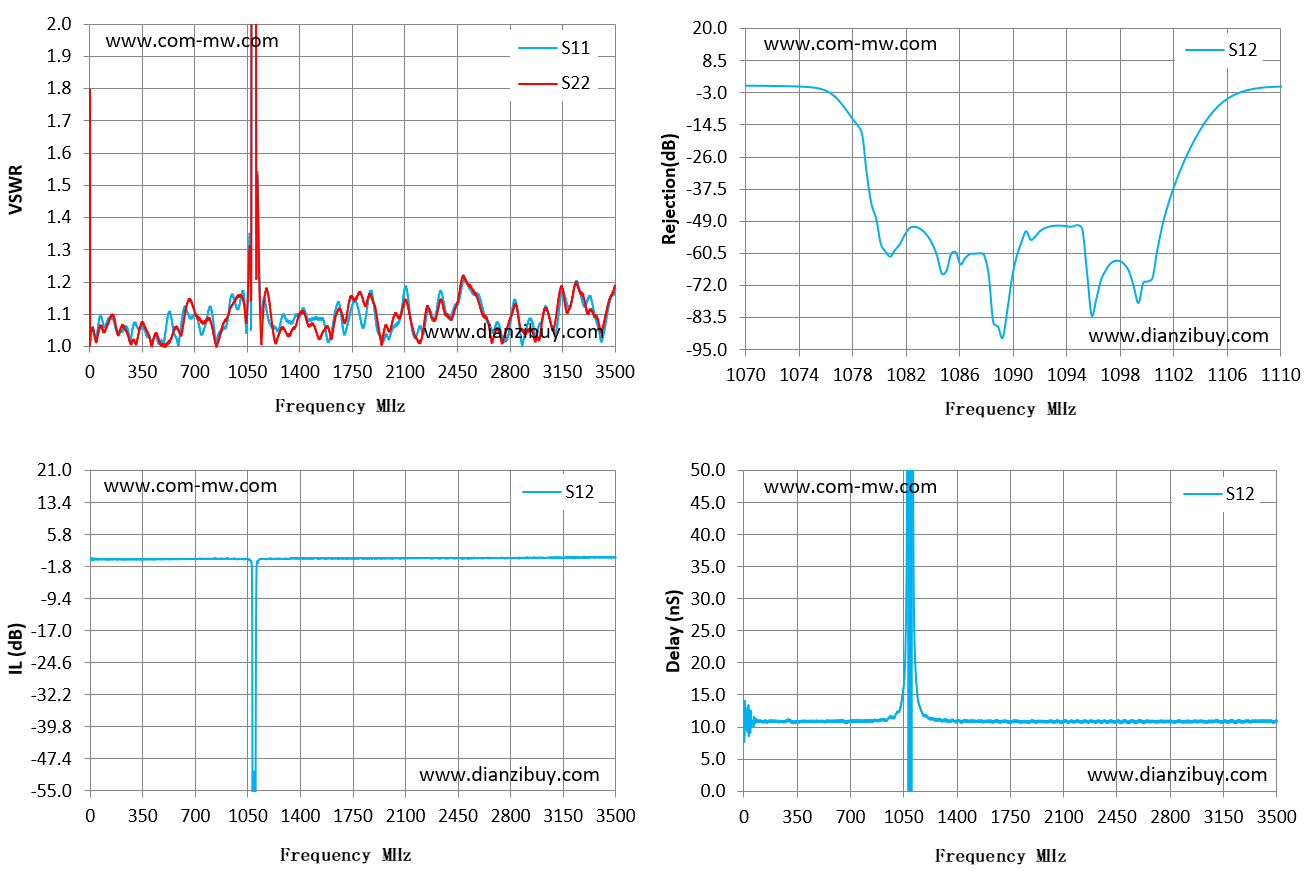

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1070 | 1.25 | 1.26 | -0.44 | 41.2 |
| 1073 | 1.11 | 1.18 | -0.59 | 61.01 |
| 1076 | 1.65 | 1.73 | -2.04 | 125.58 |
| 1079 | 3.79 | 3.15 | -17.82 | 59.53 |
| 1081 | 4.24 | 5.54 | -61.66 | -247.11 |
| 1084 | 6.24 | 6.73 | -57.17 | -54.69 |
| 1087 | 6.54 | 6.51 | -60.74 | 25.73 |
| 1090 | 6.56 | 4.03 | -69.21 | -189 |
| 1093 | 6.55 | 5.81 | -50.87 | 42.96 |
| 1096 | 6.65 | 7.28 | -82.6 | -153.17 |
| 1099 | 6.67 | 7.84 | -67 | -160.13 |
| 1101 | 6.22 | 8.03 | -59.62 | -172.91 |
| 1104 | 4.15 | 7.12 | -16.8 | 97.21 |
| 1107 | 2.45 | 2.6 | -3.32 | 99.29 |
| 1110 | 1.35 | 1.24 | -0.79 | 60.66 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
提供技术要求，工程师 1 个工作日内响应。
