阻带频率117.975~137MHz, ≥40dB, 通带频率DC~95MHz, 163~1000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 117.975 | ~ | 137 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 95 | MHz | |
| 通带频率 | 163 | ~ | 1000 | MHz | |
| 通带损耗 | 2.0 | dB | |||
| 通带驻波 | 1.6 |
| 接口形式 | SMA-F |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+85℃设计保证 |

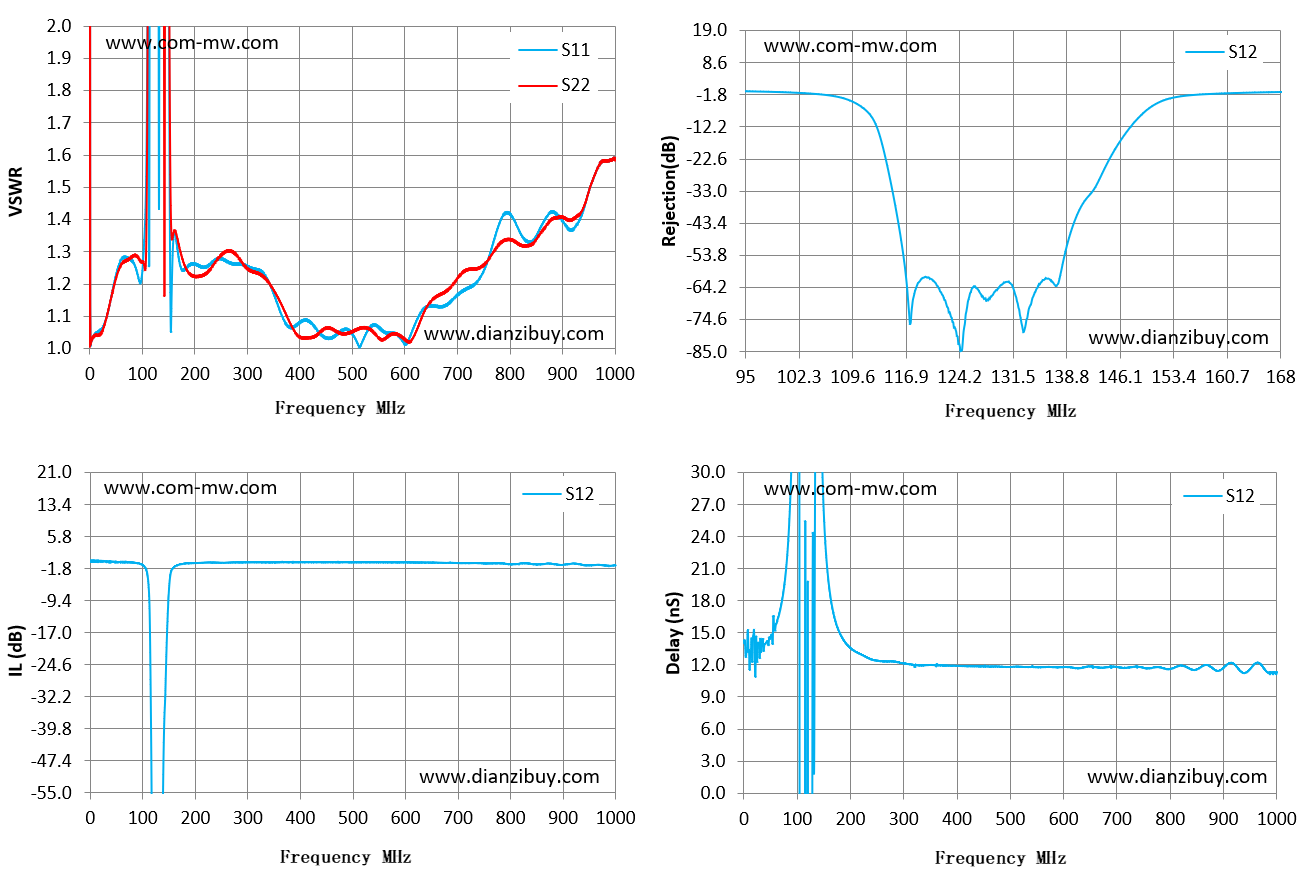

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 95 | 1.21 | 1.27 | -0.65 | 49.41 |
| 100 | 1.24 | 1.27 | -0.94 | 100.41 |
| 105 | 1.39 | 1.25 | -1.59 | -72.3 |
| 111 | 2.22 | 2.54 | -5.87 | -51.16 |
| 116 | 5.83 | 8.26 | -44.46 | -18.41 |
| 121 | 8.78 | 10.76 | -62.77 | -98.97 |
| 126 | 6.94 | 12 | -64.42 | -117.77 |
| 132 | 1.76 | 11.7 | -67.44 | 4.65 |
| 137 | 10.57 | 8.2 | -62.55 | 51.66 |
| 142 | 9.99 | 1.16 | -34.25 | 46.77 |
| 147 | 5.4 | 4.39 | -13.99 | 30.68 |
| 152 | 1.48 | 1.82 | -3.69 | 24.07 |
| 158 | 1.31 | 1.35 | -1.57 | 20.17 |
| 163 | 1.35 | 1.36 | -1.15 | 18.2 |
| 168 | 1.29 | 1.33 | -0.9 | 16.86 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
