ZBSF6-C1710-1880-2543 带阻滤波器
射频滤波器

带阻滤波器 ZBSF6-C1710-1880-2543

阻带频率 1710~1880MHz, ≥50dB, 通带频率 DC~1670MHz, 1930~4000MHz, SMA

型号
ZBSF6-C1710-1880-2543
库存
该商品有现货 2 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
否
净重
805 g
质保条件
一年保修

资料下载

商品介绍

主要参数

参数/最小典型最大单位
阻带频率1710~1880MHz
阻带抑制≥50dB
通带频率DC~1670MHz
通带频率1930~4000MHz
通带损耗1dB
通带驻波1.6

其它参数

接口形式SMA-K
接口材质外壳304不锈钢
阻抗50Ω
表面黑色烤漆
功率容量50W设计保证
工作温度-10~+50℃设计保证

典型测试数据

频率 MHzS11 驻波S12 抑制 dB
1395.001.16-0.26
1452.001.12-0.26
1509.001.24-0.33
1566.001.25-0.36
1624.001.40-0.50
1681.001.17-0.90
1738.00106.89-89.07
1795.007.62-97.24
1852.0020.58-82.06
1909.006.50-6.64
1966.001.19-0.48
2024.001.02-0.35
2081.001.07-0.36
2138.001.07-0.34
2195.001.15-0.40

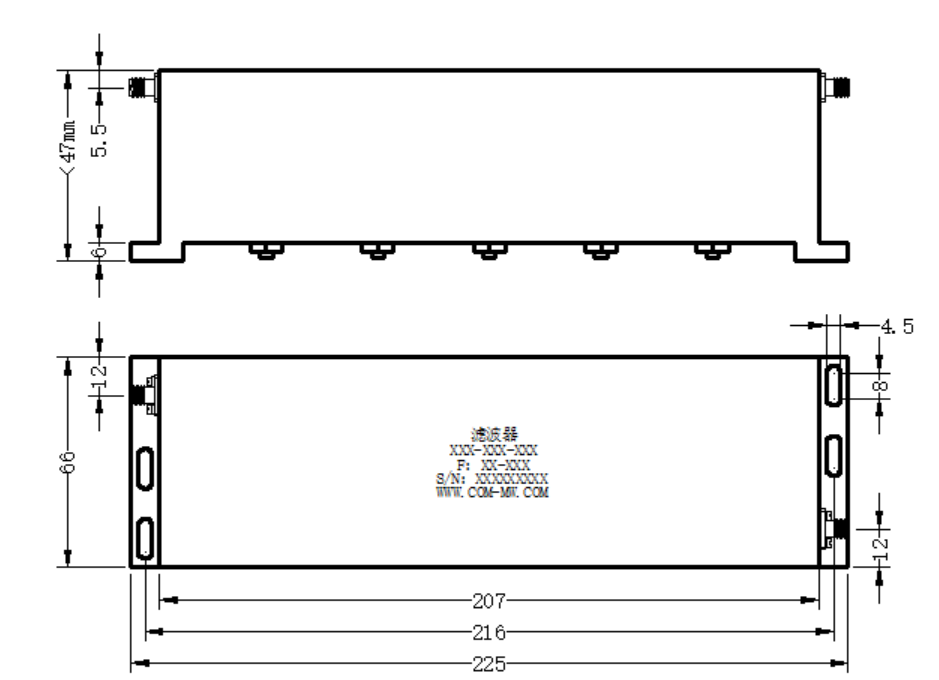

外形结构图(mm)

典型测试曲线图

注意事项

1清洗产品表面,请勿将产品浸泡清洗液中清洗。
