通带频率200~1400MHz, DC-137MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 200 | ~ | 1400 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-137 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |

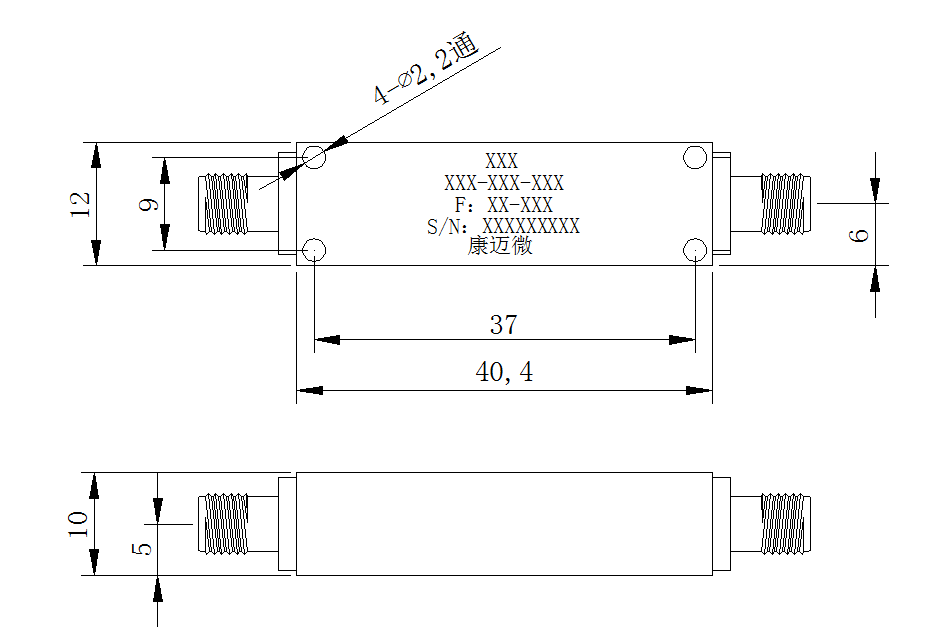

| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

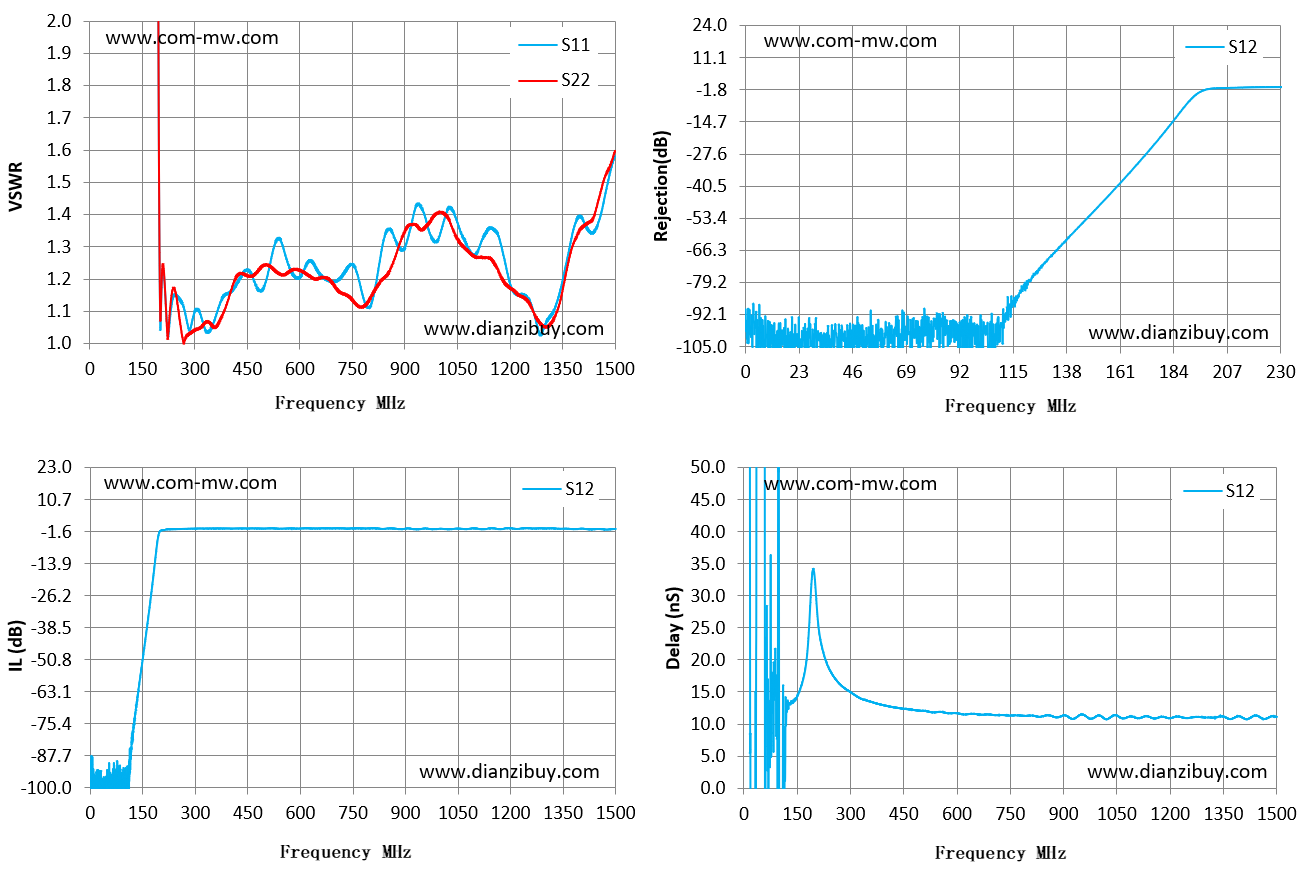

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 3420.68 | 1663.83 | -89.95 | 129.66 |
| 18 | 103.68 | 175.68 | -107.88 | 8.46 |
| 36 | 33.83 | 42.93 | -100.92 | 177.6 |
| 54 | 23.44 | 24.55 | -96.58 | 163.49 |
| 71 | 21.95 | 21.68 | -94.34 | 12.02 |
| 89 | 25.57 | 25.49 | -96.89 | 16.22 |
| 107 | 26 | 25.32 | -100.04 | -20.06 |
| 125 | 19.8 | 18.68 | -74.67 | 12.48 |
| 143 | 17.46 | 16.23 | -57.07 | 13.78 |
| 161 | 18.11 | 17.75 | -39.26 | 15.86 |
| 179 | 14.82 | 14.02 | -19.96 | 21.53 |
| 196 | 1.87 | 1.88 | -2.36 | 34.06 |
| 214 | 1.17 | 1.18 | -0.9 | 23.57 |
| 232 | 1.11 | 1.14 | -0.7 | 19.66 |
| 250 | 1.15 | 1.13 | -0.6 | 17.63 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
