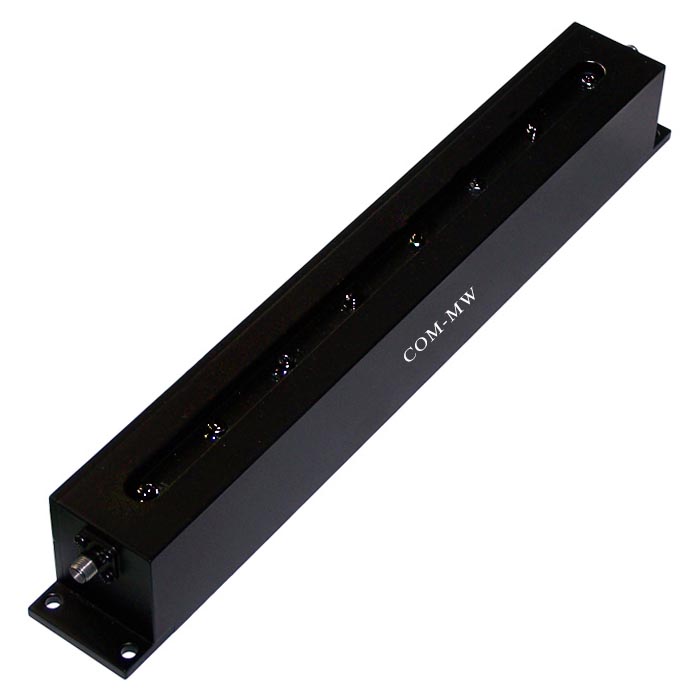

阻带频率2315~2350MHz, ≥45dB, 通带频率DC~2300MHz, 2365~6000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2315 | ~ | 2350 | MHz | |
| 阻带抑制 | ≥ | 45 | dB | ||
| 通带频率 | DC | ~ | 2300 | MHz | |
| 通带频率 | 2365 | ~ | 6000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 3W设计保证 |
| 工作温度 | -30~+70℃设计保证 |

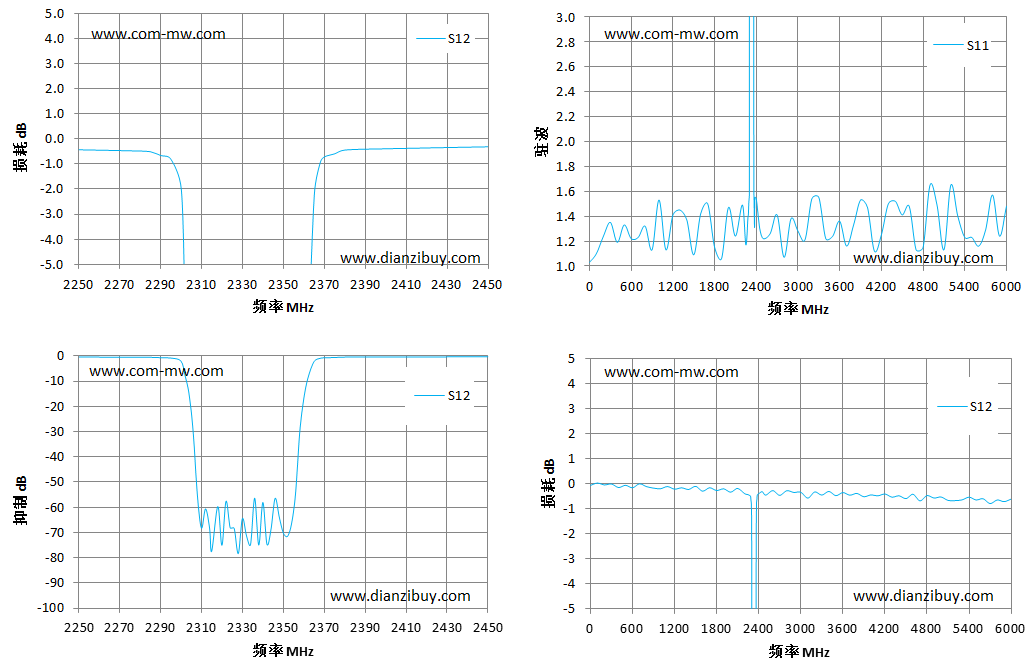

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2250 | -0.43 | 1.17 |
| 2300 | -2.03 | 1.58 |
| 2304 | -15.45 | 9.53 |
| 2306 | -30.54 | 18.78 |
| 2308 | -55.12 | 29.81 |
| 2315 | -77.41 | 45.06 |
| 2320 | -75.07 | 37.54 |
| 2330 | -64.46 | 41.65 |
| 2340 | -58.0 | 43.19 |
| 2350 | -70.16 | 38 |
| 2356 | -54.21 | 30.18 |
| 2358 | -30.51 | 19.21 |
| 2360 | -16.88 | 10.85 |
| 2365 | -2.24 | 1.61 |
| 2450 | -0.31 | 1.22 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
