阻带频率2340~2360MHz, ≥60dB, 通带频率DC~2332MHz, 2368~6000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2340 | ~ | 2360 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 2332 | MHz | |
| 通带频率 | 2368 | ~ | 6000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

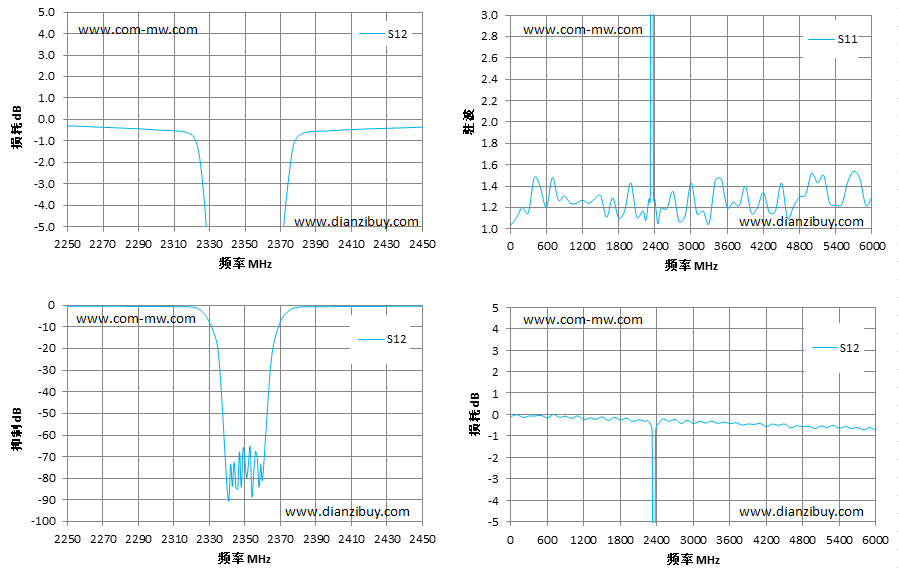

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2300 | -0.48 | 1.28 |
| 2320 | -0.72 | 1.24 |
| 2325 | -2.16 | 1.36 |
| 2330 | -7.75 | 6.95 |
| 2335 | -21.15 | 17.43 |
| 2340 | -84.51 | 37.3 |
| 2345 | -84.38 | 41.99 |
| 2350 | -70.86 | 33.48 |
| 2355 | -78.06 | 40.62 |
| 2360 | -80.34 | 40.66 |
| 2365 | -24.41 | 18.72 |
| 2370 | -7.52 | 7.64 |
| 2375 | -2.43 | 1.45 |
| 2380 | -0.77 | 1.26 |
| 2400 | -0.51 | 1.28 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
