阻带频率 2400~2483.5MHz, ≥60dB, 通带频率 DC~2390MHz, 2493.5~6000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 2400 | ~ | 2483.5 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 2390 | MHz | |
| 通带频率 | 2493.5 | ~ | 6000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

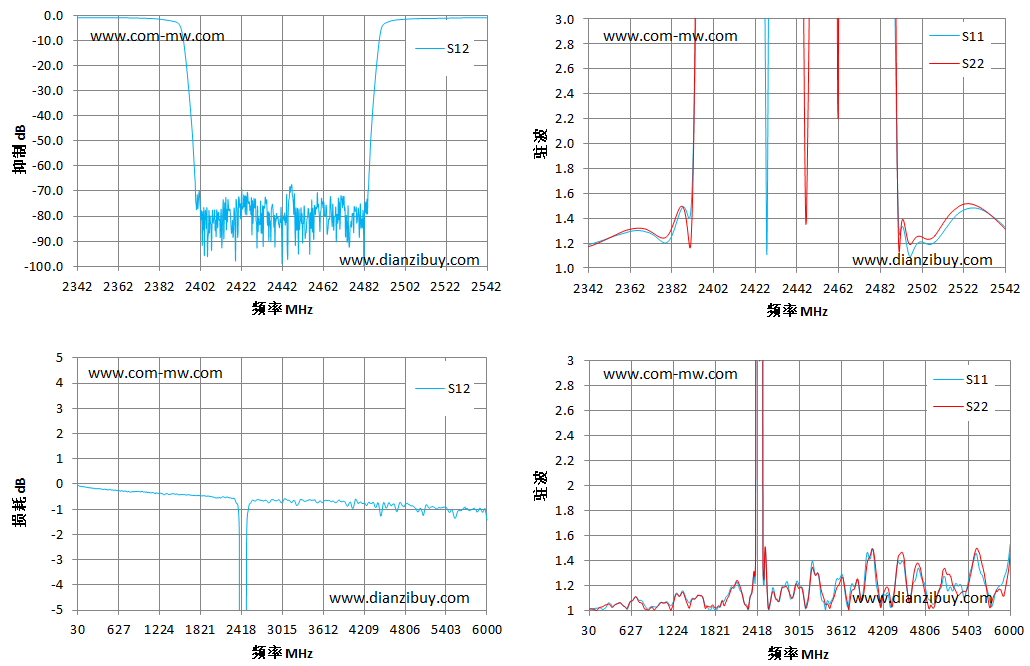

| 频率 MHz | S12 抑制 dB | S11 驻波 | S22 驻波 |
| 2342.00 | -0.75 | 1.19 | 1.17 |
| 2356.00 | -0.78 | 1.27 | 1.27 |
| 2371.00 | -0.91 | 1.28 | 1.30 |
| 2385.00 | -1.71 | 1.41 | 1.46 |
| 2399.00 | -63.41 | 11.29 | 9.35 |
| 2413.00 | -73.83 | 20.67 | 5.42 |
| 2428.00 | -72.87 | 2.05 | 23.42 |
| 2442.00 | -81.73 | 24.63 | 10.48 |
| 2456.00 | -84.89 | 29.21 | 16.61 |
| 2471.00 | -73.71 | 7.59 | 28.03 |
| 2485.00 | -50.83 | 4.75 | 18.17 |
| 2499.00 | -1.57 | 1.18 | 1.24 |
| 2513.00 | -1.09 | 1.31 | 1.38 |
| 2528.00 | -0.87 | 1.48 | 1.50 |
| 2542.00 | -0.78 | 1.33 | 1.31 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
