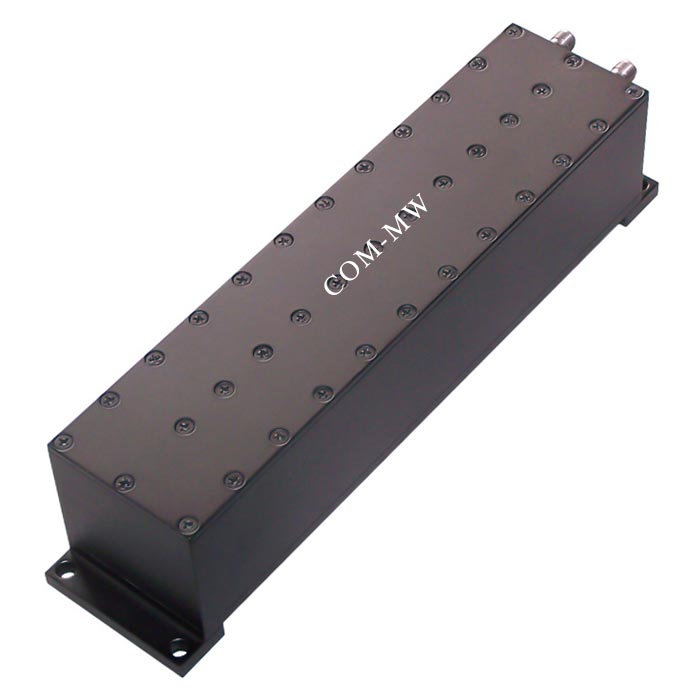

阻带频率3490~3610MHz, ≥50dB, 通带频率DC~3475MHz, 3625~6000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3490 | ~ | 3610 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3475 | MHz | |
| 通带频率 | 3625 | ~ | 6000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -15~+50℃设计保证 |
| 质量等级 | 工业级 |

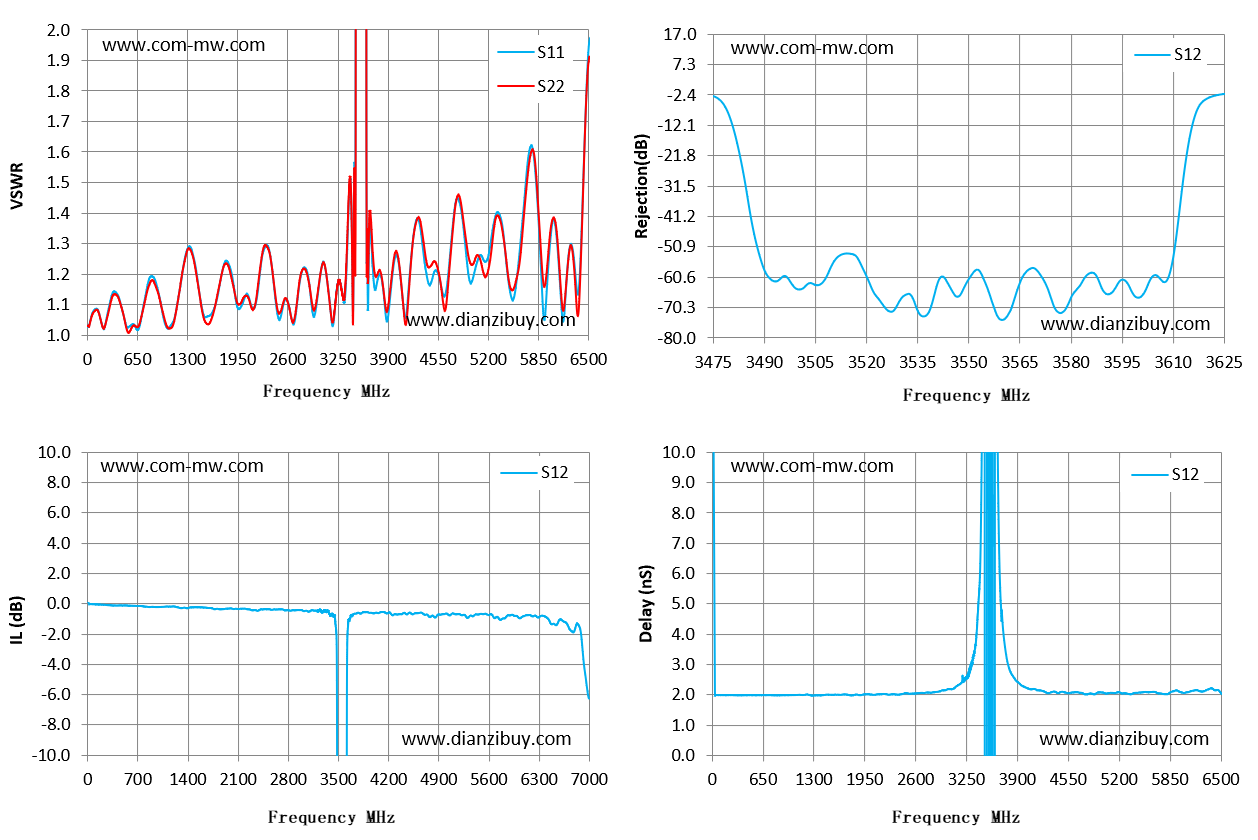

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.03 | 1.03 | 0.02 | 19.98 |
| 464 | 1.07 | 1.07 | -0.15 | 1.99 |
| 929 | 1.13 | 1.13 | -0.24 | 1.99 |
| 1393 | 1.24 | 1.23 | -0.33 | 1.98 |
| 1857 | 1.22 | 1.2 | -0.4 | 2 |
| 2321 | 1.29 | 1.29 | -0.45 | 2.01 |
| 2786 | 1.21 | 1.21 | -0.46 | 2.07 |
| 3250 | 1.17 | 1.17 | -0.48 | 2.56 |
| 3714 | 1.17 | 1.23 | -0.71 | 4.32 |
| 4179 | 1.2 | 1.18 | -0.67 | 2.14 |
| 4643 | 1.13 | 1.08 | -0.62 | 2.09 |
| 5107 | 1.26 | 1.24 | -0.67 | 2.06 |
| 5571 | 1.19 | 1.19 | -0.71 | 2.08 |
| 6036 | 1.38 | 1.38 | -0.99 | 2.06 |
| 6500 | 1.94 | 1.9 | -1.36 | 2.06 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
