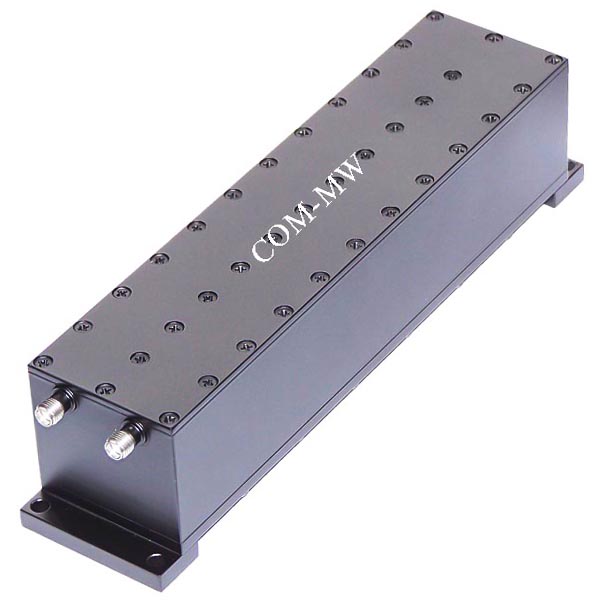

阻带频率3690~3810MHz, ≥50dB, 通带频率DC~3675MHz, 3825~6000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3690 | ~ | 3810 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3675 | MHz | |
| 通带频率 | 3825 | ~ | 6000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -15~+50℃设计保证 |
| 质量等级 | 工业级 |

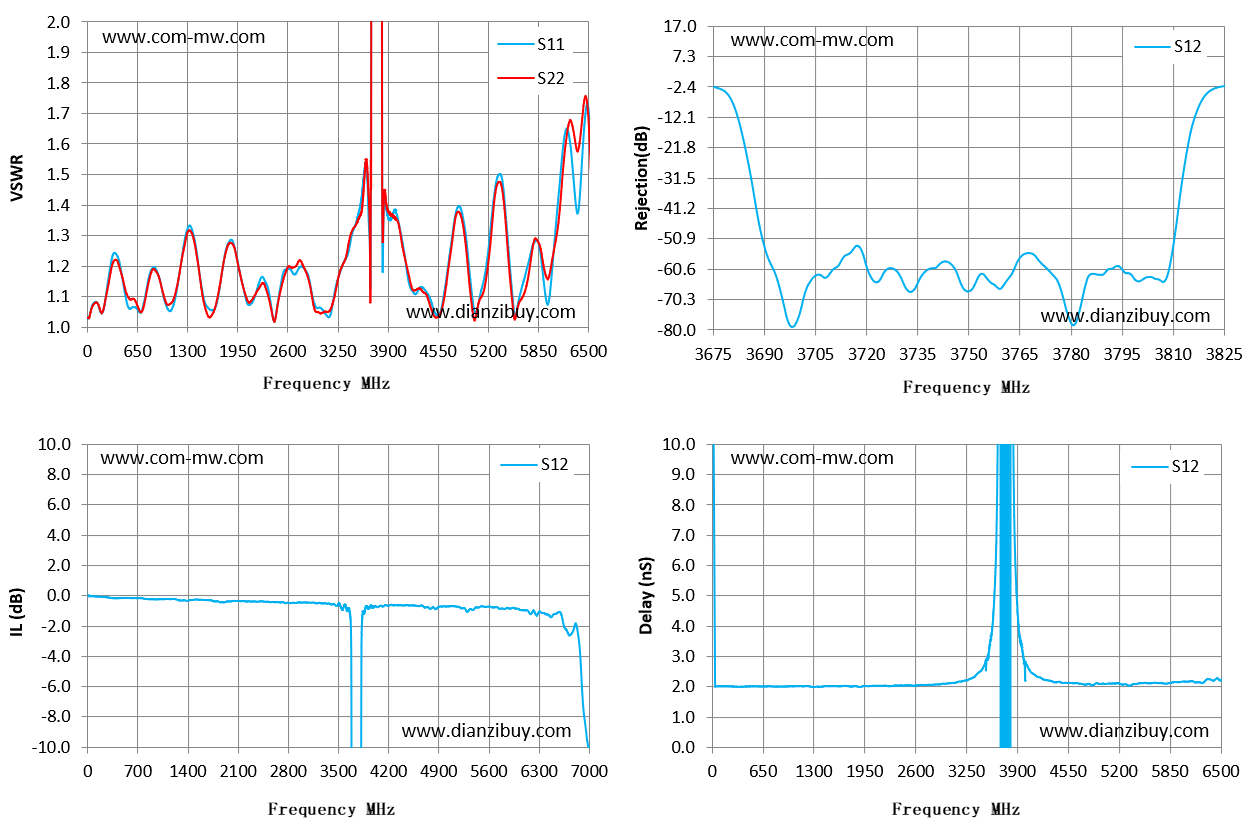

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.03 | 1.03 | 0.03 | 19.25 |
| 464 | 1.15 | 1.15 | -0.18 | 2 |
| 929 | 1.16 | 1.16 | -0.26 | 1.99 |
| 1393 | 1.28 | 1.27 | -0.37 | 1.98 |
| 1857 | 1.29 | 1.28 | -0.46 | 1.99 |
| 2321 | 1.14 | 1.12 | -0.4 | 2.02 |
| 2786 | 1.2 | 1.21 | -0.49 | 2.05 |
| 3250 | 1.16 | 1.16 | -0.51 | 2.19 |
| 3714 | 8.92 | 9.68 | -56.11 | 7.87 |
| 4179 | 1.13 | 1.16 | -0.67 | 2.3 |
| 4643 | 1.14 | 1.12 | -0.69 | 2.1 |
| 5107 | 1.12 | 1.1 | -0.71 | 2.09 |
| 5571 | 1.06 | 1.05 | -0.76 | 2.1 |
| 6036 | 1.22 | 1.23 | -0.95 | 2.15 |
| 6500 | 1.71 | 1.67 | -1.29 | 2.19 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
