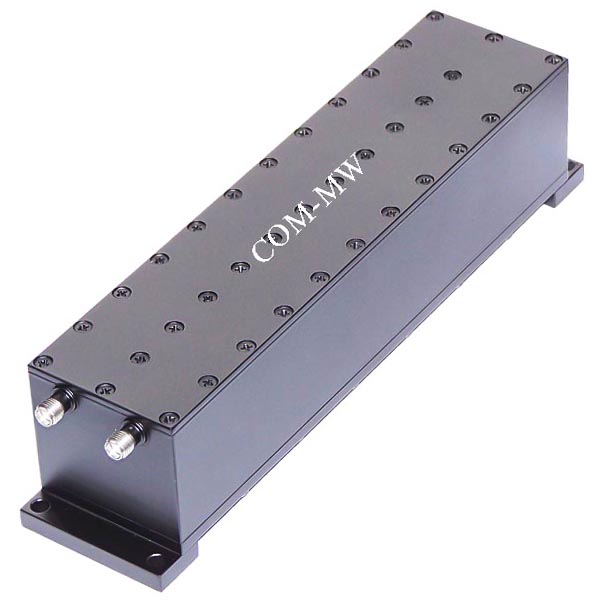

阻带频率4650~4770MHz, ≥50dB, 通带频率DC~4630MHz, 4790~6000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 4650 | ~ | 4770 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 4630 | MHz | |
| 通带频率 | 4790 | ~ | 6000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -15~+50℃设计保证 |
| 质量等级 | 工业级 |

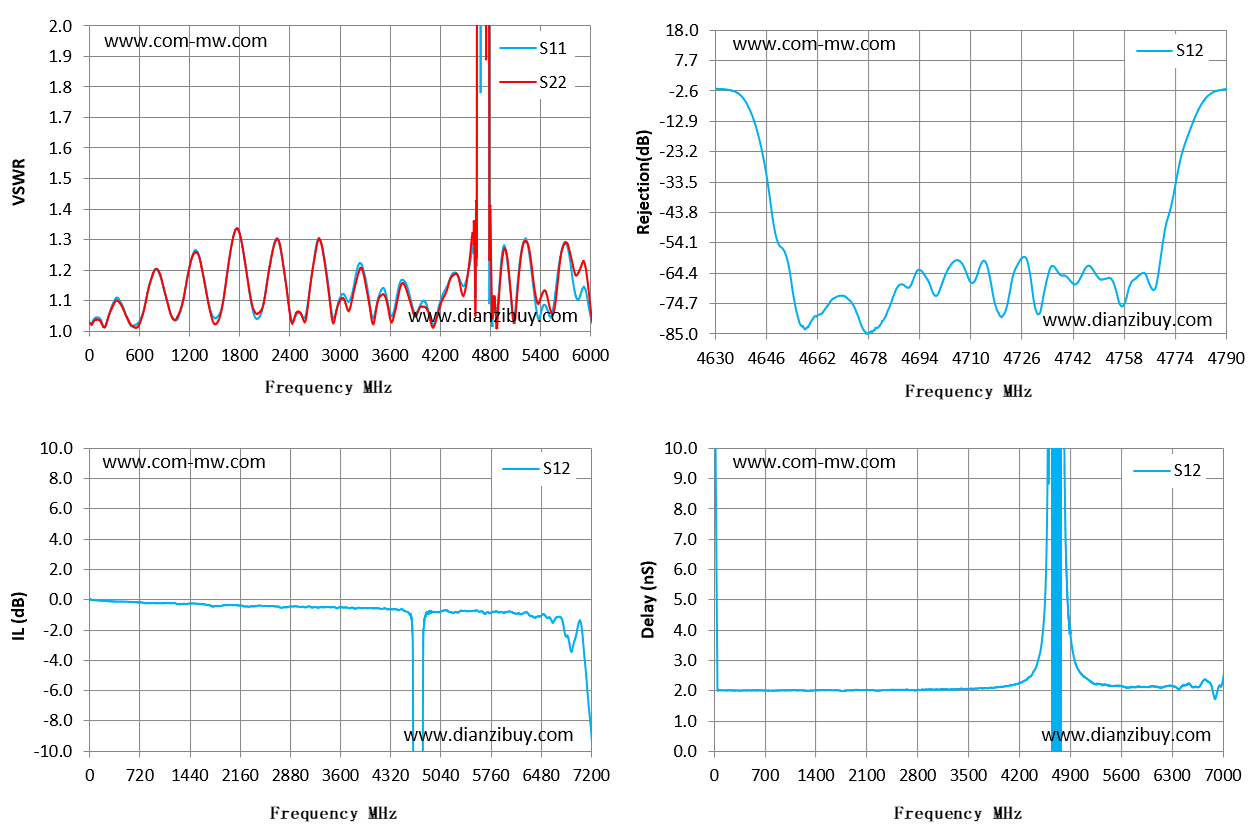

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.02 | 1.03 | 0.03 | 16.44 |
| 429 | 1.06 | 1.06 | -0.15 | 2.02 |
| 857 | 1.17 | 1.18 | -0.25 | 2.02 |
| 1286 | 1.26 | 1.26 | -0.32 | 2.01 |
| 1714 | 1.3 | 1.3 | -0.38 | 2.03 |
| 2143 | 1.19 | 1.18 | -0.41 | 2.03 |
| 2571 | 1.04 | 1.03 | -0.45 | 2.04 |
| 3000 | 1.11 | 1.1 | -0.49 | 2.05 |
| 3429 | 1.07 | 1.06 | -0.5 | 2.07 |
| 3857 | 1.09 | 1.08 | -0.55 | 2.11 |
| 4286 | 1.15 | 1.14 | -0.66 | 2.35 |
| 4714 | 9.97 | 3.66 | -60.3 | 42.93 |
| 5143 | 1.2 | 1.19 | -0.78 | 2.38 |
| 5571 | 1.11 | 1.08 | -0.75 | 2.17 |
| 6000 | 1.05 | 1.07 | -0.82 | 2.15 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
