阻带频率5725~5875MHz, ≥40dB, 通带频率DC~5605MHz, 5995~18000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 5725 | ~ | 5875 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 5605 | MHz | |
| 通带频率 | 5995 | ~ | 18000 | MHz | |
| 通带损耗 | 2.0 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

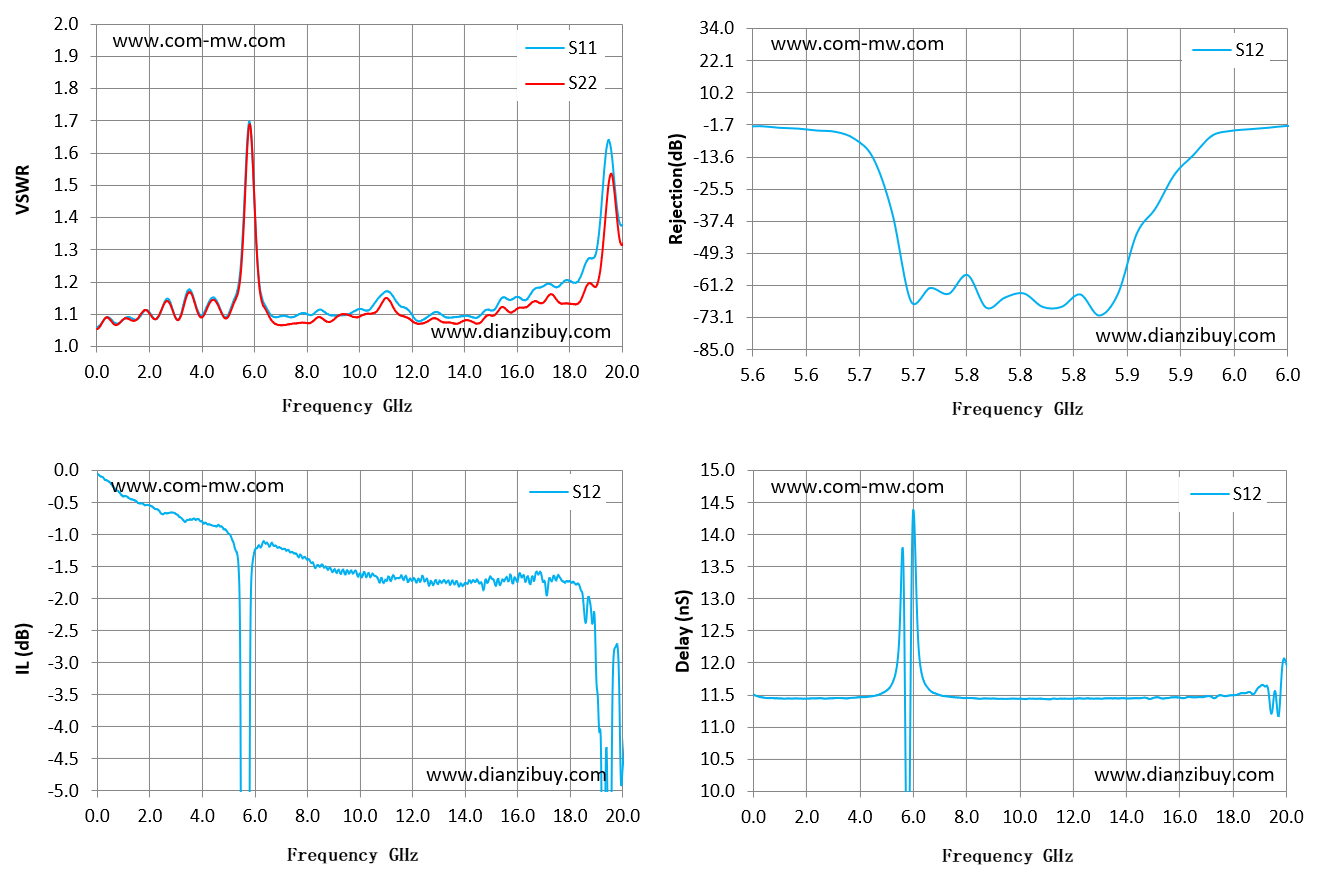

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 5.6 | 1.4 | 1.37 | -57.43 | 13.8 |
| 5.63 | 1.45 | 1.42 | -58.69 | 13.52 |
| 5.66 | 1.5 | 1.47 | -56.49 | 12.75 |
| 5.69 | 1.58 | 1.55 | -42.25 | 10.89 |
| 5.71 | 1.6 | 1.57 | -34.98 | 10.21 |
| 5.74 | 1.64 | 1.62 | -20.45 | 8.97 |
| 5.77 | 1.67 | 1.65 | -9.89 | 8.13 |
| 5.8 | 1.69 | 1.68 | -4.46 | 7.9 |
| 5.83 | 1.7 | 1.69 | -2.38 | 8.37 |
| 5.86 | 1.68 | 1.68 | -1.61 | 10.1 |
| 5.89 | 1.65 | 1.65 | -1.47 | 11.55 |
| 5.91 | 1.63 | 1.63 | -1.42 | 12.24 |
| 5.94 | 1.59 | 1.59 | -1.35 | 13.37 |
| 5.97 | 1.54 | 1.54 | -1.29 | 14.08 |
| 6 | 1.46 | 1.46 | -1.23 | 14.39 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
提供技术要求，工程师 1 个工作日内响应。
