阻带频率5925~7125MHz, ≥55dB, 通带频率DC~5425MHz, 7625~18000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 5925 | ~ | 7125 | MHz | |
| 阻带抑制 | ≥ | 55 | dB | ||
| 通带频率 | DC | ~ | 5425 | MHz | |
| 通带频率 | 7625 | ~ | 18000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

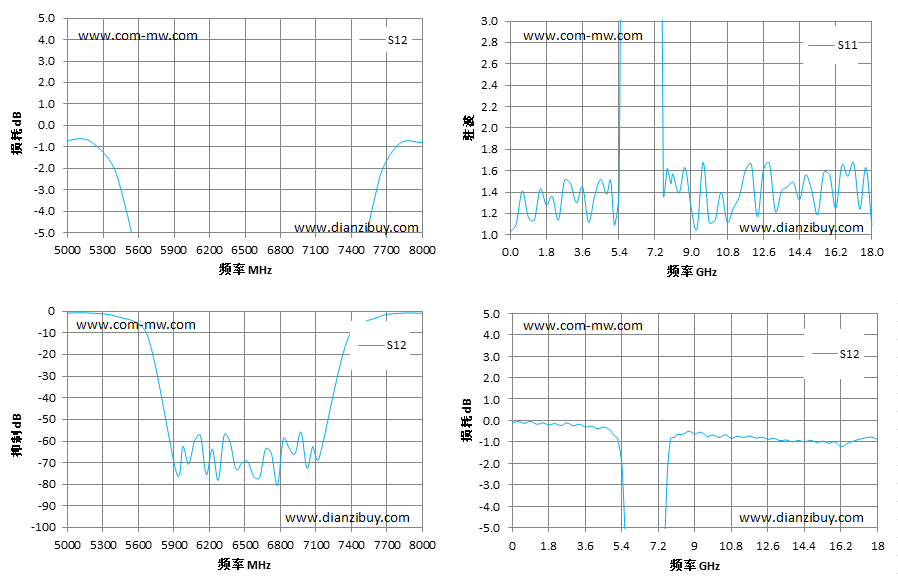

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 5000 | -0.69 | 1.51 |
| 5200 | -0.76 | 1.09 |
| 5425 | -2.47 | 1.44 |
| 5675 | -10.74 | 12.56 |
| 5925 | -75.09 | 43.57 |
| 6125 | -57.47 | 43.19 |
| 6325 | -57.16 | 44.03 |
| 6525 | -69.42 | 39.86 |
| 6675 | -63.58 | 37.69 |
| 6875 | -63.33 | 34.6 |
| 7125 | -68.25 | 38.24 |
| 7375 | -11.85 | 11.85 |
| 7625 | -2.68 | 1.38 |
| 7800 | -0.86 | 1.62 |
| 8000 | -0.79 | 1.48 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
