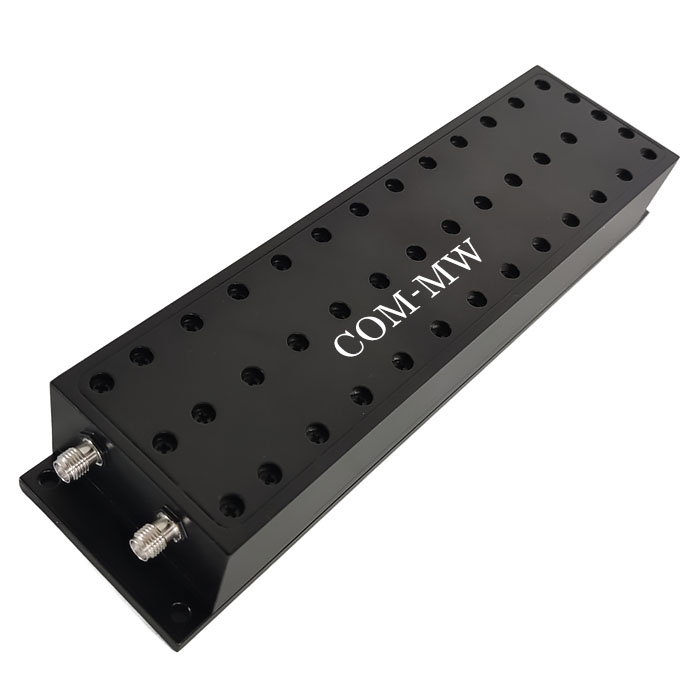

阻带频率6875~7125MHz, ≥50dB, 通带频率DC~6845MHz, 7165~10000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 6875 | ~ | 7125 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 6845 | MHz | |
| 通带频率 | 7165 | ~ | 10000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |

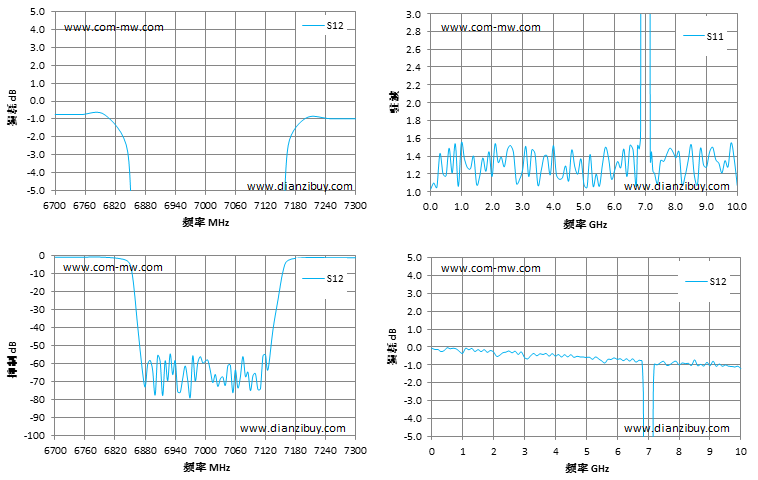

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 6800 | -0.78 | 1.41 |
| 6845 | -2.86 | 1.35 |
| 6855 | -11.38 | 4.02 |
| 6865 | -38.754 | 10.66 |
| 6875 | -64.92 | 33.78 |
| 6920 | -58.21 | 35.66 |
| 7000 | -58.48 | 38.95 |
| 7050 | -60.66 | 42.37 |
| 7090 | -74.83 | 38.62 |
| 7125 | -63.17 | 29.63 |
| 7135 | -40.85 | 14.38 |
| 7145 | -24.38 | 8.86 |
| 7155 | -8.62 | 4.64 |
| 7165 | -2.48 | 1.64 |
| 7200 | -0.95 | 1.48 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
