阻带频率960~1215MHz, ≥40dB, 通带频率DC~900MHz, 1275~3000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 960 | ~ | 1215 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 900 | MHz | |
| 通带频率 | 1275 | ~ | 3000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-F |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -10~+55℃设计保证 |

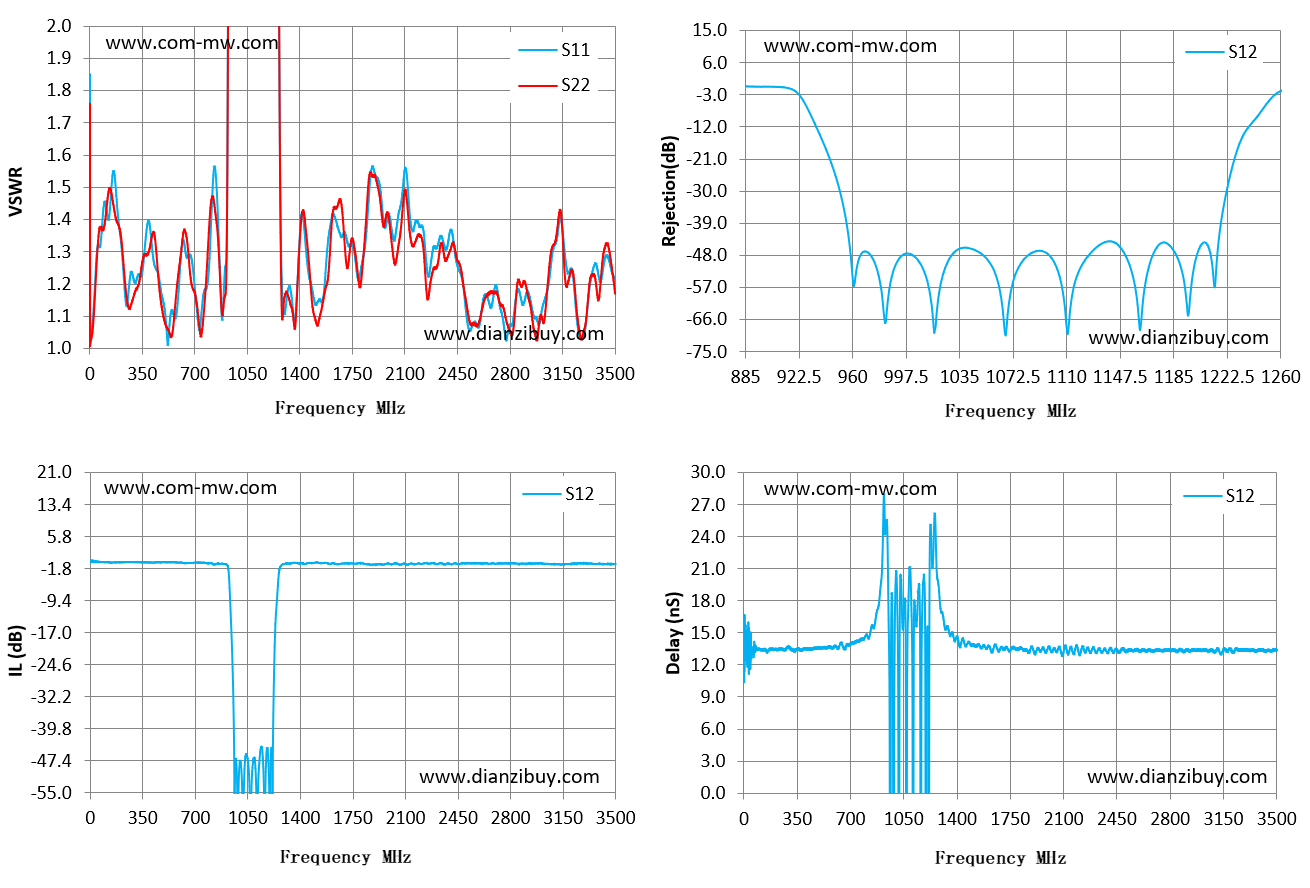

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 900 | 1.24 | 1.16 | -0.73 | 19.62 |
| 927 | 3.62 | 3.11 | -5.66 | 24.5 |
| 954 | 6.71 | 6.5 | -34.81 | 12.67 |
| 980 | 6.2 | 6.07 | -56.77 | -0.76 |
| 1007 | 7.4 | 6.04 | -50.05 | 17.25 |
| 1034 | 6.3 | 6.28 | -46.32 | 19.26 |
| 1061 | 6.71 | 6.09 | -54.19 | 16.2 |
| 1088 | 6.44 | 6.23 | -46.94 | 21.13 |
| 1114 | 5.5 | 5.8 | -59.3 | 3.19 |
| 1141 | 6.57 | 6.67 | -44.02 | 17.74 |
| 1168 | 5.36 | 7.15 | -50.58 | 14.92 |
| 1195 | 5.15 | 6.46 | -64.87 | -90.24 |
| 1221 | 5.26 | 6.88 | -32.35 | 23.17 |
| 1248 | 3.27 | 4.31 | -6.77 | 24.52 |
| 1275 | 1.29 | 1.2 | -0.96 | 19.82 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
