阻带频率2.8~4MHz, ≥40dB, 通带频率DC~1.5MHz, 5.6~100MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2.8 | ~ | 4 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 1.5 | MHz | |
| 通带频率 | 5.6 | ~ | 100 | MHz | |
| 通带损耗 | 2.0 | dB | |||
| 通带驻波 | 1.6 |
| 接口形式 | SMA-F |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+85℃设计保证 |

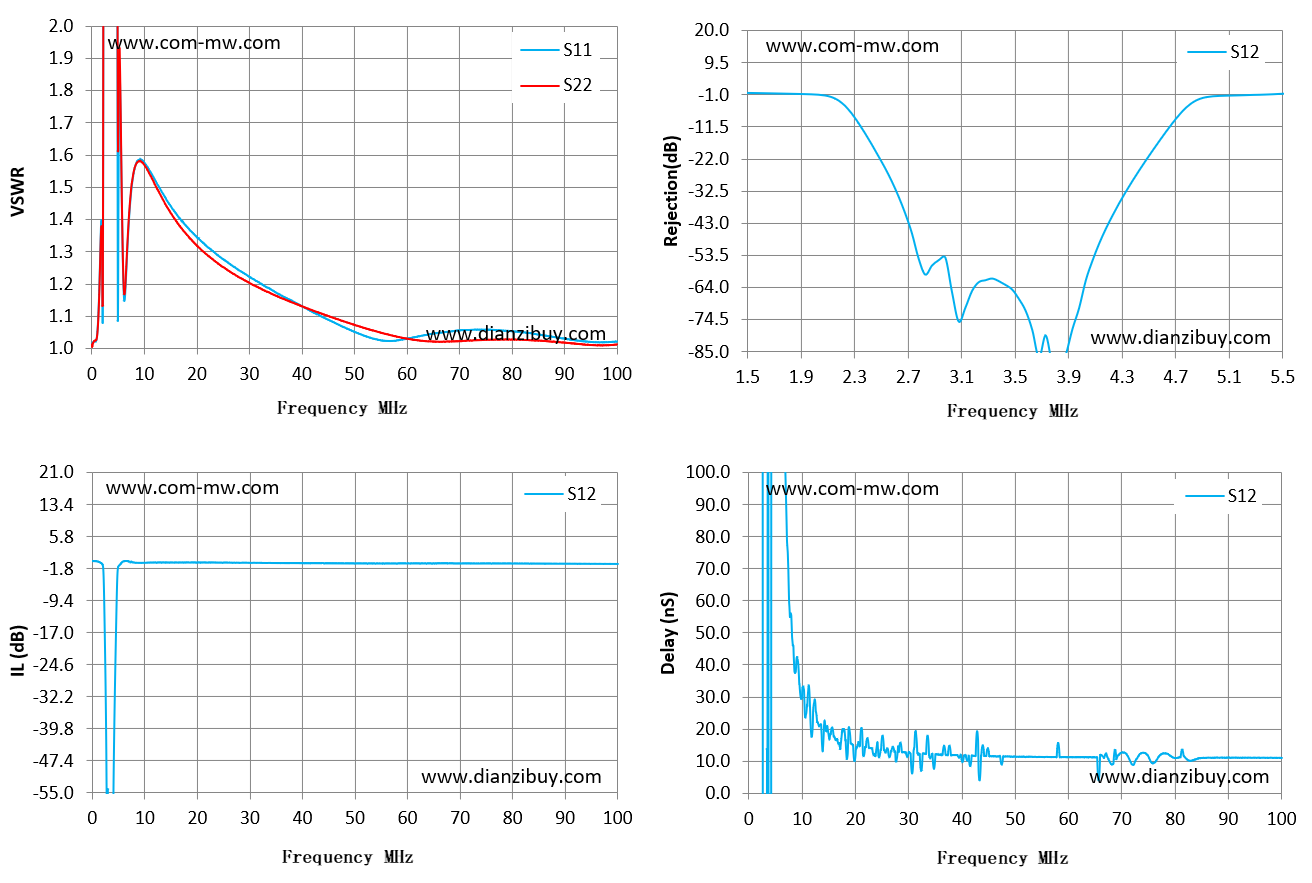

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.02 | 1.01 | -0.08 | 146.03 |
| 1 | 1.04 | 1.04 | -0.17 | 191.22 |
| 2 | 1.21 | 1.21 | -0.83 | 699.31 |
| 3 | 39.66 | 41.84 | -54.12 | -1602.66 |
| 4 | 44.16 | 38.07 | -70.58 | -931.39 |
| 5 | 1.18 | 1.61 | -1.46 | 716.44 |
| 6 | 1.2 | 1.22 | -0.17 | 174.53 |
| 8 | 1.55 | 1.55 | -0.45 | 53.48 |
| 9 | 1.58 | 1.58 | -0.51 | 42.31 |
| 10 | 1.57 | 1.57 | -0.5 | 31.27 |
| 11 | 1.55 | 1.54 | -0.46 | 28.81 |
| 12 | 1.52 | 1.51 | -0.45 | 21.61 |
| 13 | 1.49 | 1.48 | -0.44 | 21.68 |
| 14 | 1.47 | 1.45 | -0.43 | 16.93 |
| 15 | 1.44 | 1.42 | -0.45 | 17.65 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
