阻带频率6~9MHz, ≥40dB, 通带频率DC~3.5MHz, 12~100MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 6 | ~ | 9 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 3.5 | MHz | |
| 通带频率 | 12 | ~ | 100 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.6 |
| 接口形式 | SMA-F |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+85℃设计保证 |

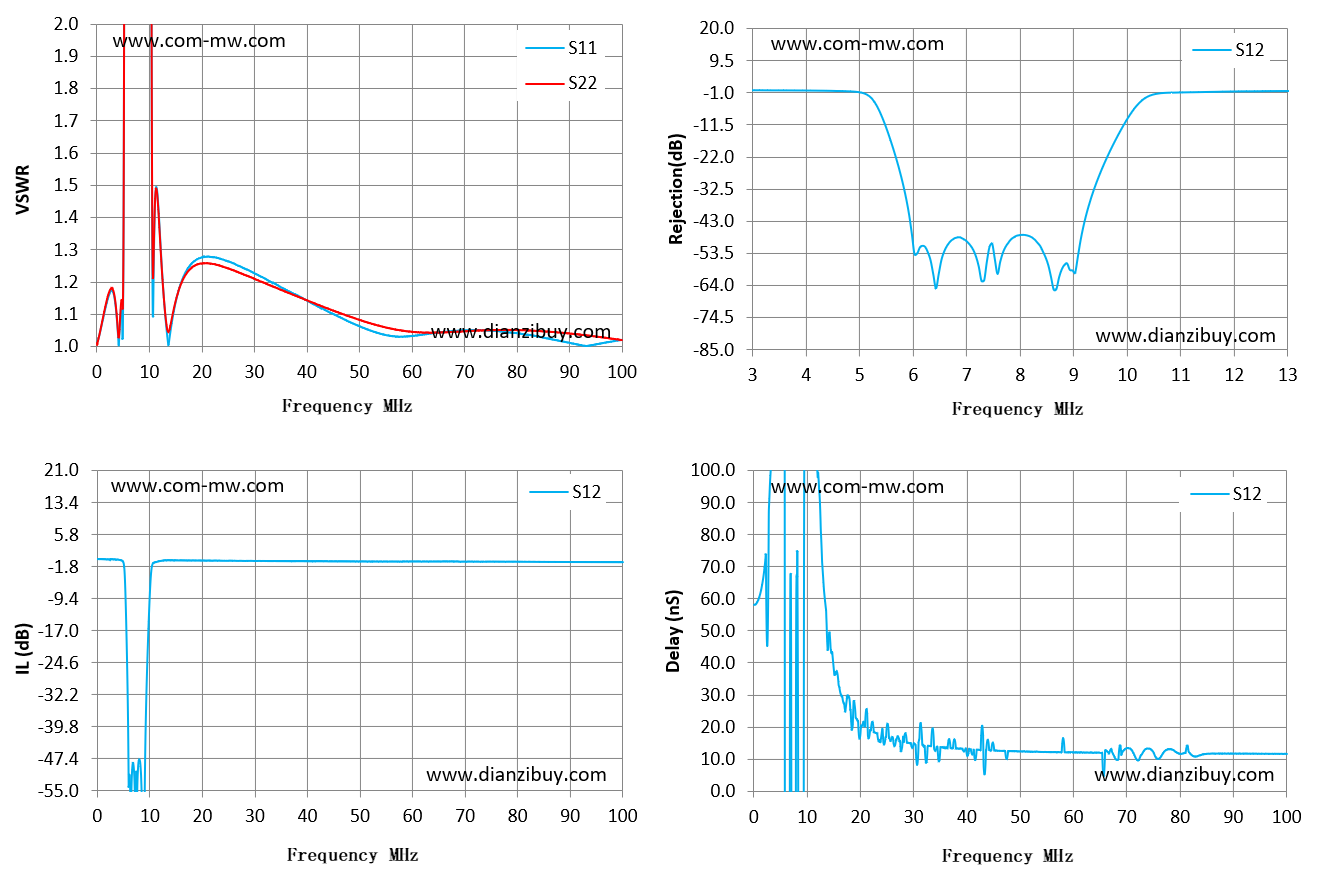

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.01 | 1.01 | -0.06 | 58.06 |
| 1 | 1.07 | 1.08 | -0.1 | 60.42 |
| 2 | 1.14 | 1.15 | -0.17 | 69.66 |
| 3 | 1.17 | 1.18 | -0.15 | 95.17 |
| 5 | 1.14 | 1.18 | -0.74 | 490.37 |
| 6 | 31.81 | 31.44 | -47.37 | -859.1 |
| 7 | 36.79 | 47.11 | -49.27 | 32.43 |
| 8 | 38.59 | 40.27 | -47.64 | 66.48 |
| 9 | 38.38 | 32.19 | -59.15 | -1006.6 |
| 10 | 11.65 | 10.81 | -10.24 | 359.6 |
| 11 | 1.4 | 1.42 | -0.86 | 204.69 |
| 13 | 1.1 | 1.1 | -0.39 | 66.52 |
| 14 | 1.04 | 1.06 | -0.37 | 46.04 |
| 15 | 1.14 | 1.14 | -0.4 | 37.87 |
| 16 | 1.2 | 1.19 | -0.41 | 32.47 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
