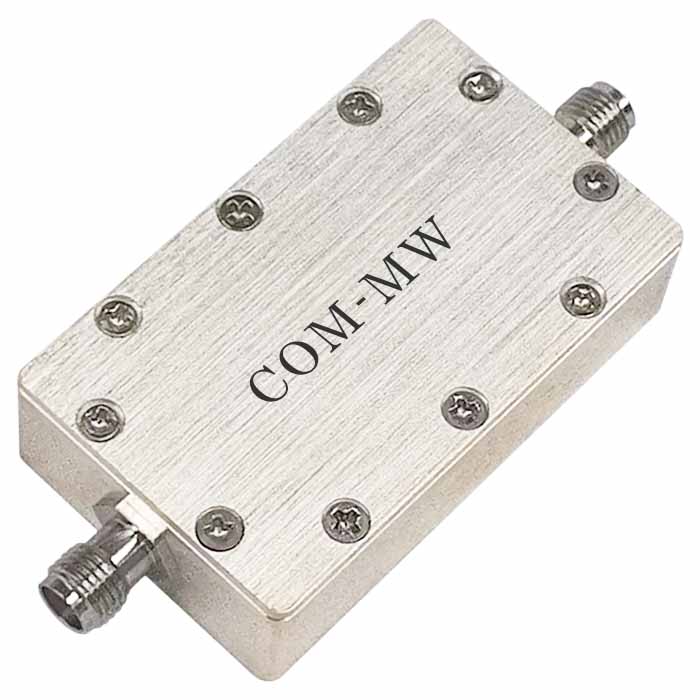

阻带频率75MHz, ≥40dB, 通带频率DC~65MHz, 85~700MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 75 | MHz | |||
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 65 | MHz | |
| 通带频率 | 85 | ~ | 700 | MHz | |
| 通带损耗 | 2.0 | dB | |||
| 通带驻波 | 1.6 |

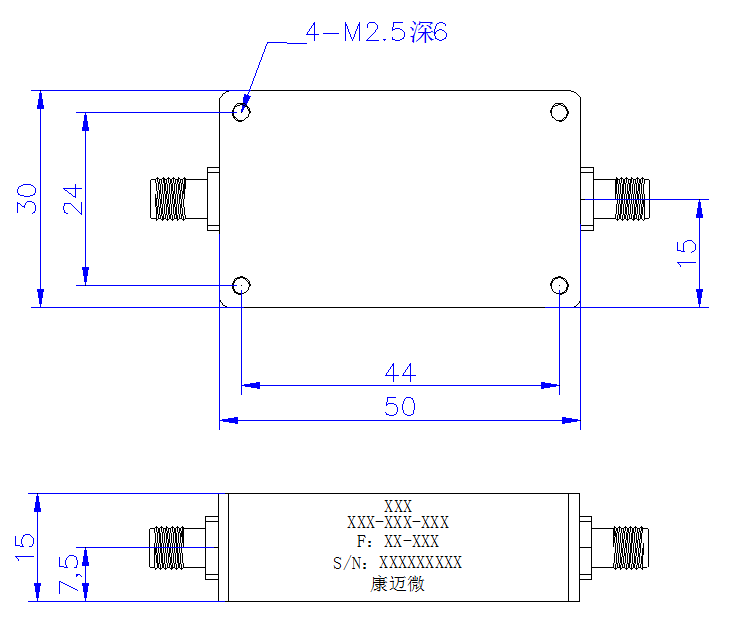

| 接口形式 | SMA-F |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+85℃设计保证 |

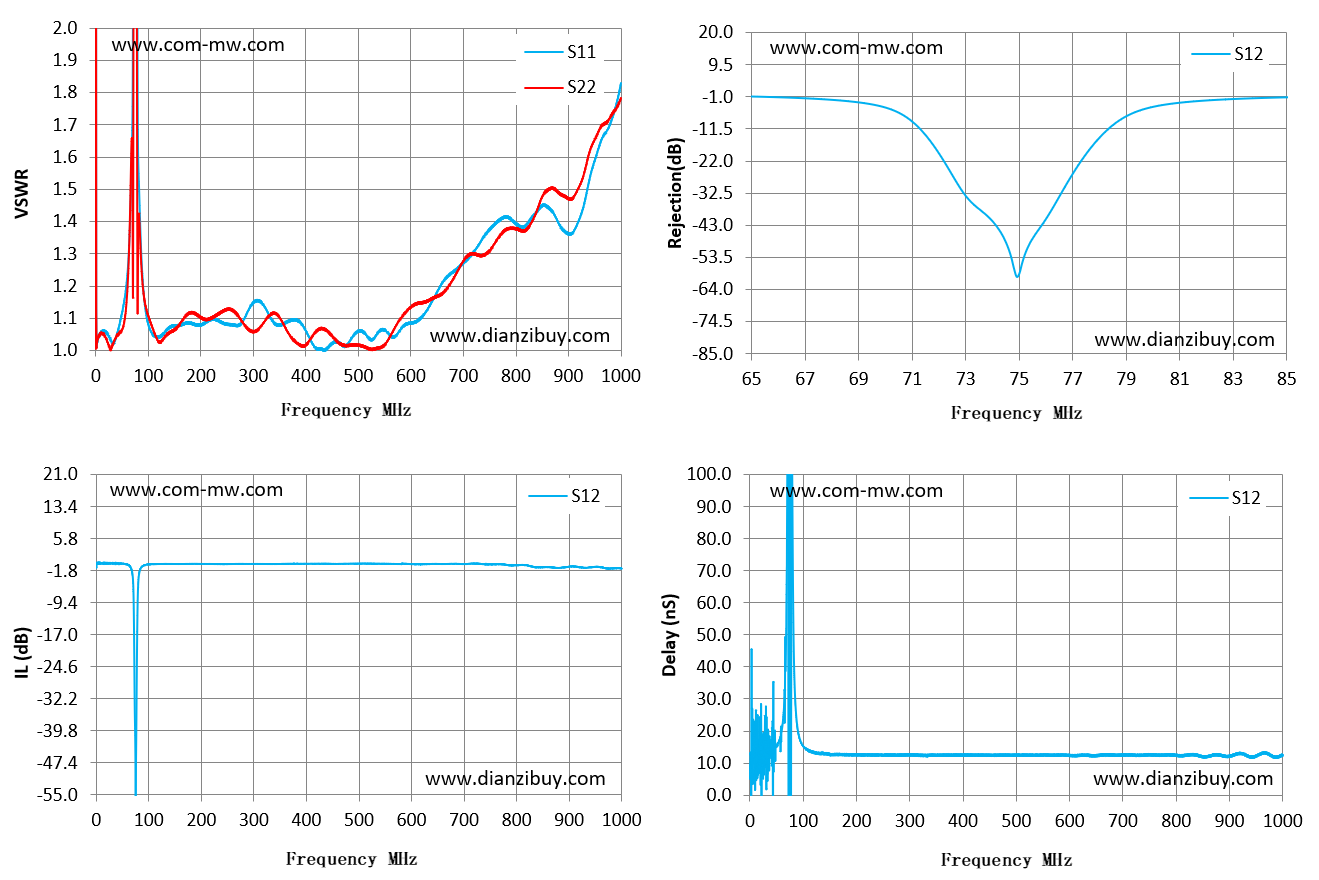

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 67 | 1.52 | 1.59 | -1.44 | 41.47 |
| 68 | 1.6 | 1.65 | -1.93 | 51.18 |
| 69 | 1.67 | 1.62 | -2.72 | 67.52 |
| 70 | 1.8 | 1.36 | -4.27 | 96.53 |
| 72 | 3.73 | 2.74 | -18.27 | 46.43 |
| 73 | 4.56 | 4.12 | -32.3 | -128.75 |
| 74 | 4.84 | 4.77 | -40.8 | -72.77 |
| 75 | 4.8 | 4.71 | -59.88 | 423.77 |
| 76 | 4.5 | 4.14 | -42.17 | -143.38 |
| 77 | 4.06 | 3.22 | -27.5 | -21.39 |
| 78 | 3.12 | 2.1 | -15.25 | 77.59 |
| 80 | 1.67 | 1.23 | -4.46 | 84.29 |
| 81 | 1.57 | 1.39 | -3.01 | 61.76 |
| 82 | 1.52 | 1.42 | -2.24 | 47.78 |
| 83 | 1.46 | 1.4 | -1.75 | 39.28 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
