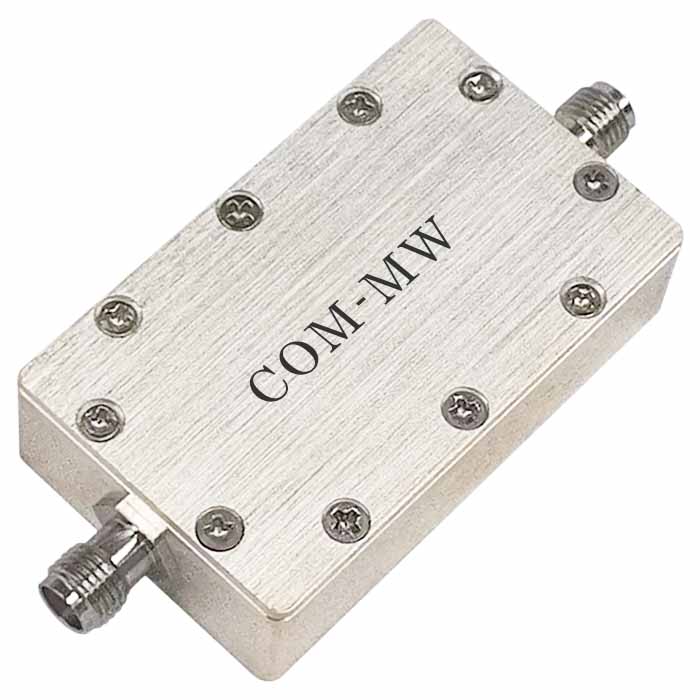

阻带频率9~14MHz, ≥40dB, 通带频率DC~6MHz, 18~100MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 9 | ~ | 14 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 6 | MHz | |
| 通带频率 | 18 | ~ | 100 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.6 |

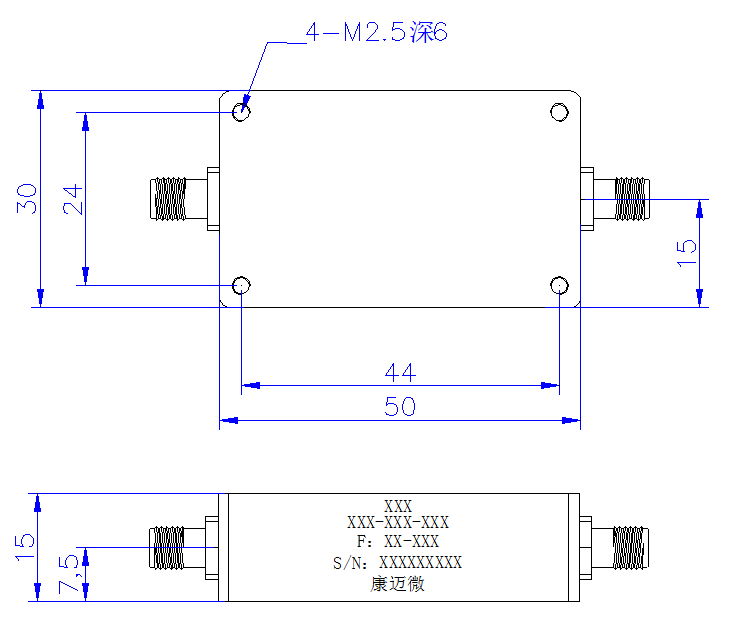

| 接口形式 | SMA-F |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+85℃设计保证 |

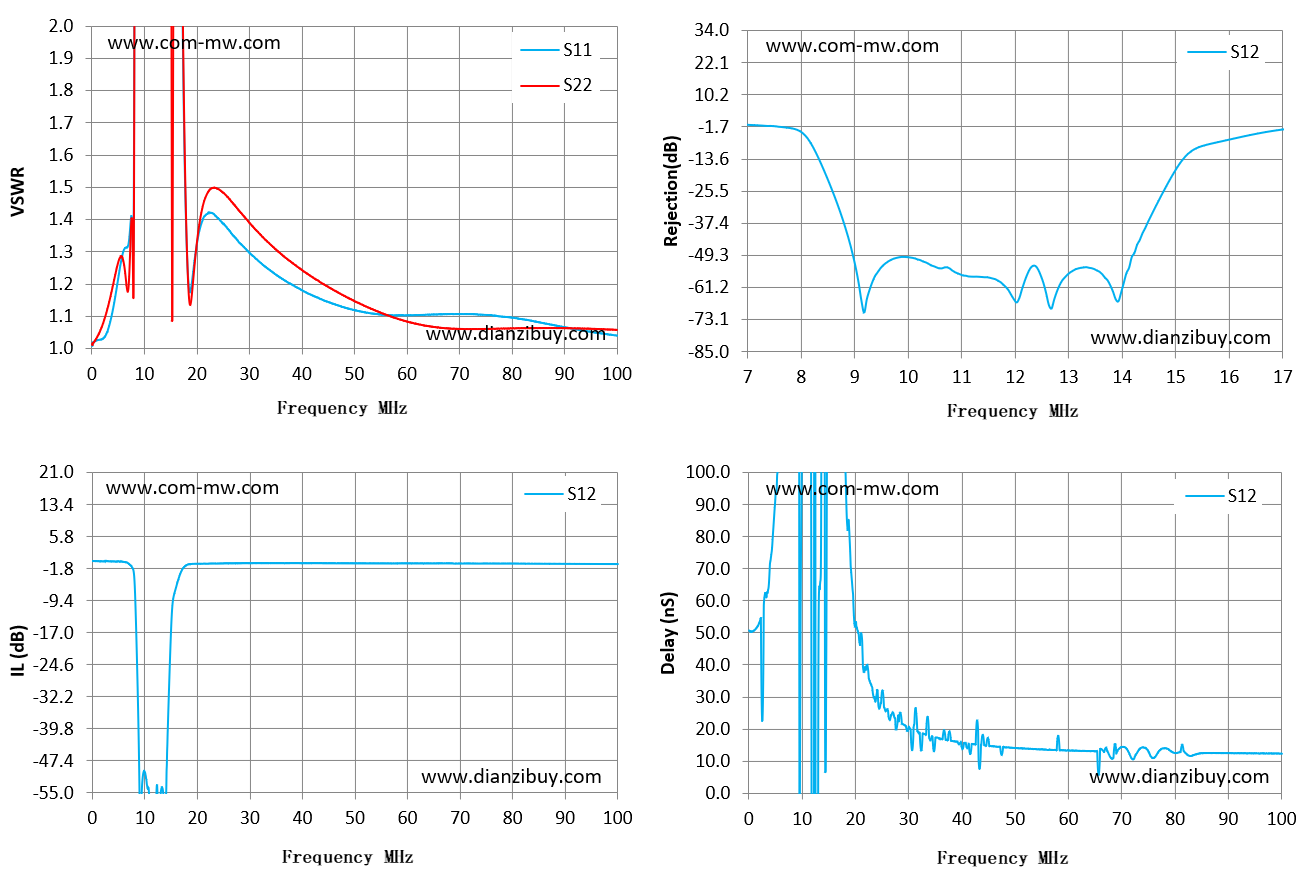

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1 | 1.03 | 1.03 | -0.12 | 50.68 |
| 2 | 1.03 | 1.07 | -0.18 | 53.28 |
| 3 | 1.05 | 1.13 | -0.14 | 61.97 |
| 4 | 1.12 | 1.19 | -0.2 | 72.01 |
| 6 | 1.3 | 1.27 | -0.28 | 123.83 |
| 7 | 1.33 | 1.19 | -0.7 | 208.18 |
| 8 | 1.53 | 1.36 | -3.12 | 624.76 |
| 9 | 11.22 | 17.34 | -50.14 | 484.91 |
| 10 | 10.19 | 27.22 | -49.96 | 111.24 |
| 11 | 6.25 | 33.56 | -56.43 | 268.31 |
| 12 | 7.16 | 32.2 | -65.72 | -566.15 |
| 14 | 13.82 | 25.46 | -63.22 | 845.83 |
| 15 | 10.13 | 4.24 | -18.16 | 346.72 |
| 16 | 5.52 | 4.1 | -6.35 | 197.25 |
| 17 | 2.5 | 2.57 | -2.55 | 143.5 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
