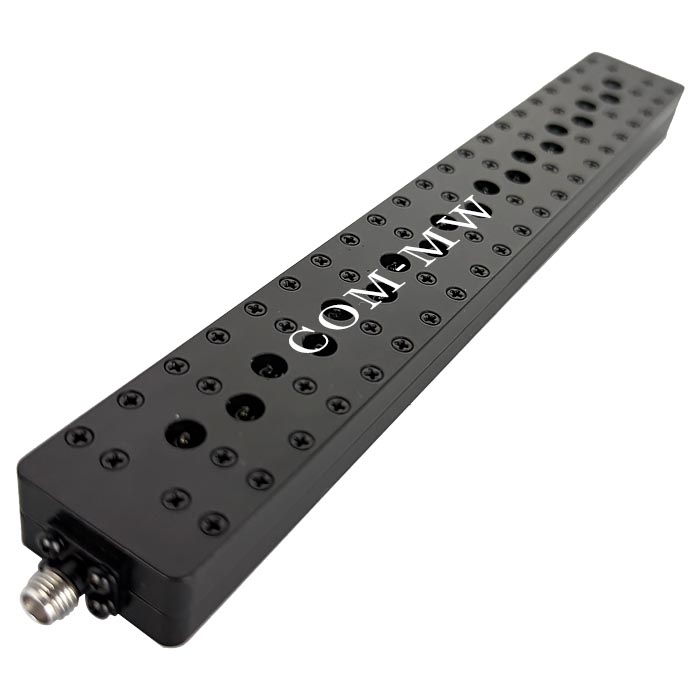

阻带频率 5170~5835MHz, ≥70dB, 通带频率一 DC~4500MHz, 4500~5000MHz, 6050~6500MHz, 6500~11500MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 5170 | ~ | 5835 | MHz | |
| 阻带抑制 | ≥ | 70 | dB | ||
| 通带频率一 | DC | ~ | 4500 | MHz | |
| 通带频率二 | 4500 | ~ | 5000 | MHz | |
| 通带频率三 | 6050 | ~ | 6500 | MHz | |
| 通带频率四 | 6500 | ~ | 11500 | MHz | |
| 通带一、四损耗 | 1.5 | dB | |||
| 通带二、三损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -10~+55℃设计保证 |

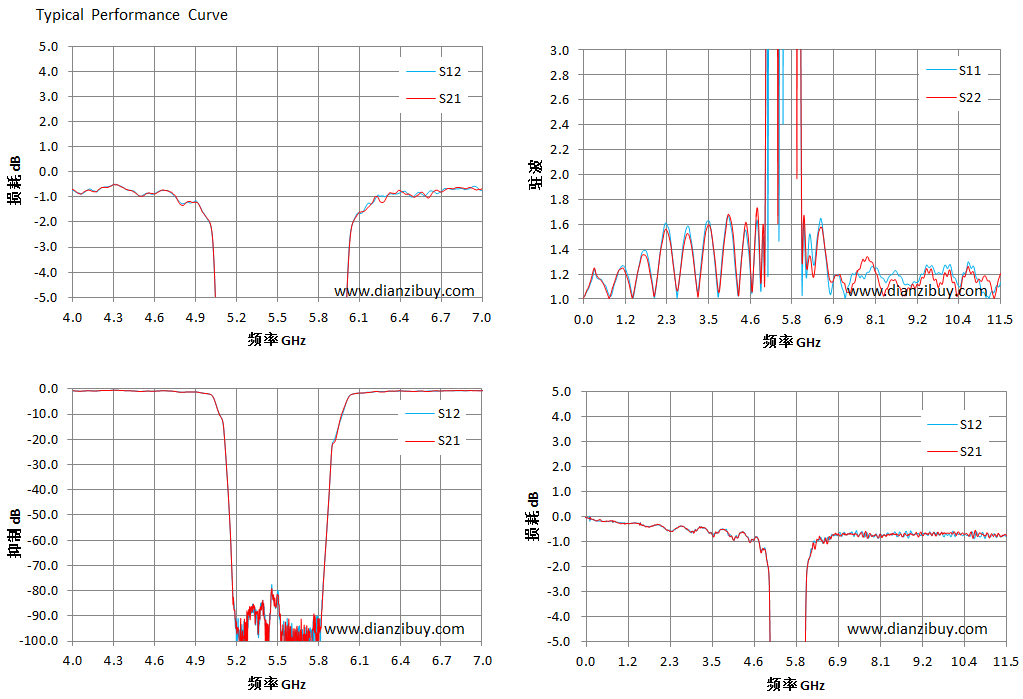

| 频率 GHz | S11 驻波 | S12 损耗 dB |
| 4.00 | 1.68 | -0.74 |
| 4.21 | 1.23 | -0.63 |
| 4.43 | 1.48 | -0.74 |
| 4.64 | 1.11 | -0.75 |
| 4.86 | 1.41 | -1.24 |
| 5.07 | 4.32 | -9.02 |
| 5.29 | 6.32 | -91.48 |
| 5.50 | 11.04 | -81.00 |
| 5.71 | 29.70 | -103.40 |
| 5.93 | 26.59 | -18.56 |
| 6.14 | 1.25 | -1.47 |
| 6.36 | 1.27 | -0.88 |
| 6.57 | 1.64 | -0.94 |
| 6.79 | 1.07 | -0.69 |
| 7.00 | 1.19 | -0.72 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
