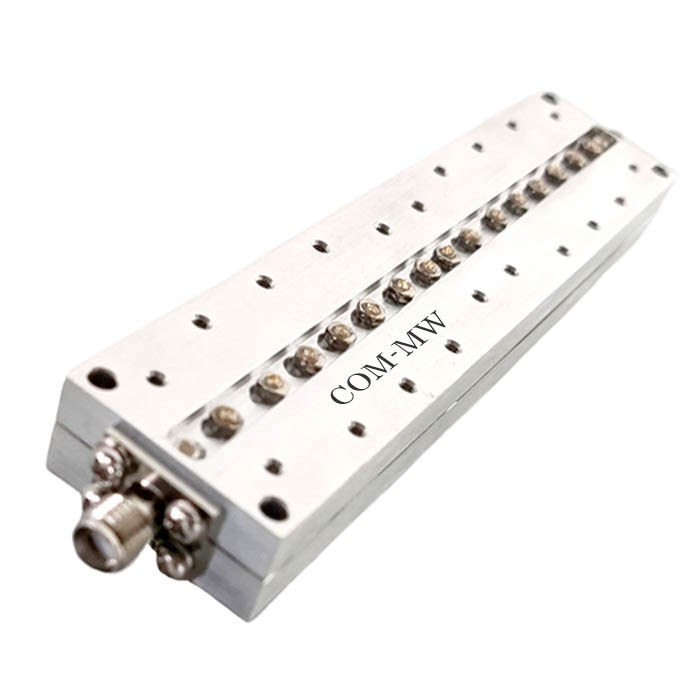

阻带频率 5425~5875MHz, ≥40dB, 通带频率 DC~5275MHz, 6025~18000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 5425 | ~ | 5875 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 5275 | MHz | |
| 通带频率 | 6025 | ~ | 18000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

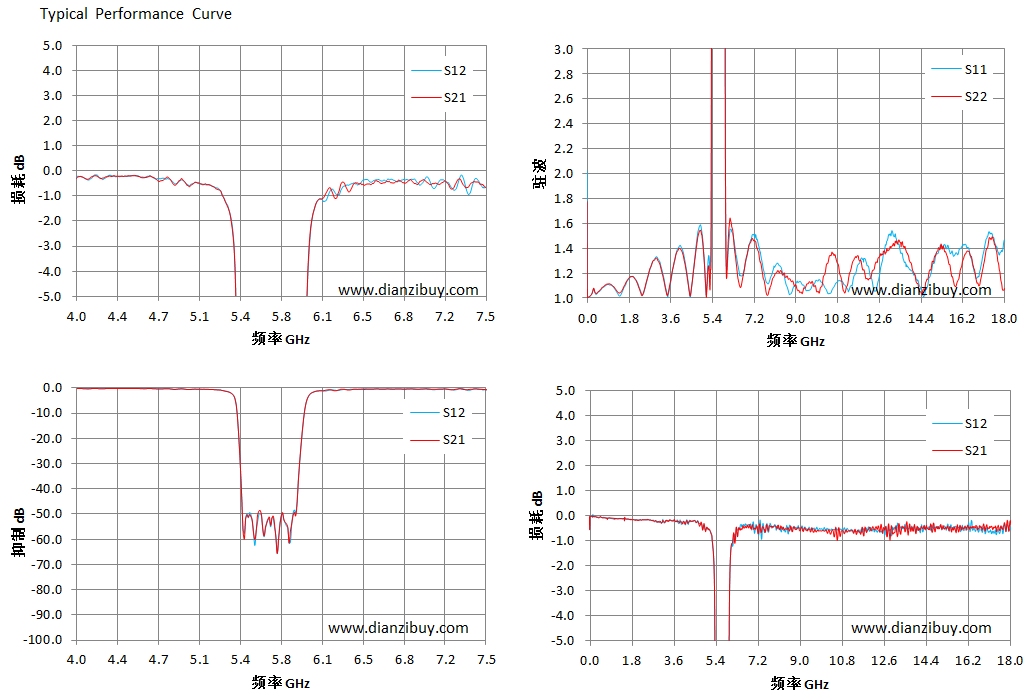

| 频率 GHz | S11 驻波 | S12 损耗 dB |
| 4.00 | 1.42 | -0.23 |
| 4.25 | 1.28 | -0.28 |
| 4.50 | 1.05 | -0.17 |
| 4.75 | 1.48 | -0.29 |
| 5.00 | 1.47 | -0.50 |
| 5.25 | 1.33 | -0.98 |
| 5.50 | 40.80 | -50.25 |
| 5.75 | 18.08 | -50.65 |
| 6.00 | 1.37 | -2.45 |
| 6.25 | 1.53 | -0.94 |
| 6.50 | 1.28 | -0.36 |
| 6.75 | 1.20 | -0.43 |
| 7.00 | 1.43 | -0.23 |
| 7.25 | 1.48 | -0.70 |
| 7.50 | 1.35 | -0.66 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
