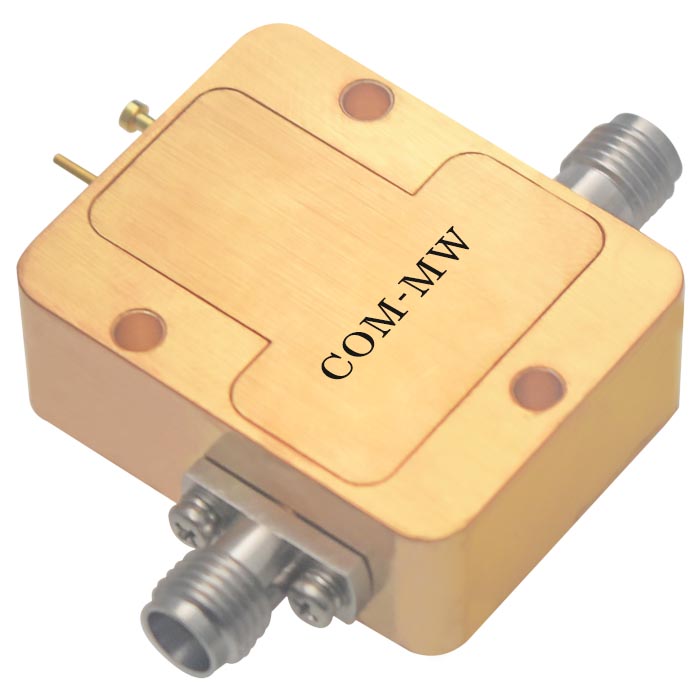

0.01~18GHz, 馈电电压50V, 馈电电流500mA, SMA-F
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.01 | ~ | 18 | GHz |
| 插入损耗 | 1 | 1.2 | dB | |
| 隔离度 | 25 | dB | ||
| 主线驻波比 | 1.4 | 1.8 | ||
| 馈电电压 | 50 | V | ||
| 馈电电流 | 500 | mA |

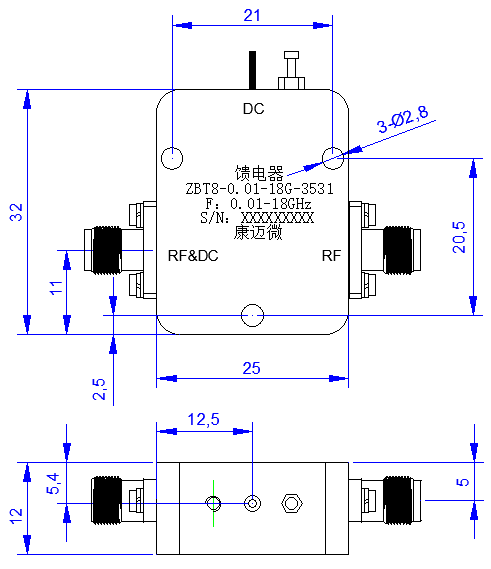

| 接口形式 | SMA-F可拆 0.38mm针 |
| 馈电接口 | 微带圆针0.8mm针 |
| 阻抗 | 50Ω |
| 功率容量 | 10W射频功率，设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| RF端口 | RF |
| RF&DC端口 | RF&DC |
| DC端口 | 0.8mm馈电针，可连接SMA-K接头 |
| 接地端口 | 螺钉孔可固定M2接地柱 |

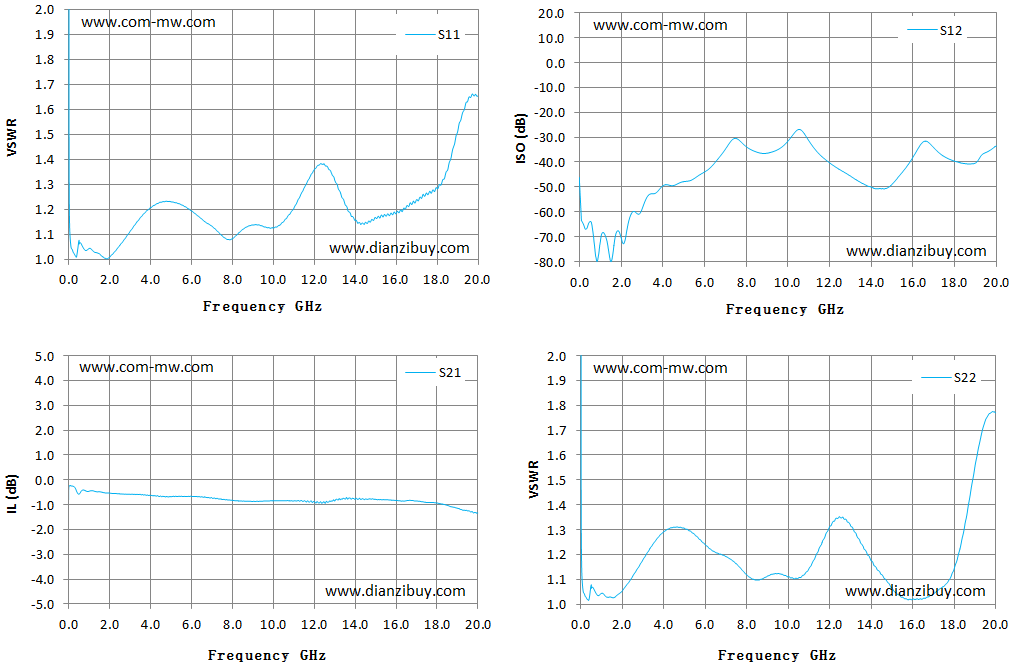

| Frequency GHz | S11 驻波 | S21 损耗 dB | S12 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 0.01 | 1.62 | -0.55 | -47.63 | 1.62 |
| 1.44 | 1.03 | -0.48 | -77.21 | 1.03 |
| 2.87 | 1.1 | -0.57 | -60.89 | 1.16 |
| 4.29 | 1.22 | -0.66 | -49.22 | 1.31 |
| 5.72 | 1.21 | -0.67 | -45.39 | 1.26 |
| 7.15 | 1.12 | -0.74 | -33.01 | 1.18 |
| 8.58 | 1.13 | -0.86 | -36.17 | 1.1 |
| 10.01 | 1.13 | -0.84 | -31.54 | 1.11 |
| 11.43 | 1.27 | -0.86 | -36.07 | 1.21 |
| 12.86 | 1.34 | -0.85 | -44.84 | 1.33 |
| 14.29 | 1.14 | -0.79 | -50.67 | 1.14 |
| 15.72 | 1.18 | -0.81 | -41.58 | 1.02 |
| 17.14 | 1.25 | -0.86 | -35.4 | 1.05 |
| 18.57 | 1.38 | -1.04 | -40.69 | 1.35 |
| 20 | 1.66 | -1.33 | -33.5 | 1.77 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
