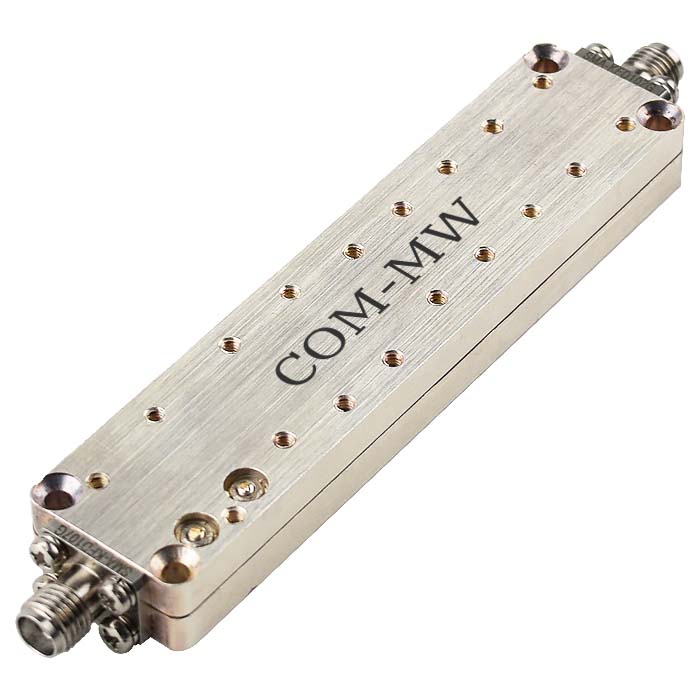

通带频率 5.7~9.3GHz, DC-4.4GHz≥50dBc, 10.3-12GHz≥50dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5.7 | ~ | 9.3 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-4.4 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 10.3-12 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 12-40 | GHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

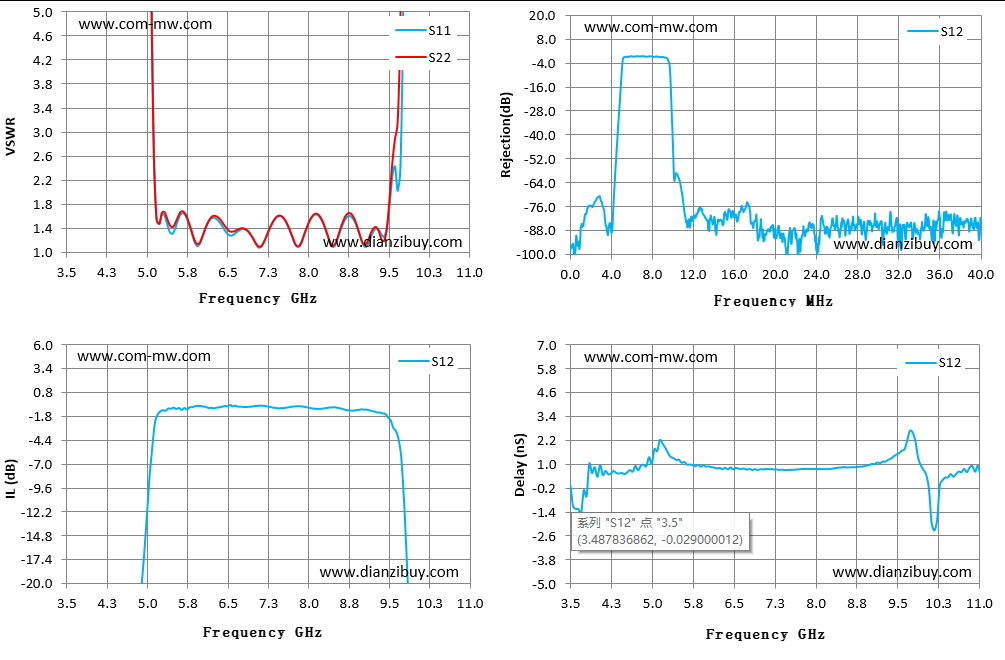

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 3.50 | 302.80 | 48.73 | -85.99 | -85.99 | -0.03 |
| 4.04 | 356.19 | 35.40 | -89.31 | -89.31 | 0.97 |
| 4.57 | 3500.55 | 31.32 | -47.89 | -47.89 | 0.61 |
| 5.11 | 6.27 | 5.33 | -5.19 | -5.19 | 1.67 |
| 5.64 | 1.63 | 1.67 | -1.07 | -1.07 | 0.99 |
| 6.18 | 1.55 | 1.56 | -0.83 | -0.83 | 0.80 |
| 6.71 | 1.34 | 1.37 | -0.71 | -0.71 | 0.79 |
| 7.25 | 1.27 | 1.27 | -0.68 | -0.68 | 0.75 |
| 7.79 | 1.12 | 1.12 | -0.66 | -0.66 | 0.77 |
| 8.32 | 1.38 | 1.40 | -0.86 | -0.86 | 0.80 |
| 8.86 | 1.58 | 1.62 | -1.15 | -1.15 | 0.89 |
| 9.39 | 1.29 | 1.20 | -1.45 | -1.45 | 1.29 |
| 9.93 | 27.25 | 33.44 | -31.14 | -31.14 | 0.96 |
| 10.46 | 235.82 | 34.58 | -59.70 | -59.70 | 0.35 |
| 11.00 | 368.47 | 11.80 | -71.55 | -71.55 | 0.94 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
