通带频率一 600~1000MHz, 通带频率二 1600~3000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 600 | ~ | 1000 | MHz |
| 通带频率二 | / | / | 1600 | ~ | 3000 | MHz |
| 通带一损耗 | / | / | 0.8 | dB | ||
| 通带二损耗 | / | / | 0.8 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 通带一抑制度 | 1.8-3 | GHz≥ | 70 | dB | ||
| 通带二抑制度 | DC-1000 | MHz≥ | 70 | dB |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 50W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

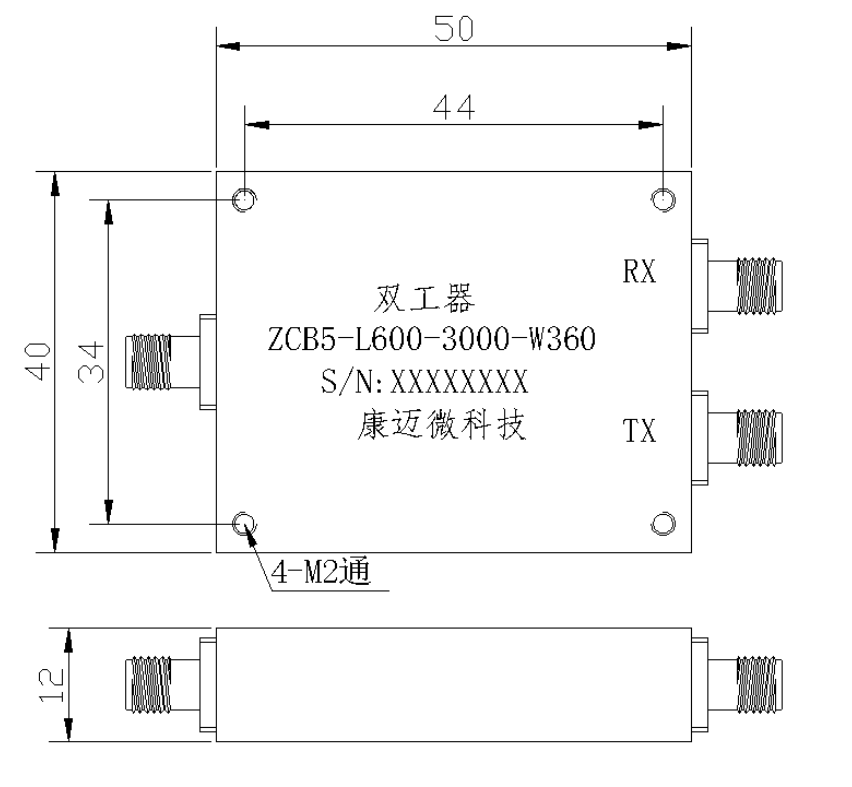

| 1 | 公共端 | --- |
| 2 | 通带一 | RX |
| 3 | 通带二 | TX |
| 4 | 接地端 | 外壳 |

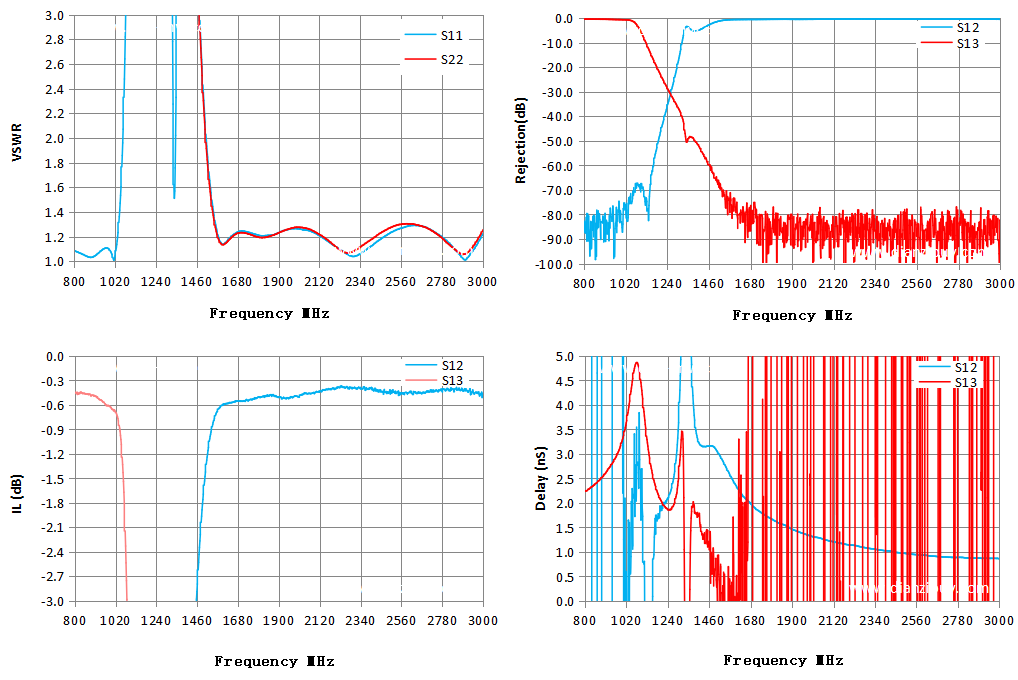

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S12 抑制 dB | S13 抑制 dB | S12 时延 ns | S13 时延 ns |
| 800.00 | 1.08 | 73.69 | -87.31 | -0.46 | -87.31 | -0.46 | 495.70 | 2.24 |
| 957.00 | 1.10 | 54.22 | -88.67 | -0.57 | -88.67 | -0.57 | 124.58 | 2.89 |
| 1114.00 | 9.02 | 33.39 | -69.90 | -7.65 | -69.90 | -7.65 | 0.76 | 3.86 |
| 1271.00 | 26.55 | 26.53 | -27.10 | -32.72 | -27.10 | -32.72 | 2.48 | 1.94 |
| 1429.00 | 5.24 | 5.19 | -4.14 | -55.24 | -4.14 | -55.24 | 3.15 | 1.28 |
| 1586.00 | 1.16 | 1.15 | -0.62 | -76.72 | -0.62 | -76.72 | 2.47 | -0.57 |
| 1743.00 | 1.23 | 1.22 | -0.54 | -81.70 | -0.54 | -81.70 | 1.78 | -13.68 |
| 1900.00 | 1.23 | 1.23 | -0.50 | -81.55 | -0.50 | -81.55 | 1.46 | 41.09 |
| 2057.00 | 1.25 | 1.26 | -0.46 | -81.97 | -0.46 | -81.97 | 1.27 | -53.83 |
| 2214.00 | 1.11 | 1.11 | -0.39 | -87.02 | -0.39 | -87.02 | 1.14 | 81.98 |
| 2371.00 | 1.09 | 1.15 | -0.39 | -85.88 | -0.39 | -85.88 | 1.04 | -44.96 |
| 2529.00 | 1.25 | 1.29 | -0.46 | -93.68 | -0.46 | -93.68 | 0.96 | 21.87 |
| 2686.00 | 1.28 | 1.28 | -0.45 | -87.02 | -0.45 | -87.02 | 0.90 | 22.14 |
| 2843.00 | 1.11 | 1.10 | -0.44 | -85.22 | -0.44 | -85.22 | 0.88 | 12.21 |
| 3000.00 | 1.21 | 1.24 | -0.49 | -82.36 | -0.49 | -82.36 | 0.86 | 109.12 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
