100~500MHz, 500~1500MHz, 1500~4000MHz, 垂直极化
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。

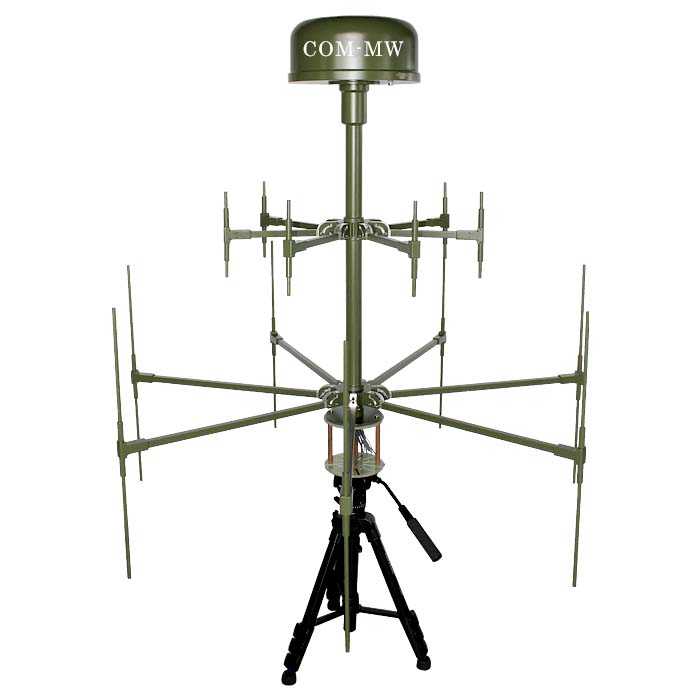

宽带测向阵列天线。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率1 | 100 | ~ | 500 | MHz |
| 工作频率2 | 500 | ~ | 1500 | MHz |
| 工作频率3 | 1500 | ~ | 4000 | MHz |
| 增益1 | -6 | dBi | ||
| 增益2 | -5 | dBi | ||
| 增益3 | -4 | dBi | ||
| 驻波比 | 3.0 | |||
| 水平波束宽度 | 360 | ° |
| 极化方式 | 垂直极化 |
| 功率容量 | 0.5W设计保证 |
| 接口形式 | SMA-J@21路 |

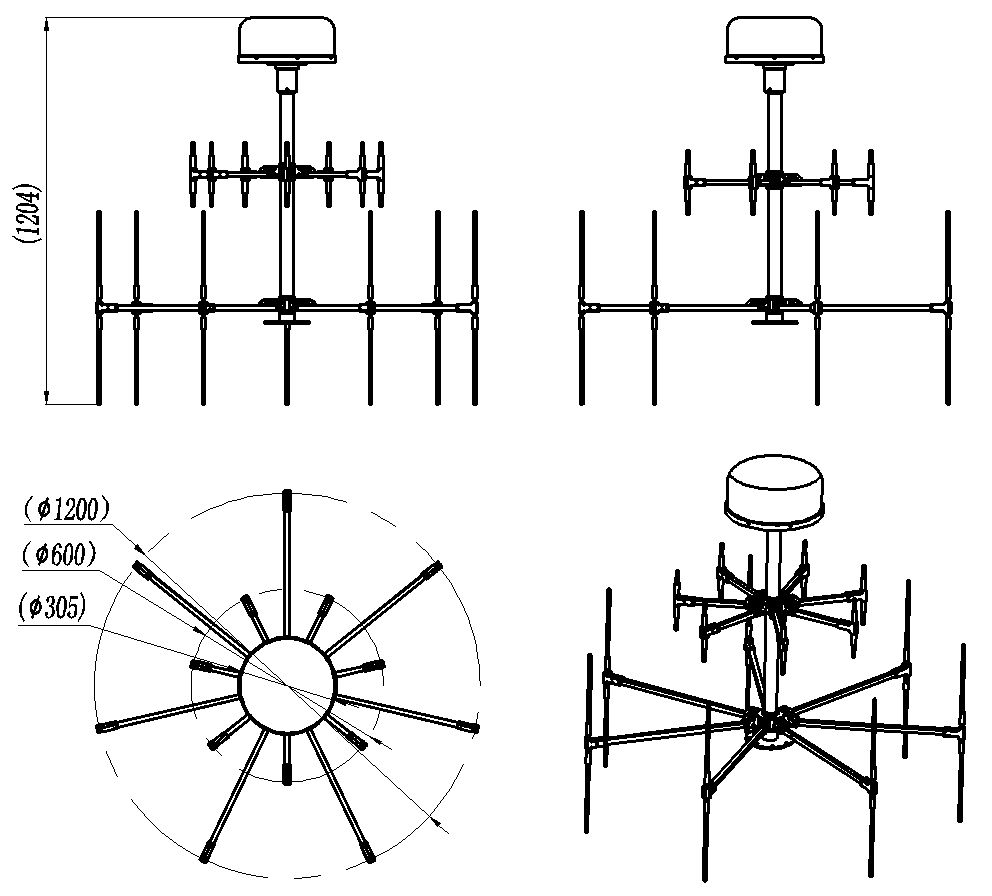

| 展开外形尺寸 | 1200*1200*1205mm(展开)不含电缆 |
| 估算重量 | 7Kg |
| 表面 | 军绿色哑光 |
| 工作温度 | -25~+55℃设计保证 |
| 储存温度 | -45~+75℃设计保证 |
1、天线为精密设备，使用过程中轻拿轻放，避免挤压、磕碰；
2、严禁私自拆卸、更换天线配件，可能导致天线性能恶化或无法工作；
3、为保证天线性能，天线安装位置周边视线范围内应无任何障碍物。并避免与其他强电磁辐射体靠近；
4 、严禁在雷雨天气室外安装、使用天线产品，使用时应同时配有避雷设施；
5 、天线含有电子元器件，请勿当普通垃圾随意丢弃。
