300~1600MHz, 1.5~6GHz, 垂直极化
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。

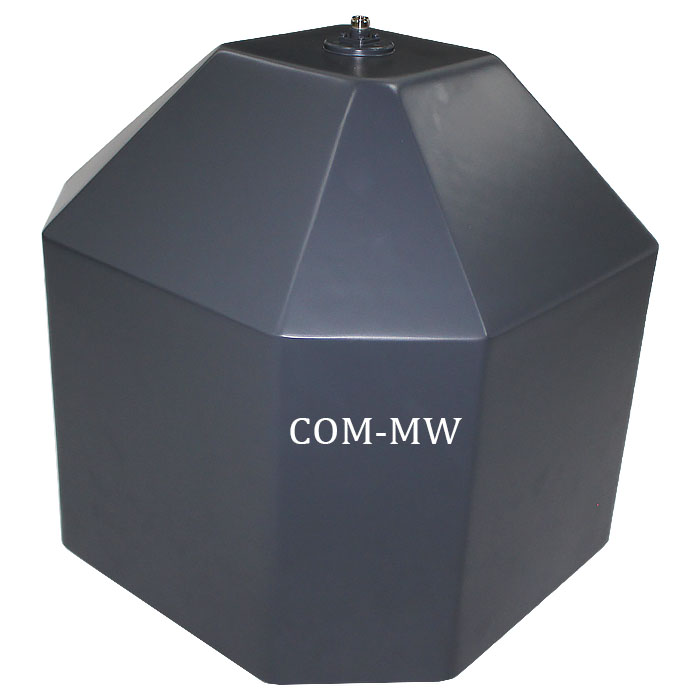

宽带测向阵列天线。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率1 | 300 | ~ | 1600 | MHz |
| 工作频率2 | 1.5 | ~ | 6 | GHz |
| 增益1 | -5 | dBi | ||
| 增益2 | -5 | dBi | ||
| 有源驻波比 | 2.5 | |||
| 3dB波束宽度（测向天线E面） | 40 | ° | ||
| 开关增益 | 8 | dB | ||
| 七单元幅度一致性（RMS） | 1.5 | dB | ||
| 通道隔离度 | 45 | dB |
| 极化方式 | 垂直极化 |
| 功率容量 | 0.5W设计保证 |
| 接口形式 | SMA-K测向2个，监测2个，校准1个,GPS1个 |

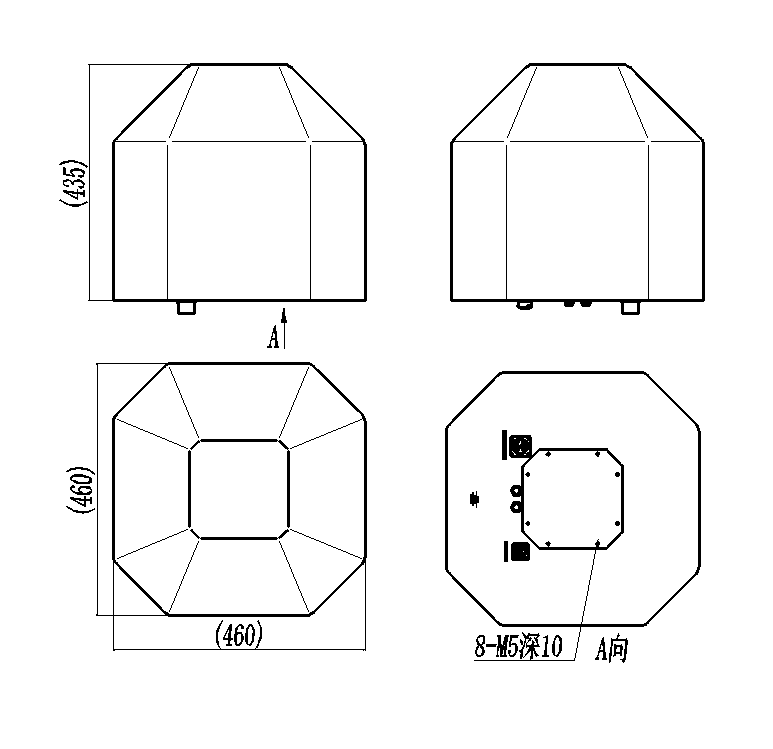

| 外形尺寸 | 435*460*460mm不含支架 |
| 估算重量 | 7.5Kg |
| 表面 | 深灰色（半光），色卡GSB05-1426-2001 71 B01 |
| 工作温度 | -25~+55℃设计保证 |
| 储存温度 | -30~+60℃设计保证 |
| 其它 | 供电、控制接口航插，内含电子罗盘 |
1、天线为精密设备，使用过程中轻拿轻放，避免挤压、磕碰；
2、严禁私自拆卸、更换天线配件，可能导致天线性能恶化或无法工作；
3、为保证天线性能，天线安装位置周边视线范围内应无任何障碍物。并避免与其他强电磁辐射体靠近；
4 、严禁在雷雨天气室外安装、使用天线产品，使用时应同时配有避雷设施；
5 、天线含有电子元器件，请勿当普通垃圾随意丢弃。
