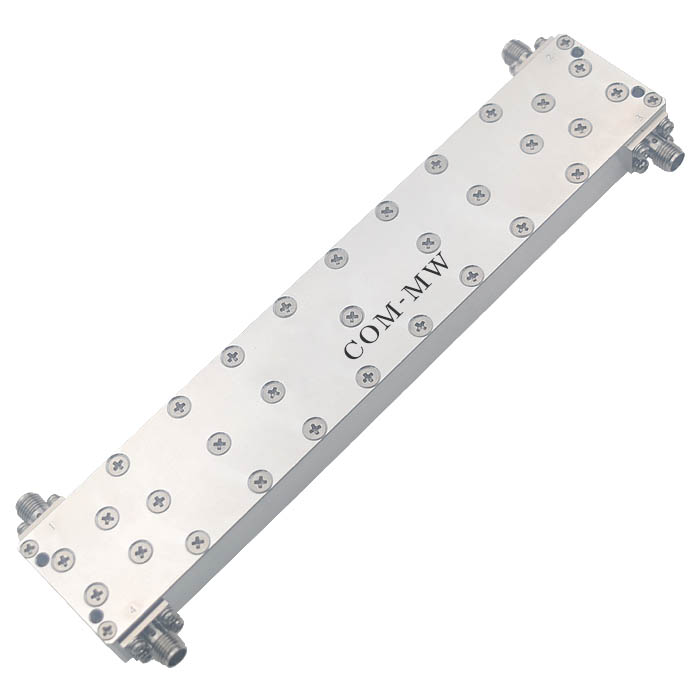

500~8000MHz, 50W, 90°电桥, SMA, 工业级
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 500 | ~ | 8000 | MHz |
| 插入损耗 | 1.7 | dB | ||
| 隔离度 | 16 | dB | ||
| 驻波比 | 1.4 | |||
| 幅度平衡 | ±1 | dB | ||
| 相位平衡 | ±8 | ° |
| 功率容量 | 50W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

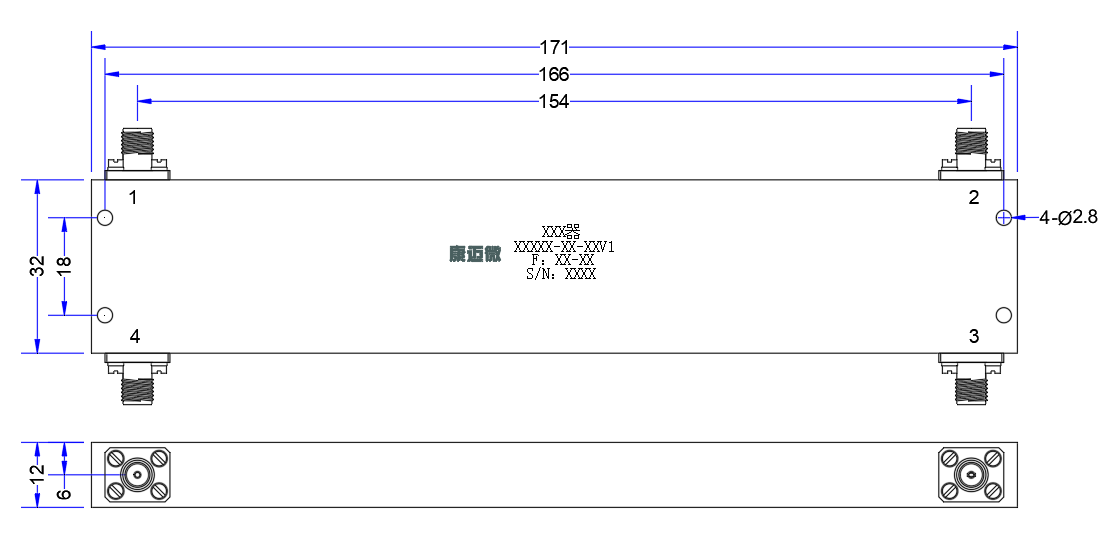

| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

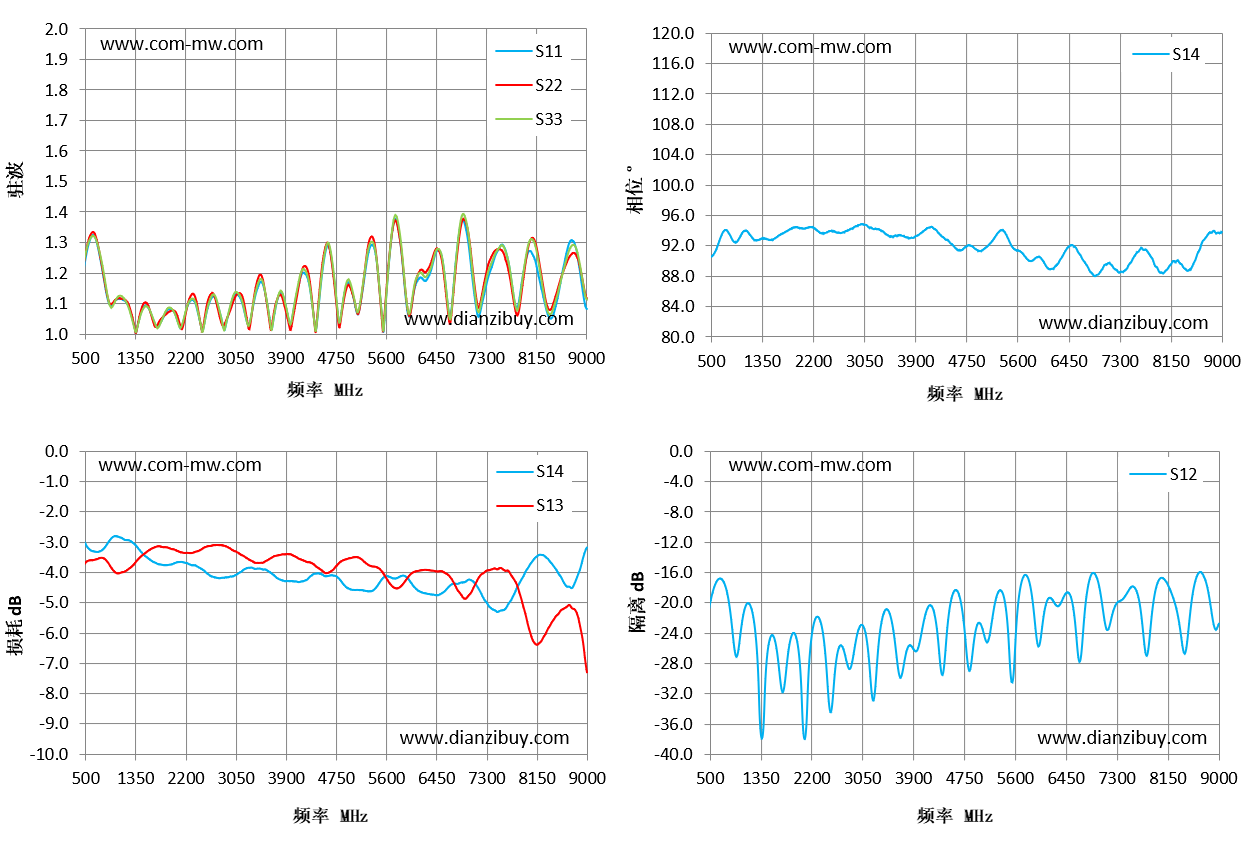

| 频率 MHz | S11 驻波 | S22 驻波 | S14 损耗 dB | S13 损耗 dB | S12 隔离 dB |
|---|---|---|---|---|---|
| 500 | 1.24 | 1.26 | -3.07 | -3.69 | -20.21 |
| 1107 | 1.11 | 1.12 | -2.86 | -4.02 | -20.33 |
| 1714 | 1.02 | 1.03 | -3.72 | -3.15 | -31.74 |
| 2321 | 1.11 | 1.13 | -3.78 | -3.36 | -21.97 |
| 2929 | 1.07 | 1.06 | -4.17 | -3.19 | -25.54 |
| 3536 | 1.14 | 1.15 | -3.92 | -3.66 | -22.35 |
| 4143 | 1.18 | 1.18 | -4.32 | -3.57 | -20.61 |
| 4750 | 1.12 | 1.11 | -4.13 | -3.8 | -23.33 |
| 5357 | 1.29 | 1.32 | -4.63 | -3.81 | -18.37 |
| 5964 | 1.07 | 1.08 | -4.21 | -4.18 | -25.13 |
| 6571 | 1.22 | 1.2 | -4.67 | -4 | -20.87 |
| 7179 | 1.06 | 1.09 | -4.6 | -4.15 | -22.91 |
| 7786 | 1.09 | 1.08 | -4.65 | -4.31 | -26.93 |
| 8393 | 1.05 | 1.08 | -3.69 | -5.7 | -25.84 |
| 9000 | 1.08 | 1.12 | -3.18 | -7.31 | -22.74 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
