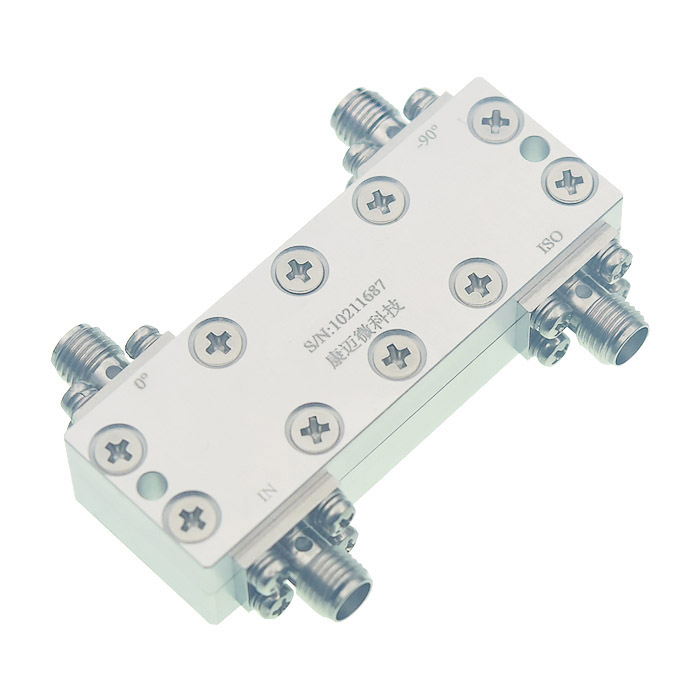

1~18GHz, 30W, 90°电桥, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 18 | GHz |
| 插入损耗 | 1.8 | dB@8G-18G | ||
| 插入损耗 | 1.2 | dB@1G-8G | ||
| 隔离度 | 17 | dB | ||
| 驻波比 | 1.3 | @1G-8G | ||
| 驻波比 | 1.4 | @8G-18G | ||
| 幅度平衡 | ±0.8 | dB | ||
| 相位平衡 | ±5 | °@1G-8G | ||
| 相位平衡 | ±8 | °@8G-18G |
| 功率容量 | 30W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃设计保证 |

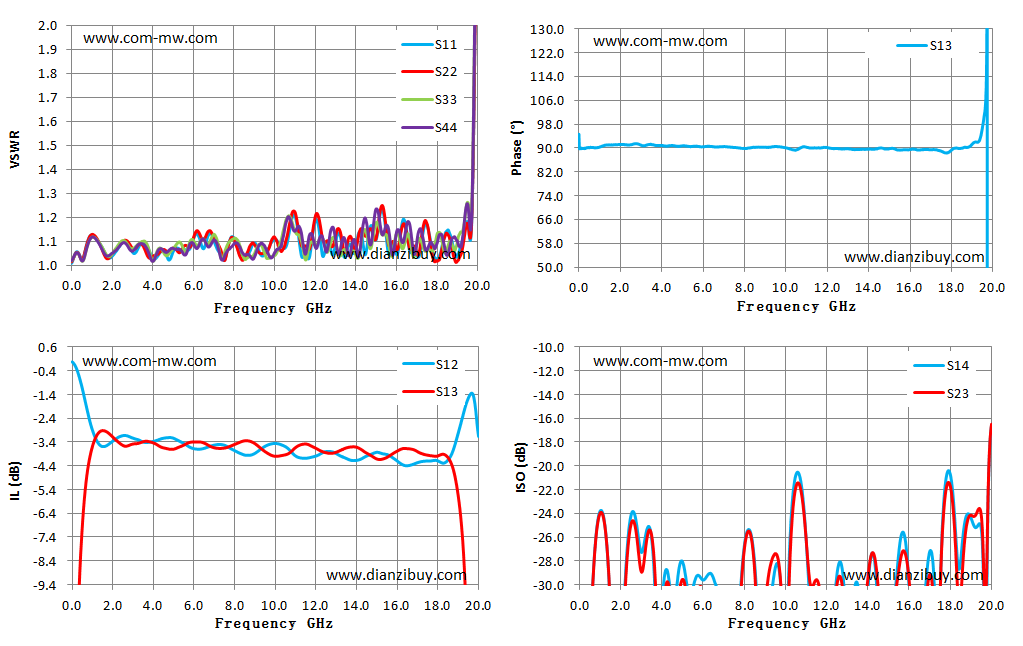

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S14 隔离 dB |
| 0.01 | 1.01 | -0.03 | -32.88 | 94.65 | -58.19 |
| 1.44 | 1.09 | -3.57 | -2.94 | 91.01 | -29.02 |
| 2.87 | 1.08 | -3.18 | -3.52 | 91.40 | -25.71 |
| 4.29 | 1.04 | -3.30 | -3.56 | 90.70 | -28.80 |
| 5.72 | 1.06 | -3.57 | -3.44 | 90.61 | -29.26 |
| 7.15 | 1.08 | -3.51 | -3.66 | 90.51 | -30.81 |
| 8.58 | 1.04 | -3.96 | -3.34 | 90.30 | -29.68 |
| 10.01 | 1.11 | -3.46 | -4.00 | 90.08 | -43.48 |
| 11.43 | 1.04 | -4.09 | -3.48 | 90.09 | -33.05 |
| 12.86 | 1.04 | -3.83 | -3.86 | 89.77 | -30.46 |
| 14.29 | 1.13 | -4.09 | -3.74 | 89.63 | -27.48 |
| 15.72 | 1.07 | -4.03 | -3.92 | 89.48 | -25.58 |
| 17.14 | 1.04 | -4.23 | -3.87 | 89.51 | -27.80 |
| 18.57 | 1.15 | -4.09 | -4.14 | 90.13 | -26.92 |
| 20.00 | 2.90 | -3.17 | -15.27 | -117.80 | -16.57 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
