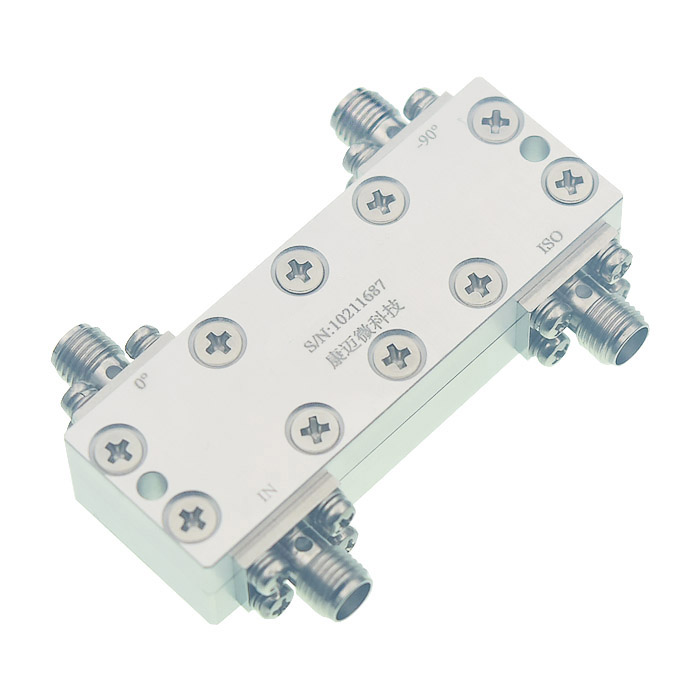

10~40GHz, 10W, 90°电桥, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 10 | ~ | 40 | GHz |
| 插入损耗 | 2.4 | dB | ||
| 隔离度 | 14 | dB | ||
| 驻波比 | 1.7 | |||
| 幅度平衡 | ±1.2 | dB | ||
| 相位平衡 | ±12 | ° |
| 功率容量 | 10W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

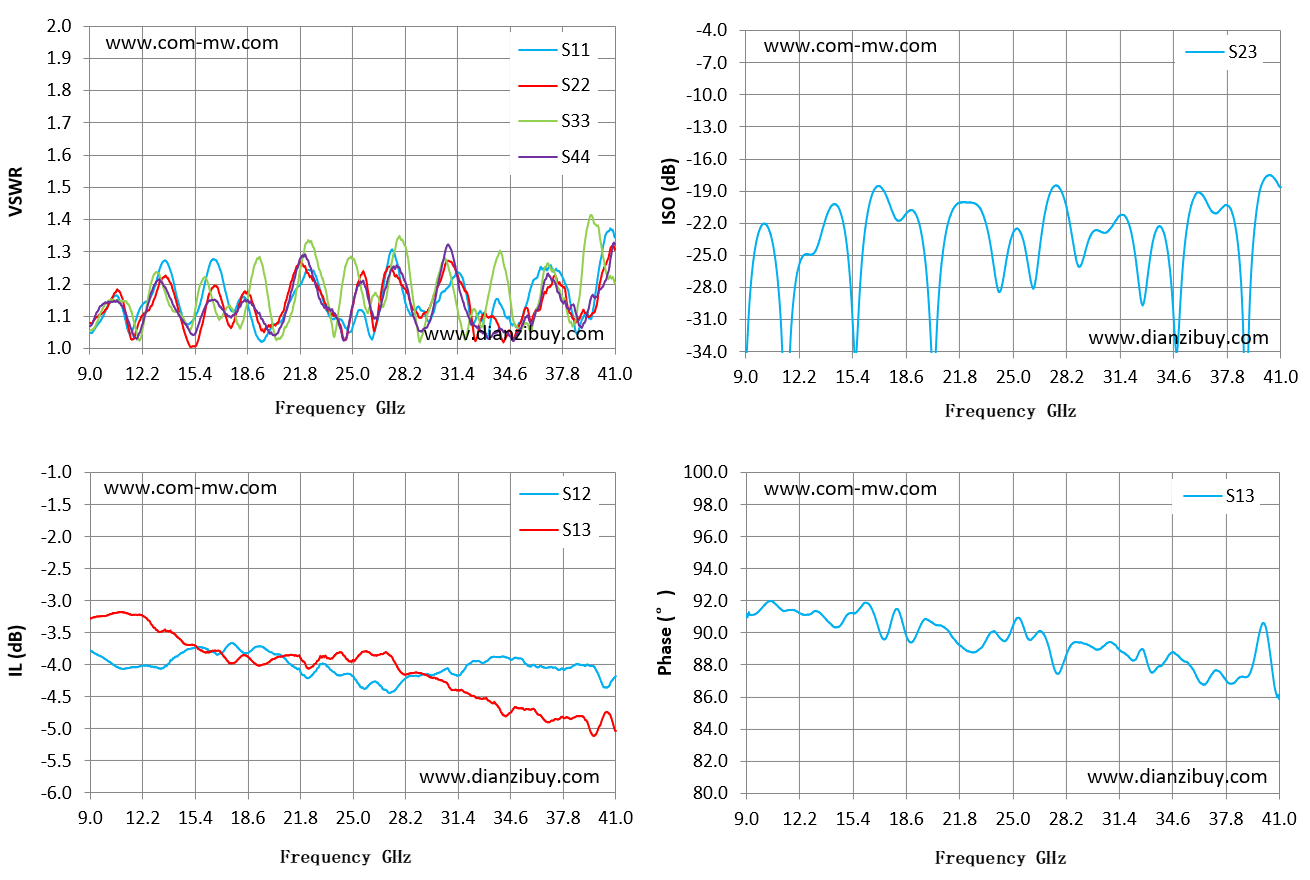

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S13 相位 ° |
| 8.99 | 1.05 | -3.78 | -3.28 | -34.47 | 91.19 |
| 11.28 | 1.06 | -4.06 | -3.20 | -39.34 | 91.39 |
| 13.56 | 1.27 | -4.03 | -3.46 | -22.68 | 91.10 |
| 15.85 | 1.17 | -3.74 | -3.79 | -27.31 | 91.62 |
| 18.13 | 1.15 | -3.77 | -3.89 | -21.77 | 91.41 |
| 20.42 | 1.08 | -3.84 | -3.88 | -31.85 | 90.50 |
| 22.70 | 1.23 | -4.11 | -3.98 | -20.16 | 88.79 |
| 24.99 | 1.06 | -4.18 | -3.93 | -22.86 | 90.43 |
| 27.28 | 1.29 | -4.44 | -3.86 | -18.86 | 88.58 |
| 29.56 | 1.09 | -4.15 | -4.17 | -23.32 | 89.23 |
| 31.85 | 1.19 | -4.05 | -4.43 | -21.82 | 88.62 |
| 34.13 | 1.13 | -3.88 | -4.78 | -23.72 | 88.20 |
| 36.42 | 1.25 | -4.02 | -4.79 | -19.59 | 86.77 |
| 38.70 | 1.05 | -4.00 | -4.80 | -30.15 | 87.24 |
| 40.99 | 1.35 | -4.18 | -5.03 | -18.64 | 85.87 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
