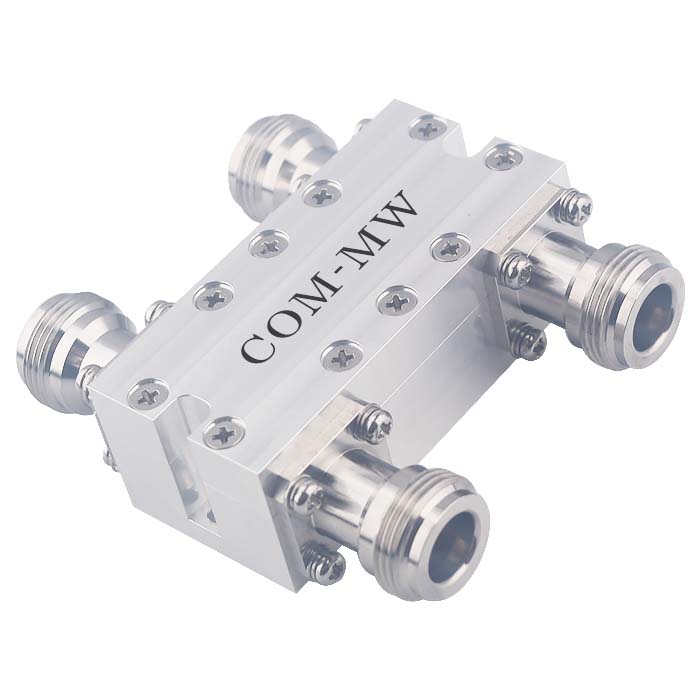

2~6GHz, 400W, 90°电桥, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 6 | GHz |
| 插入损耗 | 0.7 | dB | ||
| 理论损耗 | 3 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.3 | |||
| 幅度平衡 | 1.1 | dB | ||
| 相位平衡 | 6 | ° |
| 功率容量 | 400W设计保证 |
| 相位 | 90°电桥 |
| 接口形式 | N -F or K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

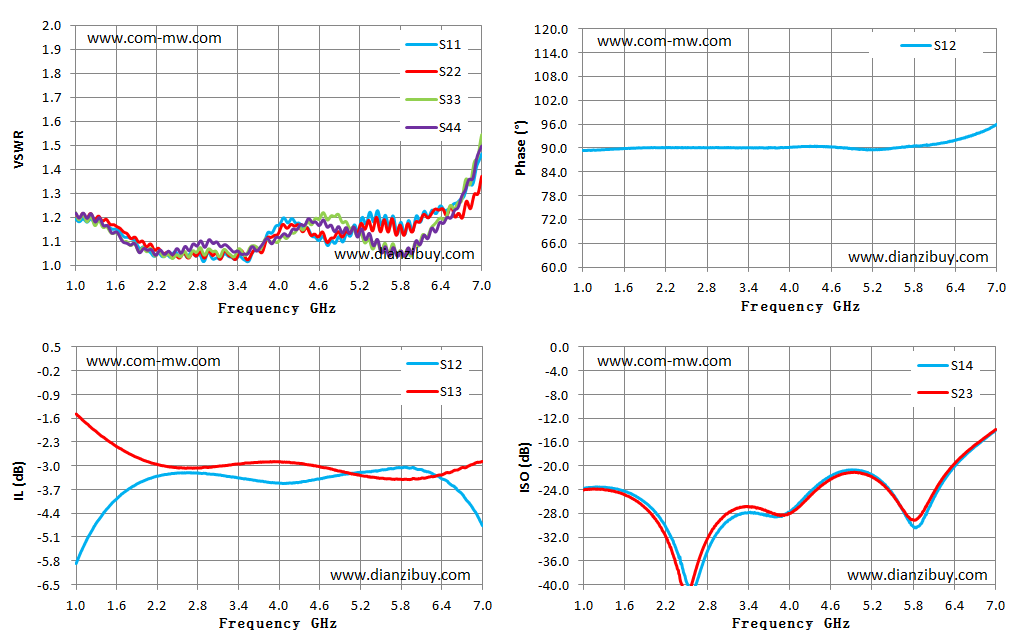

| Frequency GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S12 相位 ° | S14 隔离 dB |
| 1.00 | 1.19 | 1.22 | -5.88 | 89.41 | -23.80 |
| 1.43 | 1.16 | 1.16 | -4.34 | 89.73 | -23.77 |
| 1.86 | 1.11 | 1.09 | -3.59 | 90.05 | -25.79 |
| 2.29 | 1.04 | 1.04 | -3.26 | 90.11 | -32.31 |
| 2.71 | 1.06 | 1.05 | -3.21 | 90.11 | -37.32 |
| 3.14 | 1.03 | 1.04 | -3.28 | 90.16 | -28.96 |
| 3.57 | 1.02 | 1.07 | -3.40 | 90.06 | -28.05 |
| 4.00 | 1.17 | 1.10 | -3.51 | 90.26 | -27.71 |
| 4.43 | 1.16 | 1.18 | -3.44 | 90.43 | -23.06 |
| 4.86 | 1.10 | 1.21 | -3.29 | 90.01 | -20.69 |
| 5.29 | 1.17 | 1.10 | -3.18 | 89.63 | -22.17 |
| 5.71 | 1.19 | 1.08 | -3.07 | 90.38 | -28.81 |
| 6.14 | 1.22 | 1.13 | -3.16 | 91.10 | -24.56 |
| 6.57 | 1.25 | 1.24 | -3.59 | 92.73 | -18.13 |
| 7.00 | 1.47 | 1.55 | -4.77 | 96.02 | -14.01 |
提供技术要求，工程师 1 个工作日内响应。
