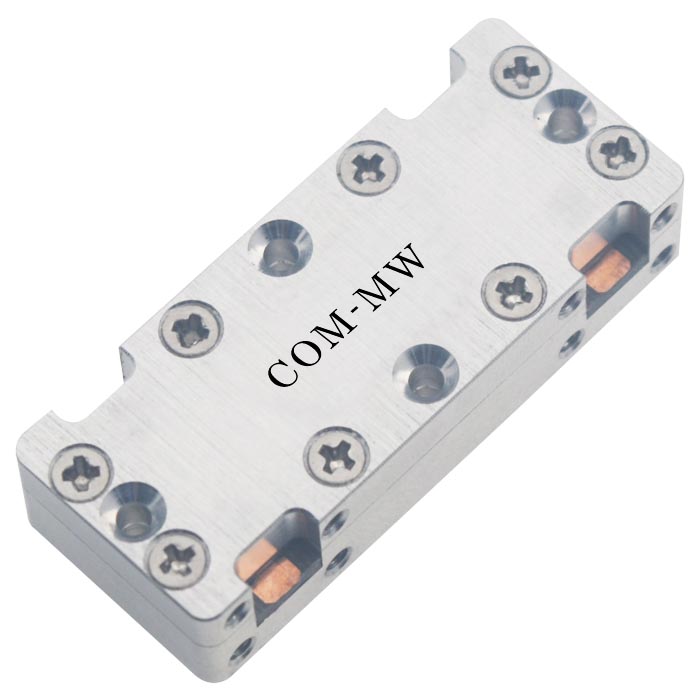

2~8GHz, 100W, 90°电桥, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 8 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.3 | |||
| 幅度平衡 | 0.8 | dB | ||
| 相位平衡 | 5 | ° |
| 功率容量 | 100W设计保证 |
| 相位 | 90°电桥 |
| 接口形式 | 微带焊盘 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

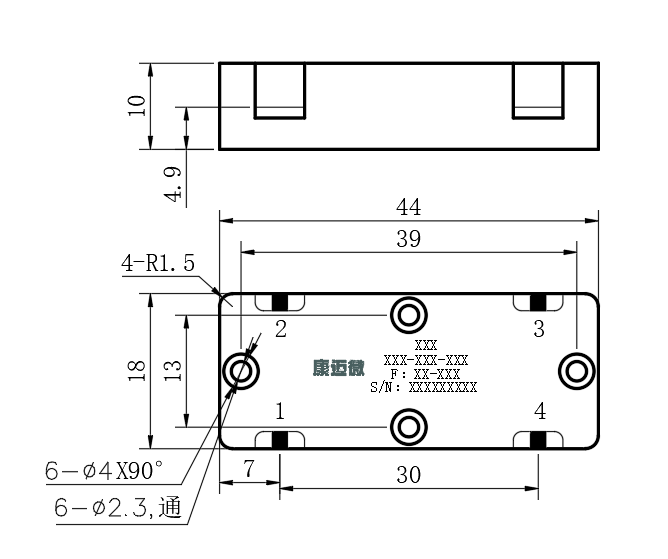

| IN | 1 | --- |
| ISO | 4 | --- |
| 0° | 2 | --- |
| -90° | 3 | --- |

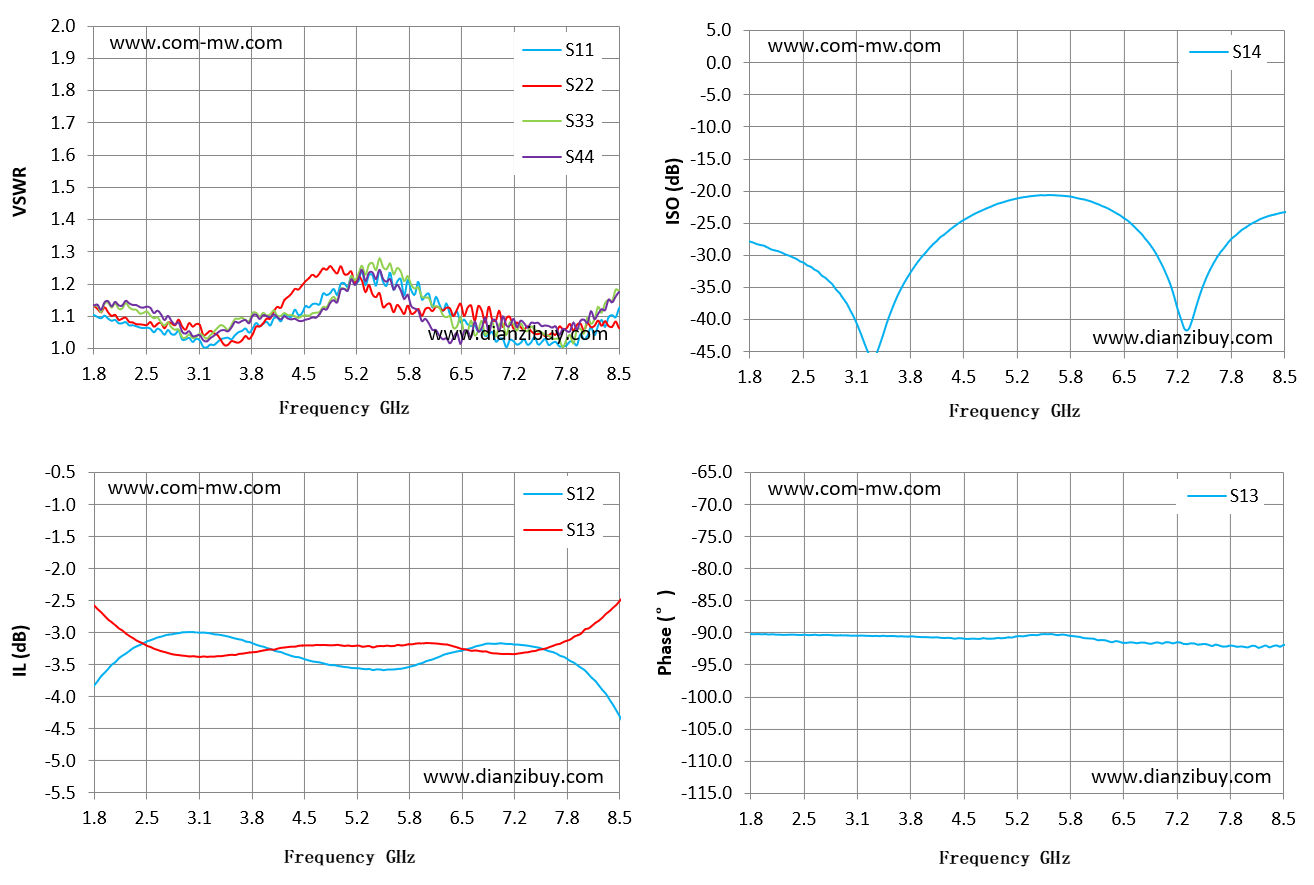

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S14 隔离 dB | S13 相位 ° |
|---|---|---|---|---|---|
| 1.8 | 1.11 | -3.89 | -2.52 | -27.65 | -90.06 |
| 2.28 | 1.07 | -3.28 | -3.06 | -29.81 | -90.27 |
| 2.76 | 1.06 | -3.02 | -3.32 | -33.41 | -90.29 |
| 3.24 | 1 | -2.99 | -3.38 | -42.28 | -90.38 |
| 3.71 | 1.05 | -3.11 | -3.33 | -35.2 | -90.5 |
| 4.19 | 1.08 | -3.3 | -3.24 | -27.09 | -90.75 |
| 4.67 | 1.14 | -3.45 | -3.2 | -23.32 | -90.9 |
| 5.15 | 1.2 | -3.55 | -3.21 | -21.11 | -90.55 |
| 5.63 | 1.18 | -3.57 | -3.21 | -20.57 | -90.26 |
| 6.11 | 1.17 | -3.42 | -3.17 | -21.55 | -90.86 |
| 6.59 | 1.07 | -3.24 | -3.28 | -24.96 | -91.46 |
| 7.06 | 1.03 | -3.16 | -3.34 | -33.08 | -91.45 |
| 7.54 | 1.02 | -3.25 | -3.26 | -33.4 | -91.72 |
| 8.02 | 1.04 | -3.54 | -3.02 | -25.57 | -92.18 |
| 8.5 | 1.1 | -4.22 | -2.56 | -23.27 | -92.16 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
