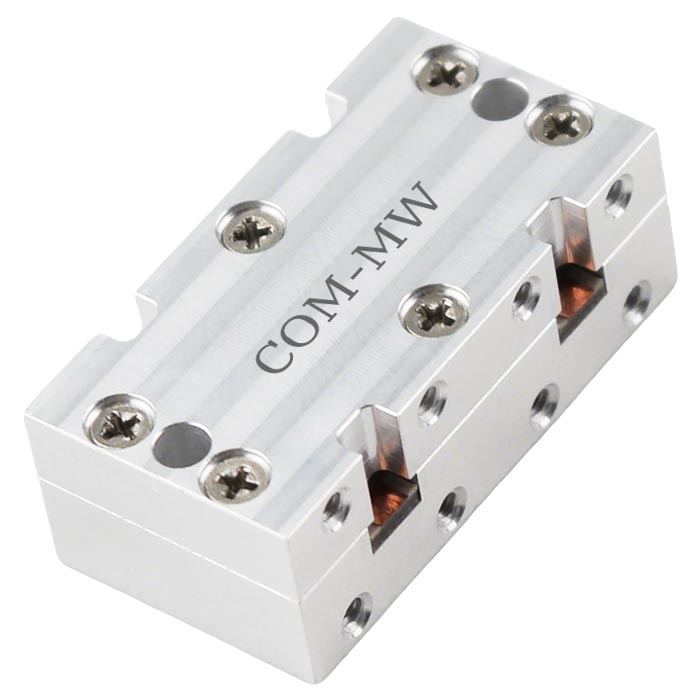

6~18GHz, 30W, 50W, 90°电桥, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 0.8 | dB | ||
| 插入损耗 | 0.6@14.5G-16.5G | dB | ||
| 理论损耗 | 3 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.5 | |||
| 幅度平衡 | 0.6 | dB | ||
| 相位平衡 | 5 | ° |
| 功率容量 | 30W设计保证 |
| 功率容量 | 50W设计保证@14.5G-16.5G |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |

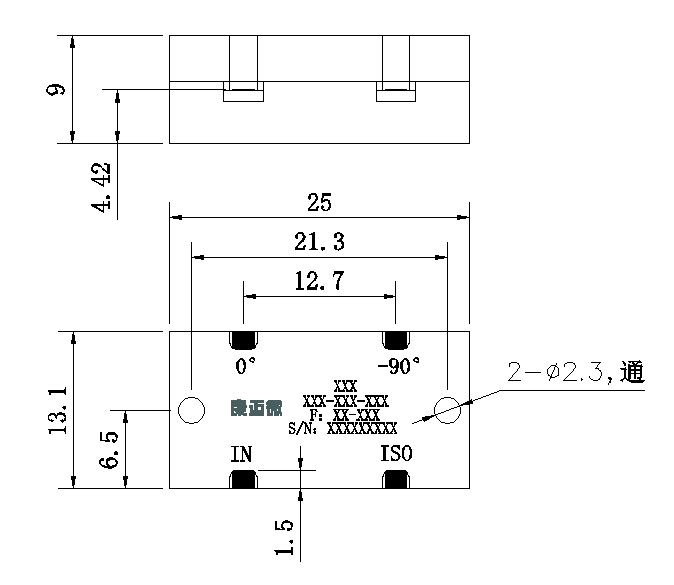

| 接口形式 | 微带焊盘 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

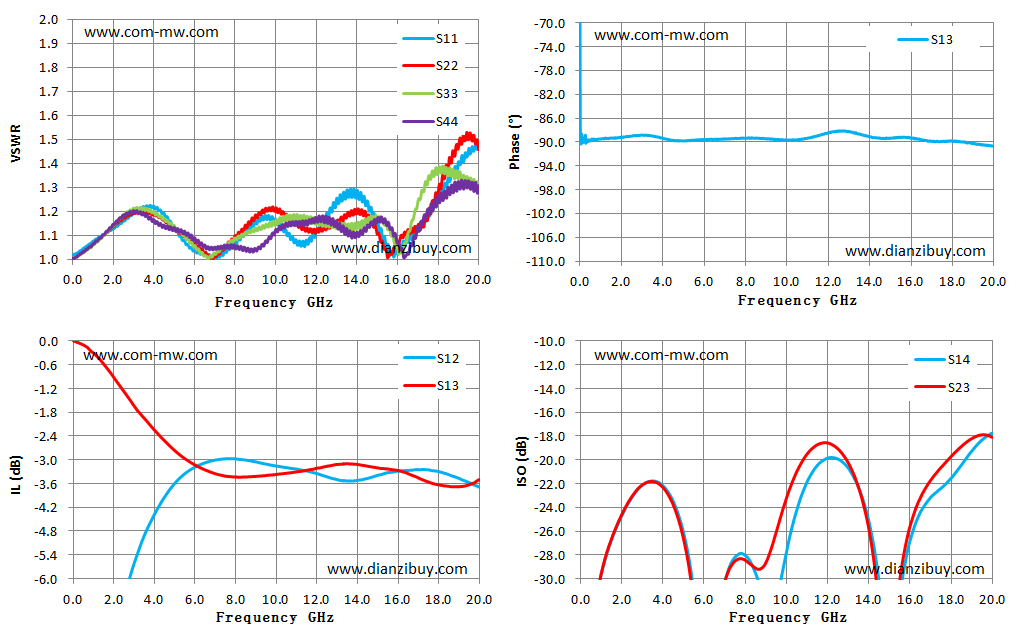

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 相位 ° | S14 隔离 dB |
| 0.01 | 1.02 | -43.05 | -67.41 | -60.53 |
| 1.44 | 1.10 | -10.33 | -89.34 | -27.19 |
| 2.87 | 1.18 | -5.88 | -88.88 | -22.39 |
| 4.29 | 1.20 | -4.14 | -89.56 | -22.72 |
| 5.72 | 1.06 | -3.27 | -89.64 | -34.39 |
| 7.15 | 1.01 | -3.00 | -89.48 | -29.57 |
| 8.58 | 1.11 | -3.01 | -89.35 | -29.84 |
| 10.01 | 1.17 | -3.16 | -89.69 | -27.89 |
| 11.43 | 1.06 | -3.28 | -89.01 | -20.66 |
| 12.86 | 1.24 | -3.48 | -88.14 | -20.39 |
| 14.29 | 1.24 | -3.50 | -89.22 | -27.58 |
| 15.72 | 1.03 | -3.31 | -89.22 | -29.11 |
| 17.14 | 1.15 | -3.25 | -89.95 | -22.93 |
| 18.57 | 1.33 | -3.39 | -90.01 | -20.27 |
| 20.00 | 1.48 | -3.69 | -90.64 | -17.76 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
