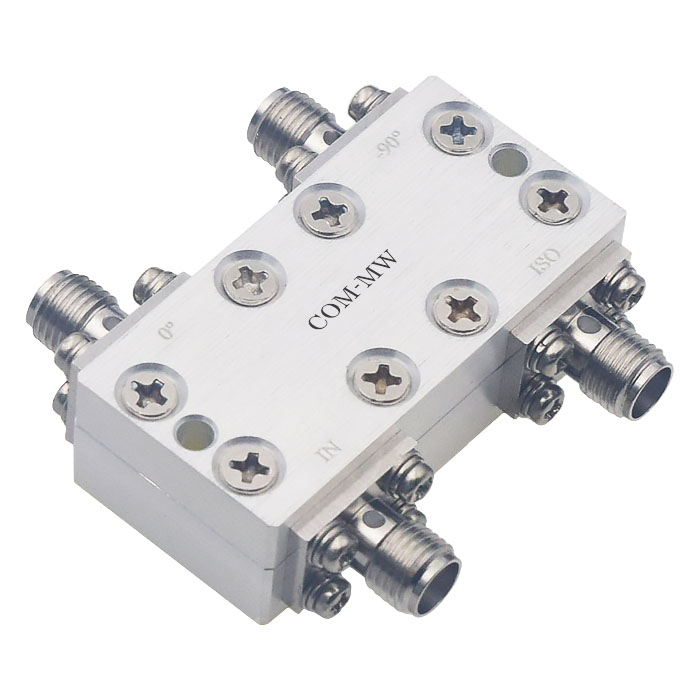

6~18GHz, 30W, 90°电桥, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 0.8 | dB | ||
| 隔离度 | 19 | dB | ||
| 驻波比 | 1.4 | |||
| 幅度平衡 | 0.6 | dB | ||
| 相位平衡 | 5 | ° |
| 功率容量 | 30W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

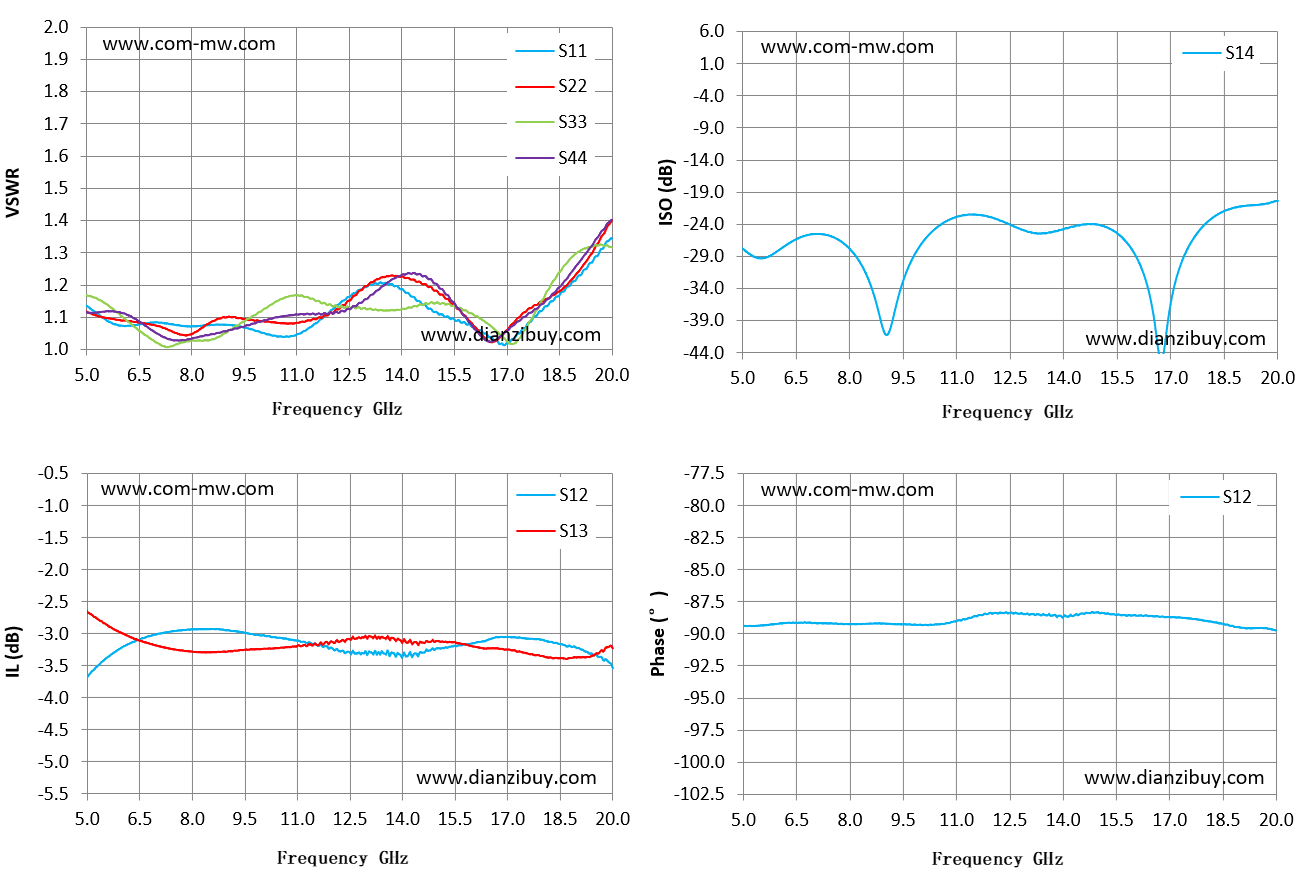

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S14 隔离 dB | S12 相位 ° |
| 5.00 | 1.13 | -3.68 | -2.65 | -27.71 | -89.39 |
| 6.07 | 1.07 | -3.20 | -3.01 | -27.83 | -89.20 |
| 7.14 | 1.08 | -3.00 | -3.21 | -25.47 | -89.17 |
| 8.21 | 1.07 | -2.94 | -3.29 | -29.15 | -89.24 |
| 9.29 | 1.07 | -2.97 | -3.27 | -37.05 | -89.25 |
| 10.36 | 1.04 | -3.06 | -3.23 | -24.89 | -89.30 |
| 11.43 | 1.07 | -3.17 | -3.18 | -22.46 | -88.75 |
| 12.50 | 1.16 | -3.30 | -3.09 | -24.02 | -88.37 |
| 13.57 | 1.21 | -3.28 | -3.04 | -25.27 | -88.57 |
| 14.64 | 1.14 | -3.29 | -3.14 | -23.97 | -88.39 |
| 15.71 | 1.08 | -3.18 | -3.16 | -26.43 | -88.53 |
| 16.79 | 1.02 | -3.06 | -3.24 | -44.43 | -88.67 |
| 17.86 | 1.11 | -3.09 | -3.33 | -24.55 | -88.90 |
| 18.93 | 1.21 | -3.21 | -3.37 | -21.20 | -89.48 |
| 20.00 | 1.34 | -3.55 | -3.23 | -20.32 | -89.75 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
