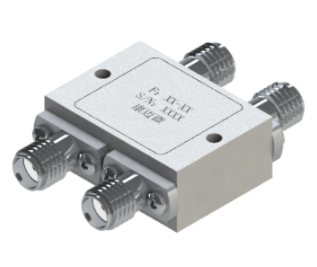

1~300MHz, 1W, 180°电桥, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 300 | MHz |
| 插入损耗 | 0.7 | 1.1 | dB | |
| 隔离度 | 28 | dB | ||
| 驻波比 | 1.35 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | 4 | 8 | ° |
| 功率容量 | 1W设计保证 |
| 相位 | 180°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

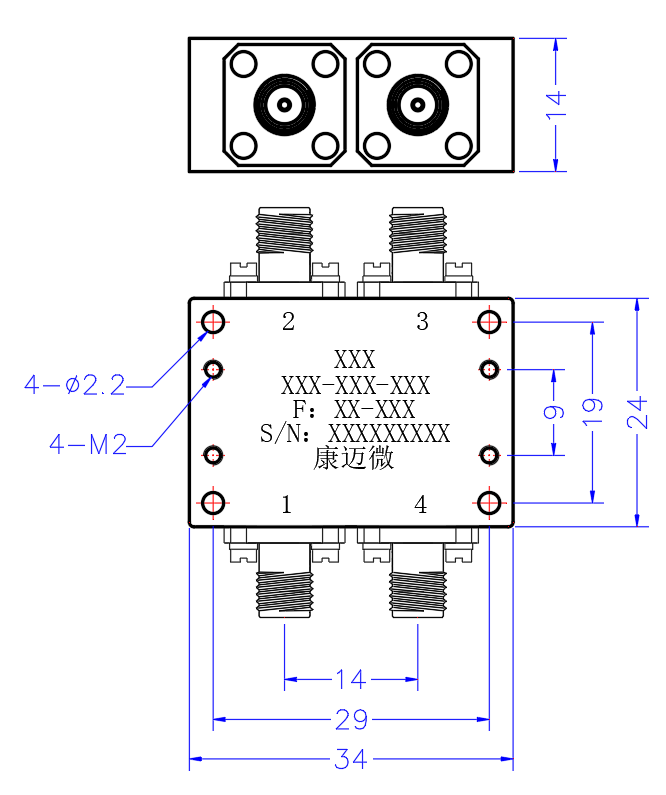

| 输入端口 | 1 |
| 0° | 3 |
| 180° | 2 |
| 隔离 | 4 |

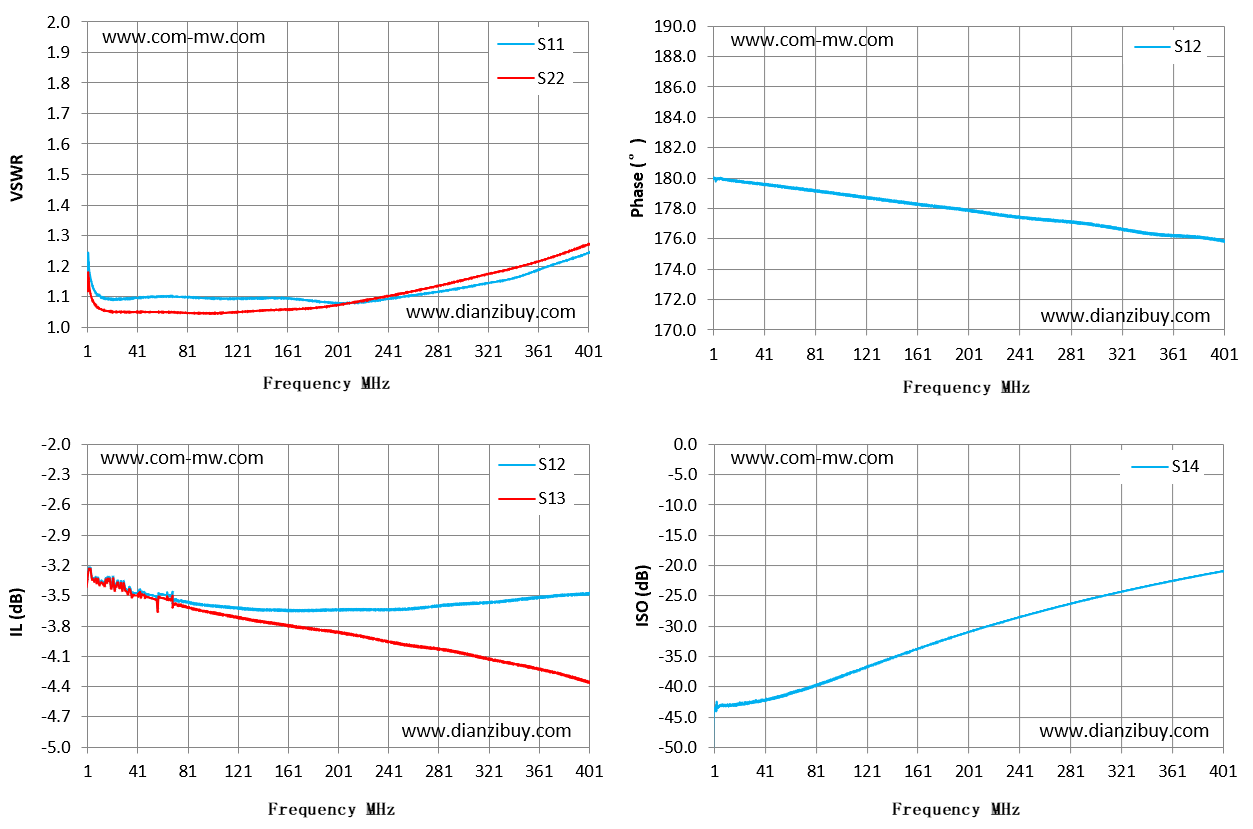

| Frequency MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 相位 ° | S14 隔离 dB |
|---|---|---|---|---|---|
| 1 | 1.18 | -3.3 | -3.32 | 179.97 | -43.73 |
| 30 | 1.09 | -3.37 | -3.39 | 179.66 | -42.6 |
| 58 | 1.1 | -3.48 | -3.52 | 179.37 | -41.47 |
| 87 | 1.1 | -3.58 | -3.64 | 179.07 | -39.32 |
| 115 | 1.09 | -3.62 | -3.7 | 178.76 | -37.18 |
| 144 | 1.09 | -3.64 | -3.76 | 178.44 | -34.97 |
| 172 | 1.09 | -3.65 | -3.82 | 178.14 | -32.91 |
| 201 | 1.08 | -3.64 | -3.86 | 177.85 | -30.93 |
| 230 | 1.09 | -3.64 | -3.93 | 177.5 | -29.13 |
| 258 | 1.1 | -3.63 | -3.99 | 177.25 | -27.51 |
| 287 | 1.12 | -3.59 | -4.04 | 177.03 | -25.94 |
| 315 | 1.14 | -3.57 | -4.11 | 176.69 | -24.57 |
| 344 | 1.16 | -3.54 | -4.18 | 176.31 | -23.23 |
| 372 | 1.2 | -3.51 | -4.26 | 176.14 | -22.03 |
| 401 | 1.24 | -3.48 | -4.36 | 175.83 | -20.88 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
