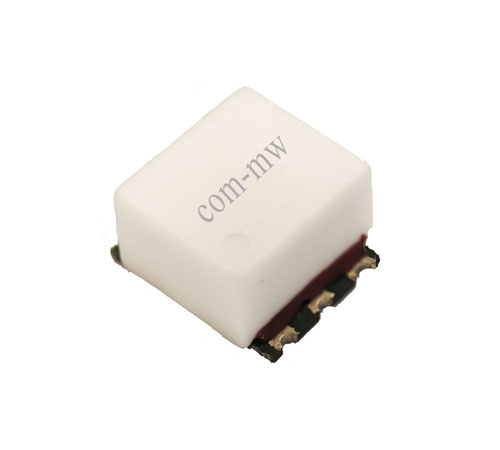

15~75MHz, 2W, 90°电桥, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 15 | ~ | 75 | MHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.35 | |||
| 幅度平衡 | 1 | dB | ||
| 相位平衡 | ±3 | ° |
| 功率容量 | 2W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |

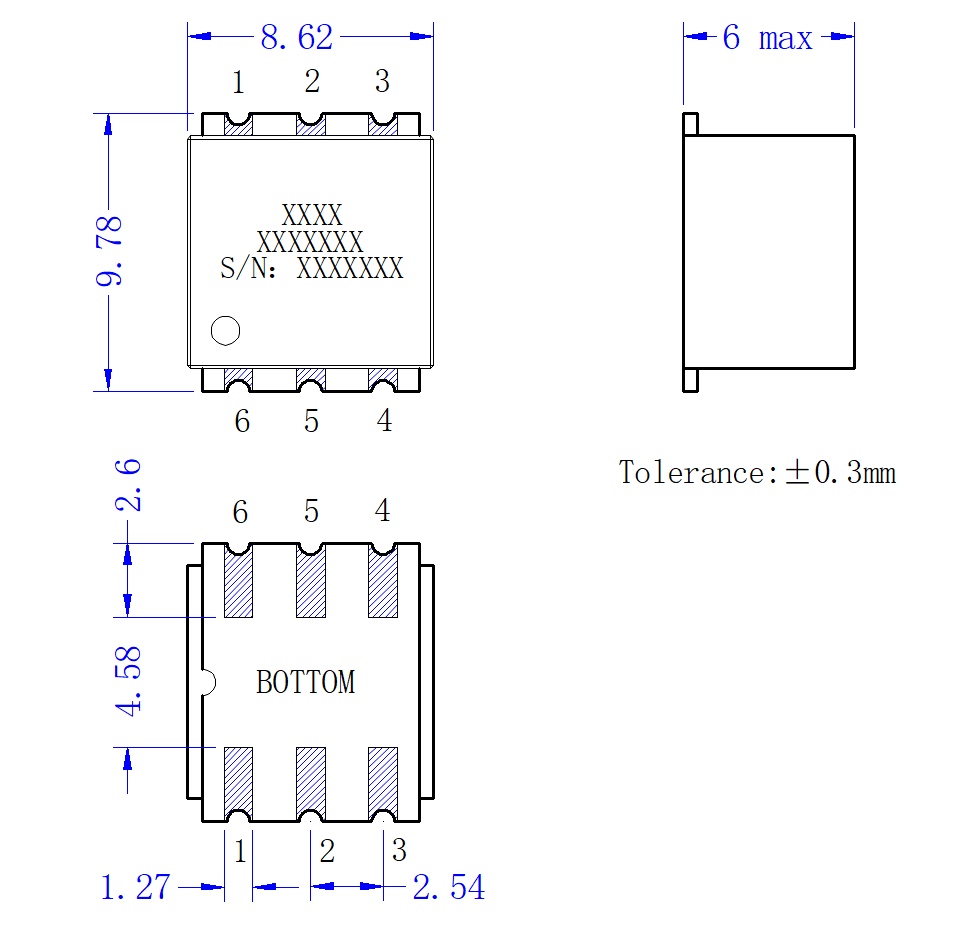

| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

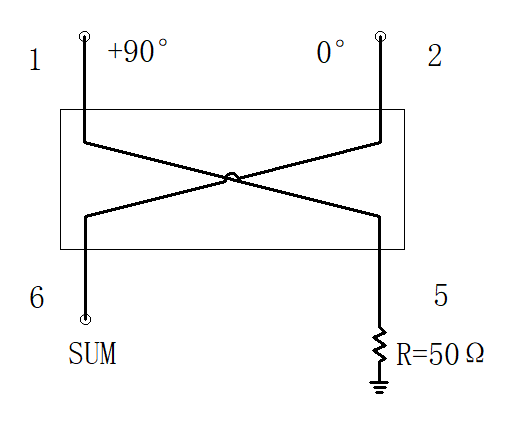

| IN | 6 | --- | --- | --- |
| ISO | 5（接50Ω负载） | --- | --- | --- |
| 0° | 1 | --- | --- | --- |
| -90° | 2 | --- | --- | --- |
| 接地端口 | 3，4 | --- | --- | --- |

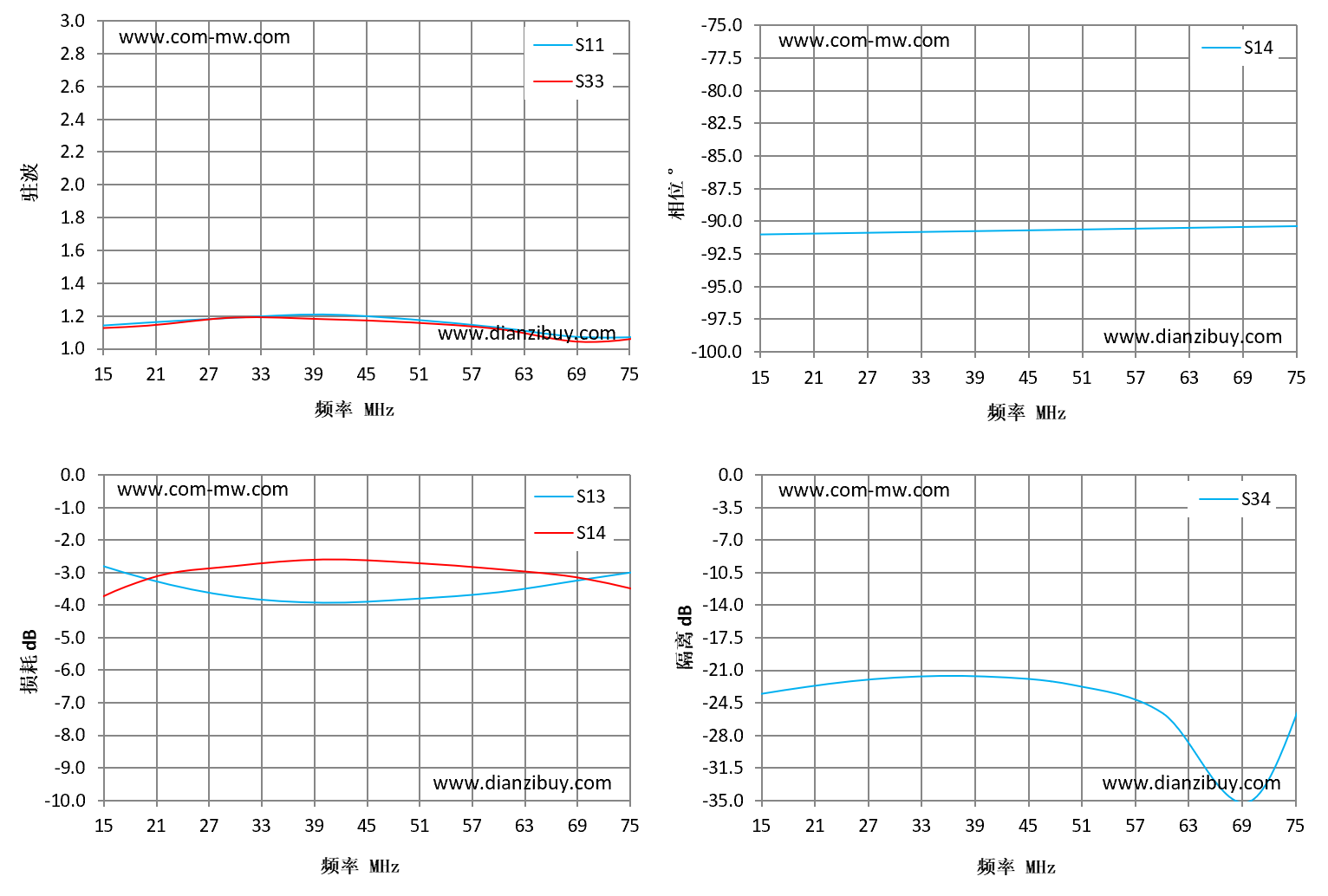

| 频率 MHz | S11 驻波 | S33 驻波 | S13 损耗 dB | S14 损耗 dB | S13 相位 ° | S34 隔离 dB |
| 15 | 1.12 | 1.11 | -2.3 | -4.6 | -91.08 | -24.6 |
| 19 | 1.12 | 1.11 | -2.3 | -4.6 | -91.08 | -24.6 |
| 28 | 1.16 | 1.14 | -3.2 | -3.2 | -90.97 | -22.8 |
| 32 | 1.19 | 1.19 | -3.74 | -2.8 | -90.86 | -21.8 |
| 49 | 1.21 | 1.18 | -3.92 | -2.6 | -90.75 | -21.68 |
| 58 | 1.18 | 1.16 | -3.81 | -2.7 | -90.64 | -22.6 |
| 62 | 1.13 | 1.12 | -3.6 | -2.9 | -90.53 | -25.6 |
| 71 | 1.07 | 1.04 | -3.2 | -3.2 | -90.41 | -35 |
| 75 | 1.07 | 1.04 | -3.2 | -3.2 | -90.41 | -35 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
