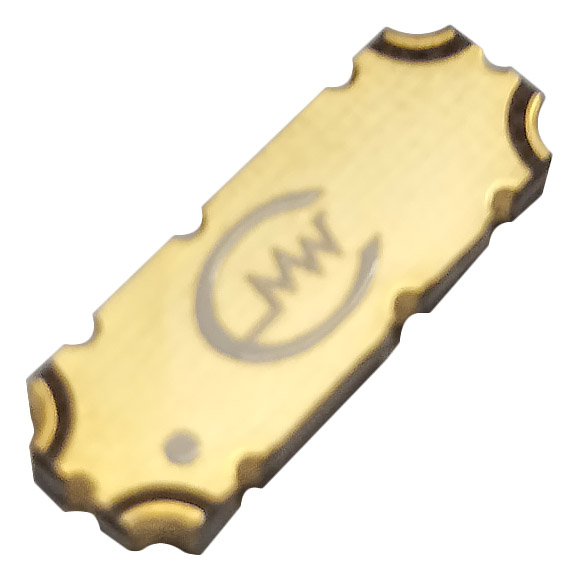

1700~2700MHz, 160W, 90°电桥, 表面贴装, 替代X3C22E1-03S
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1700 | ~ | 2700 | MHz |
| 插入损耗 | 0.2 | dB | ||
| 隔离度 | 20 | 23 | dB | |
| 驻波比 | 1.15 | 1.2 | ||
| 幅度平衡 | ±0.25 | dB | ||
| 相位平衡 | ±4 | ° |
| 功率容量 | 160W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代X3C22E1-03S |

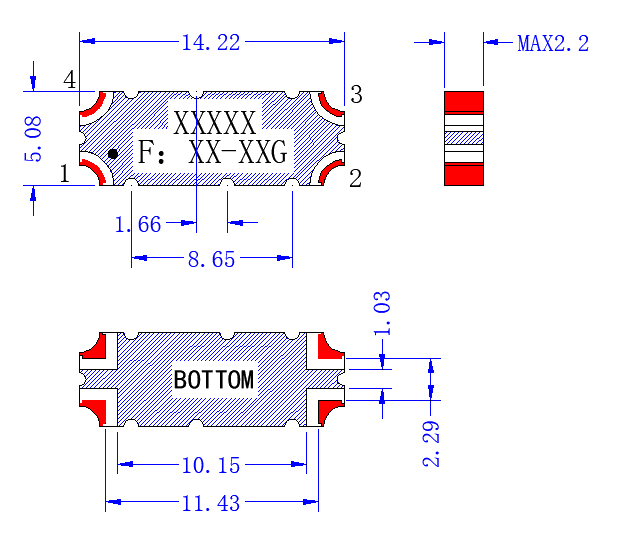

| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

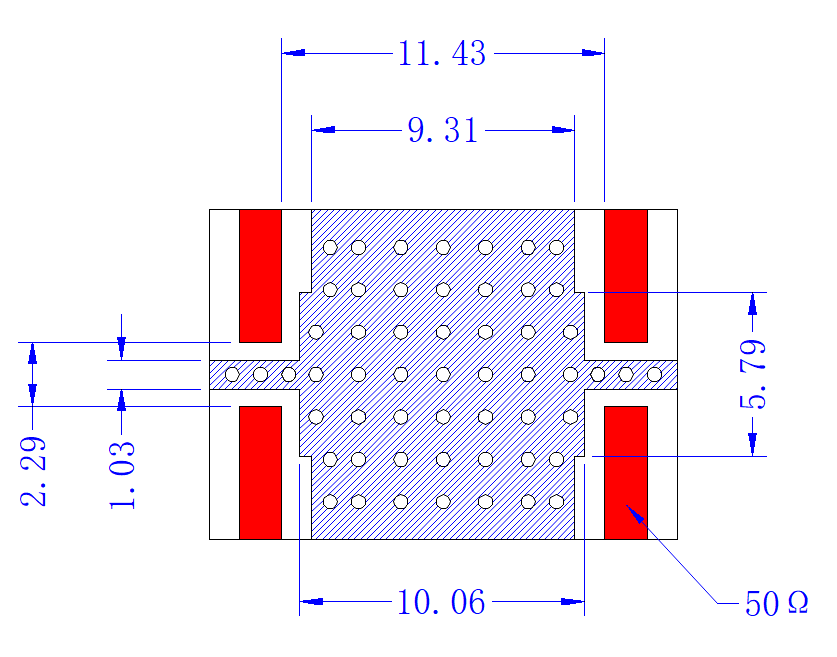

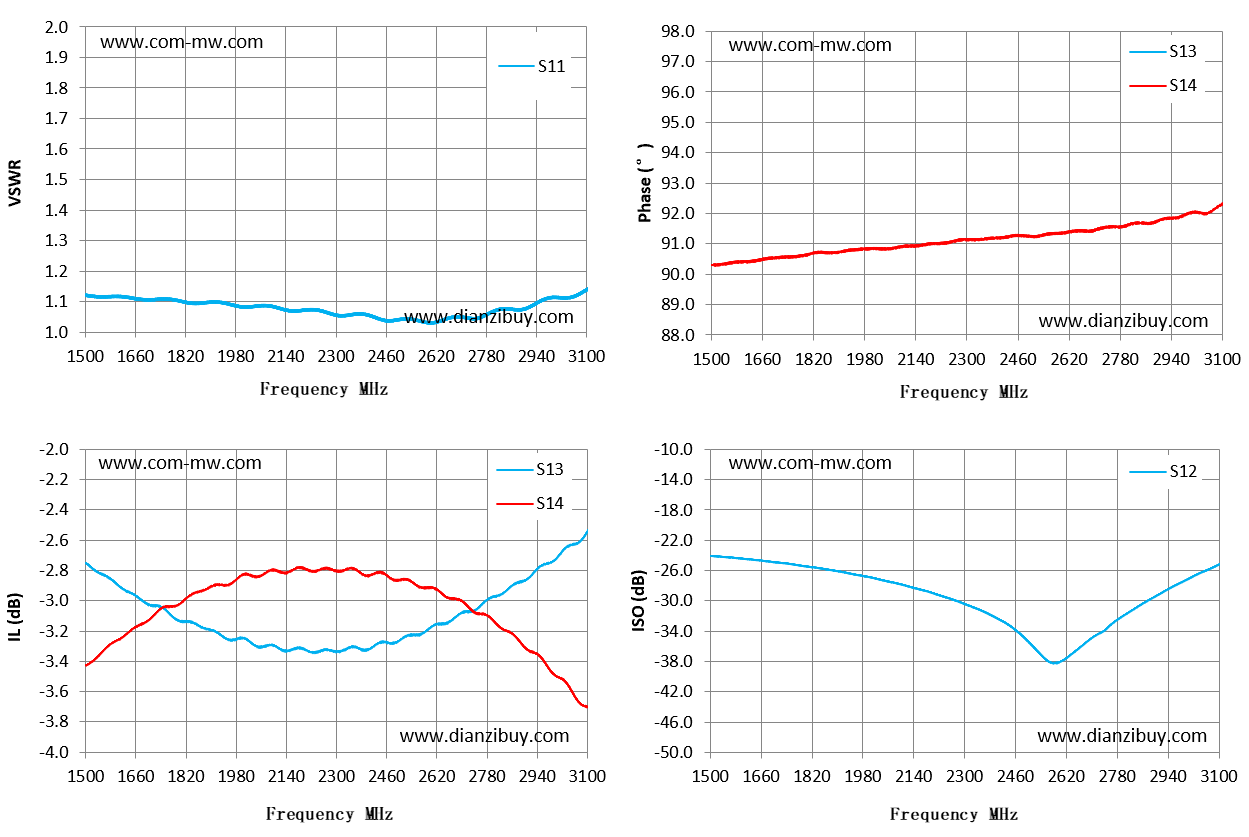

| Frequency MHz | S11 驻波 | S13 损耗 dB | S14 损耗 dB | S14 相位 ° | S12 隔离 dB |
|---|---|---|---|---|---|
| 1500 | 1.12 | -2.75 | -3.43 | 90.3 | -24.07 |
| 1614 | 1.12 | -2.92 | -3.25 | 90.41 | -24.5 |
| 1729 | 1.11 | -3.03 | -3.07 | 90.56 | -25.03 |
| 1843 | 1.09 | -3.15 | -2.95 | 90.72 | -25.7 |
| 1957 | 1.09 | -3.26 | -2.89 | 90.81 | -26.55 |
| 2071 | 1.09 | -3.3 | -2.82 | 90.86 | -27.56 |
| 2186 | 1.07 | -3.31 | -2.78 | 91 | -28.8 |
| 2300 | 1.06 | -3.34 | -2.8 | 91.14 | -30.42 |
| 2414 | 1.05 | -3.31 | -2.83 | 91.21 | -32.58 |
| 2529 | 1.04 | -3.23 | -2.86 | 91.26 | -36.64 |
| 2643 | 1.04 | -3.15 | -2.97 | 91.42 | -36.83 |
| 2757 | 1.05 | -3.04 | -3.09 | 91.56 | -33.28 |
| 2871 | 1.07 | -2.89 | -3.24 | 91.67 | -30.11 |
| 2986 | 1.11 | -2.75 | -3.47 | 91.97 | -27.49 |
| 3100 | 1.14 | -2.54 | -3.7 | 92.31 | -25.22 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
