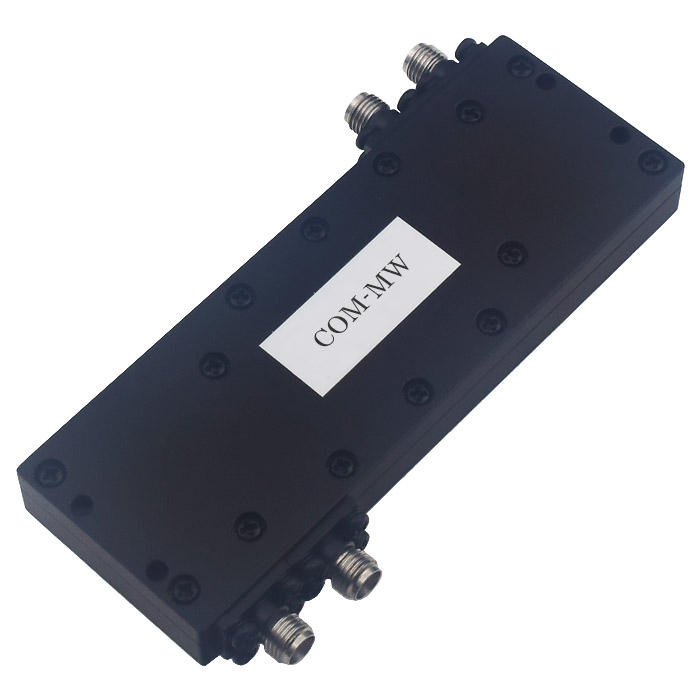

2~18GHz, 30W, 180°电桥, SMA-F
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 2.5 | dB | ||
| 隔离度 | 16 | dB | ||
| 驻波比 | 1.7 | |||
| 幅度平衡 | ±0.8 | dB | ||
| 相位平衡 | ±12 | ° |
| 功率容量 | 30W设计保证 |
| 相位 | 180°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | SMA -F |
| 接口材质 | 不锈钢 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

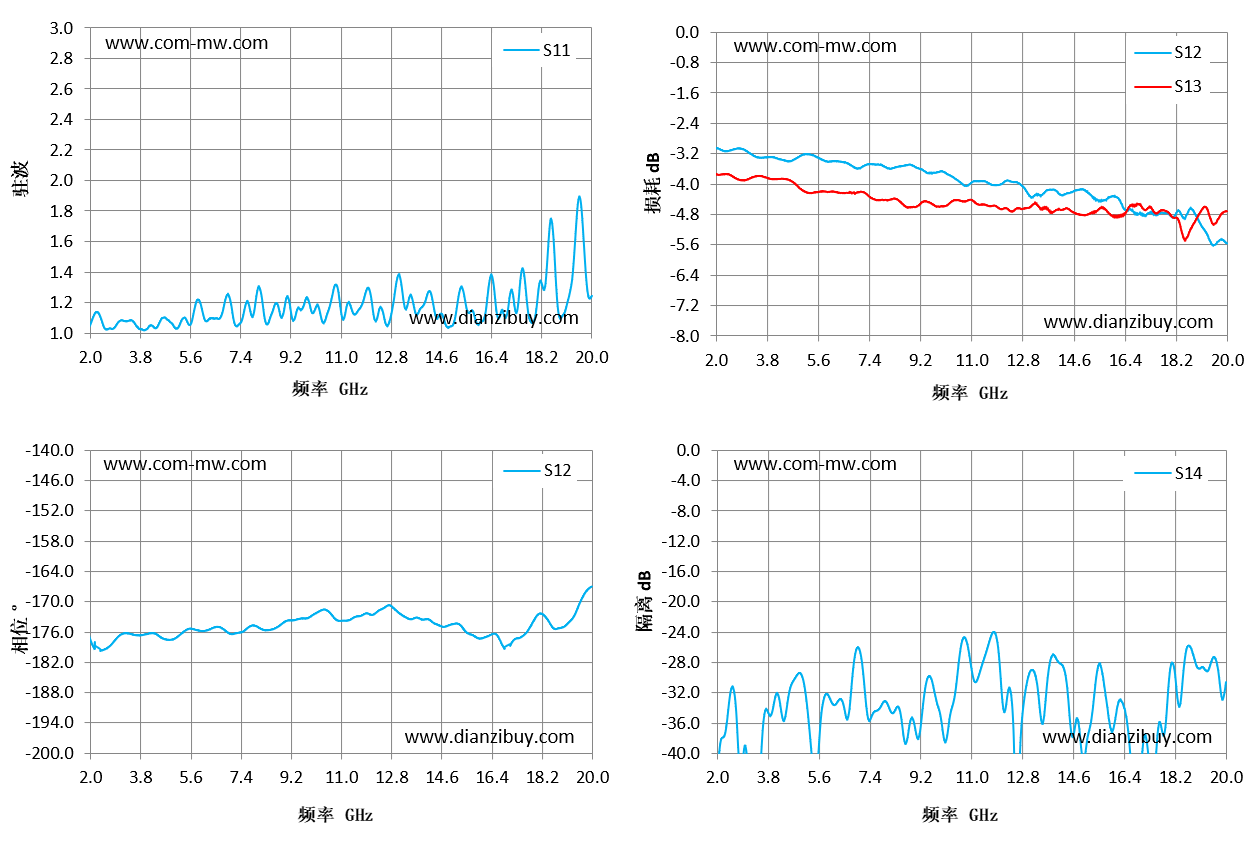

| 频率 GHz | S11 驻波 | S12 相位 ° | S12 损耗 dB | S13 损耗 dB | S14 隔离 dB |
|---|---|---|---|---|---|
| 2 | 1.06 | -177.7 | -3.06 | -3.74 | -42.36 |
| 3.29 | 1.07 | -176.52 | -3.25 | -3.81 | -43.63 |
| 4.57 | 1.1 | -177.61 | -3.4 | -3.89 | -31.46 |
| 5.86 | 1.22 | -175.89 | -3.4 | -4.2 | -32.14 |
| 7.14 | 1.08 | -176.23 | -3.55 | -4.2 | -28.74 |
| 8.43 | 1.09 | -175.41 | -3.54 | -4.43 | -33.98 |
| 9.71 | 1.21 | -173.06 | -3.71 | -4.57 | -32.35 |
| 11 | 1.13 | -173.85 | -3.96 | -4.41 | -28.9 |
| 12.29 | 1.09 | -171.53 | -3.91 | -4.67 | -31.81 |
| 13.57 | 1.2 | -173.27 | -4.22 | -4.61 | -34.83 |
| 14.86 | 1.03 | -174.49 | -4.14 | -4.8 | -38.65 |
| 16.14 | 1.1 | -176.78 | -4.36 | -4.85 | -34.13 |
| 17.43 | 1.34 | -175.02 | -4.8 | -4.73 | -44.66 |
| 18.71 | 1.32 | -174.74 | -4.64 | -5.2 | -25.8 |
| 20 | 1.24 | -180 | -5.57 | -4.71 | -30.57 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
