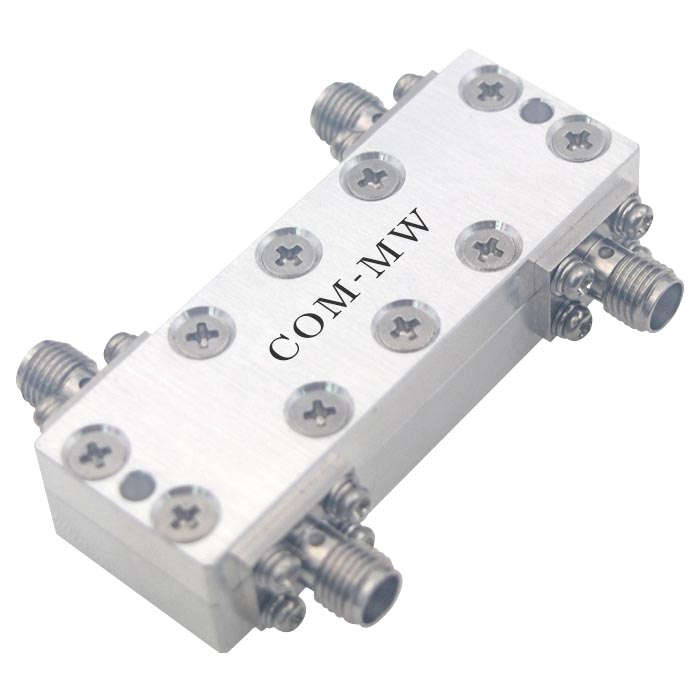

2000~4000MHz, 50W, 90°电桥, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2000 | ~ | 4000 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 22 | dB | ||
| 驻波比 | 1.25 | |||
| 幅度平衡 | 0.4 | dB | ||
| 相位平衡 | 6 | ° |
| 功率容量 | 50W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |

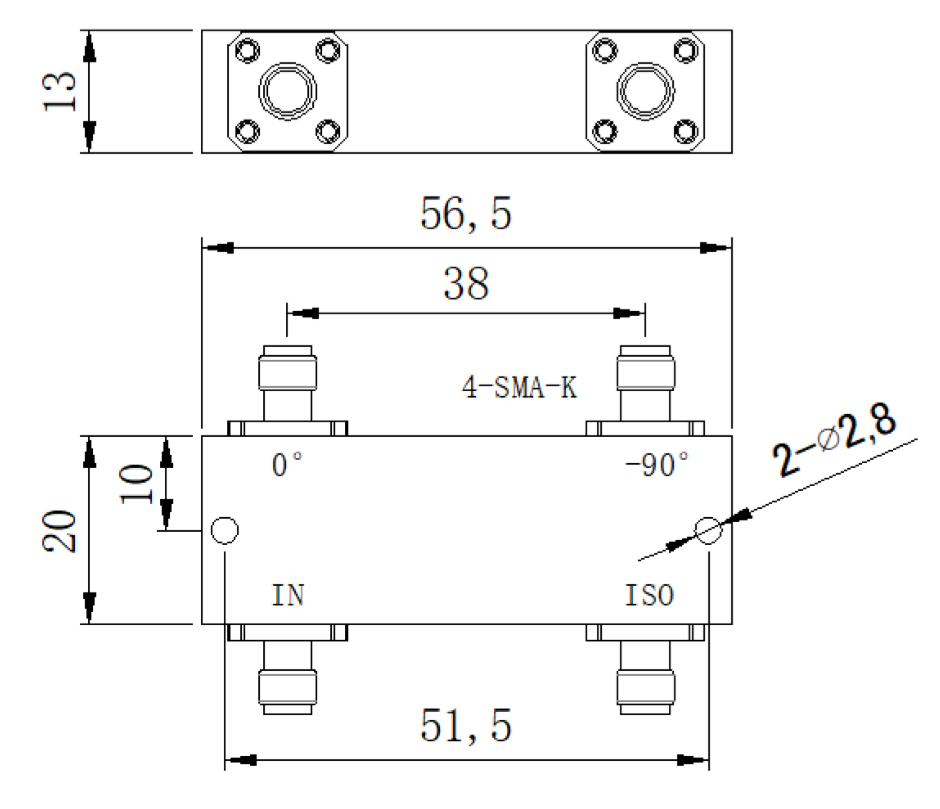

| 接口形式 | SMA-K |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

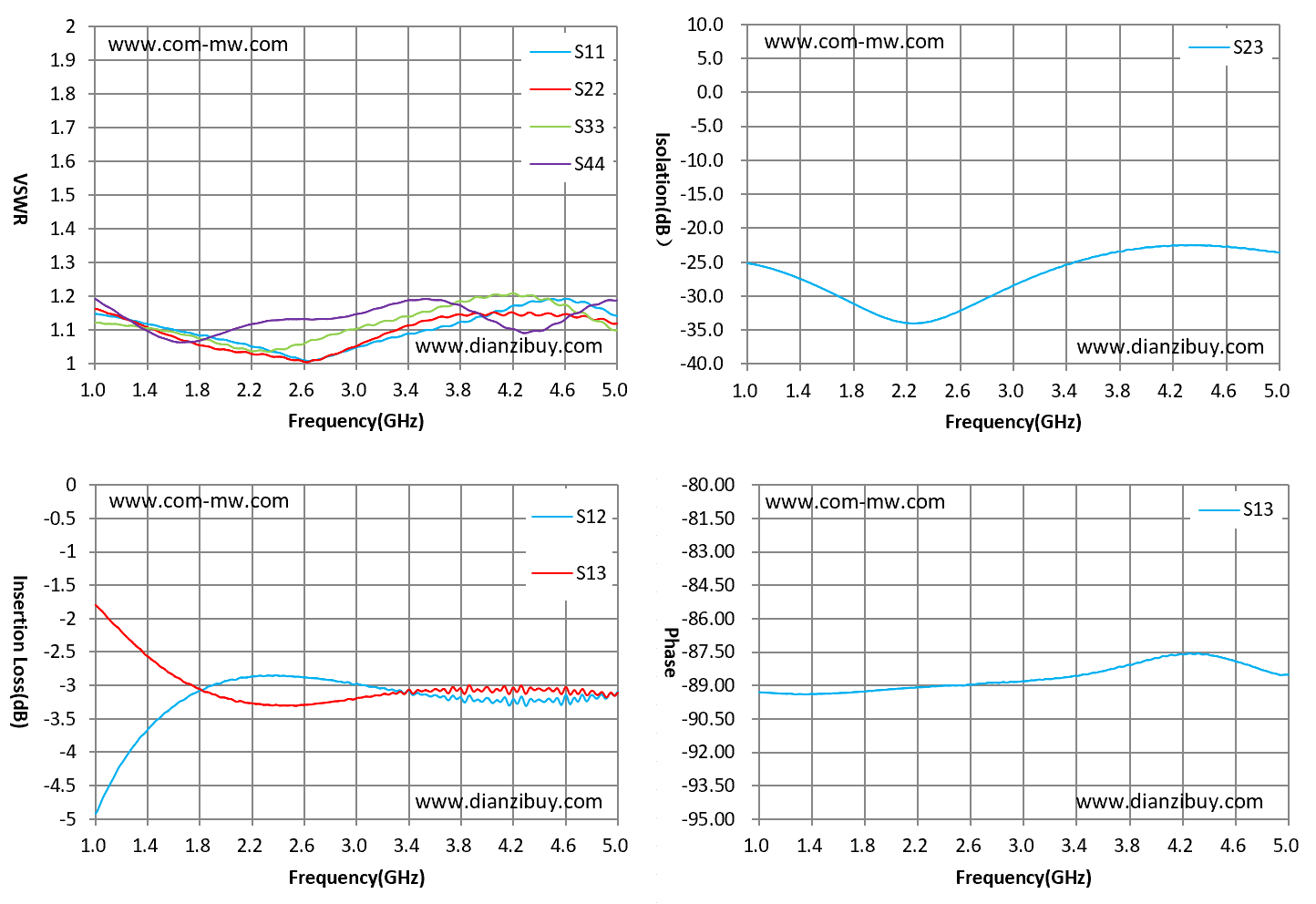

| F(GHz) | S12 IL | S23 ISO | S11 VSWR | S22 VSWR |
| 2 | 2.92 | 33.1 | 1.06 | 1.03 |
| 2.2 | 2.85 | 34.1 | 1.04 | 1.02 |
| 2.4 | 2.85 | 33.4 | 1.02 | 1.01 |
| 2.6 | 2.88 | 32.1 | 1.01 | 1.01 |
| 2.8 | 2.92 | 30.2 | 1.02 | 1.02 |
| 3 | 2.98 | 3.18 | 1.04 | 1.05 |
| 3.2 | 3 | 26.6 | 1.06 | 1.08 |
| 3.4 | 3.11 | 25.1 | 1.08 | 1.11 |
| 3.6 | 3.16 | 24.1 | 1.1 | 1.13 |
| 3.8 | 3.25 | 23.3 | 1.11 | 1.14 |
| 4 | 3.24 | 22.8 | 1.14 | 1.14 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
