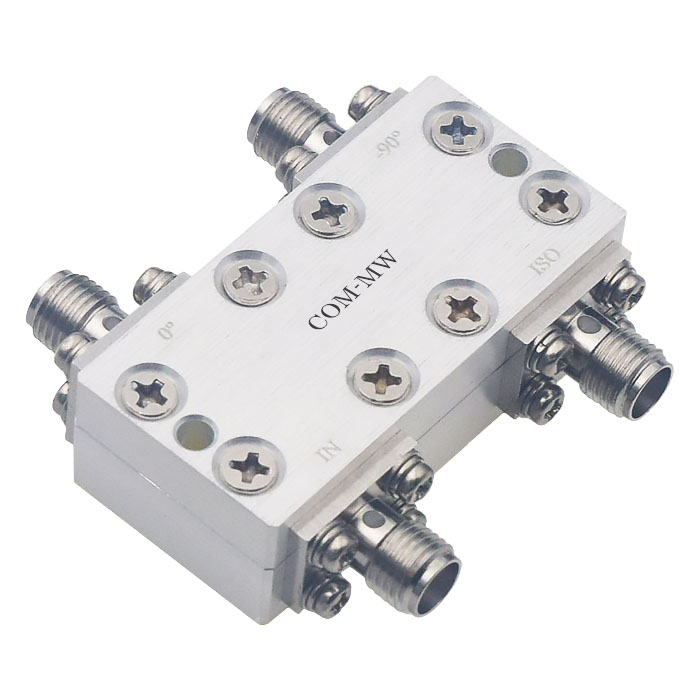

3.5~8GHz, 50W, 90°电桥, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 3.5 | ~ | 8 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.3 | |||
| 幅度平衡 | 0.8 | dB | ||
| 相位平衡 | 8 | ° |
| 功率容量 | 50W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

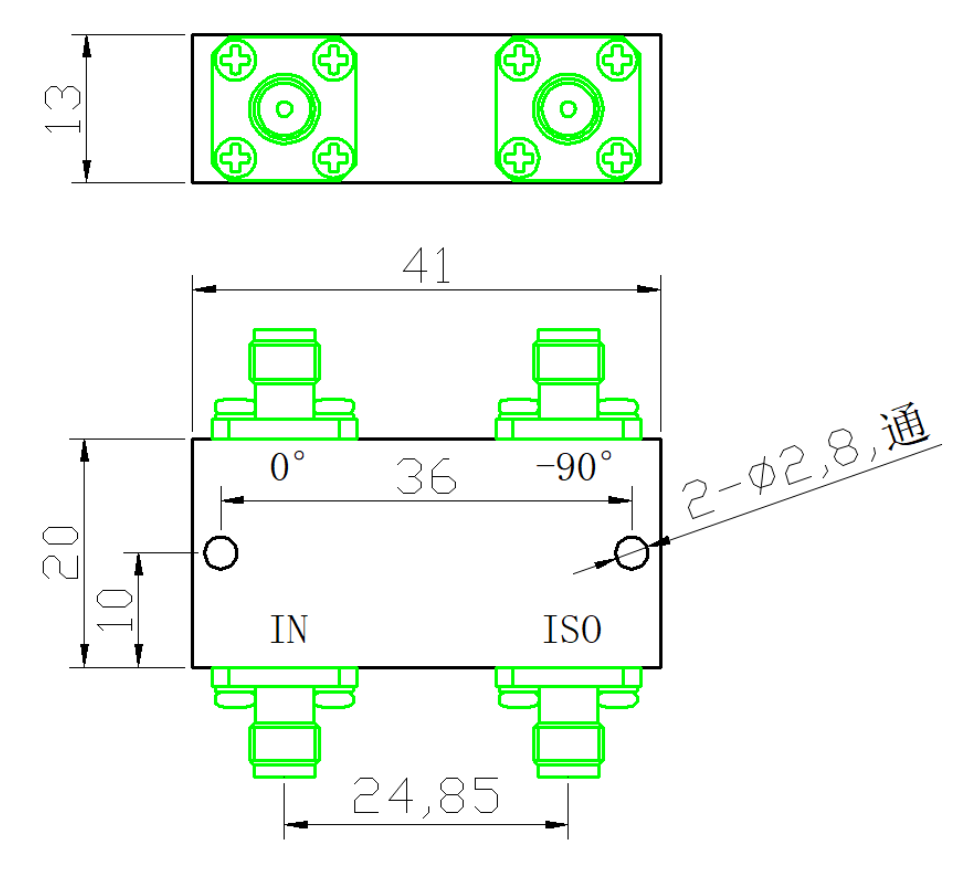

| 输出端口 | ---（0°） |
| 输出端口 | ---（+90°） |

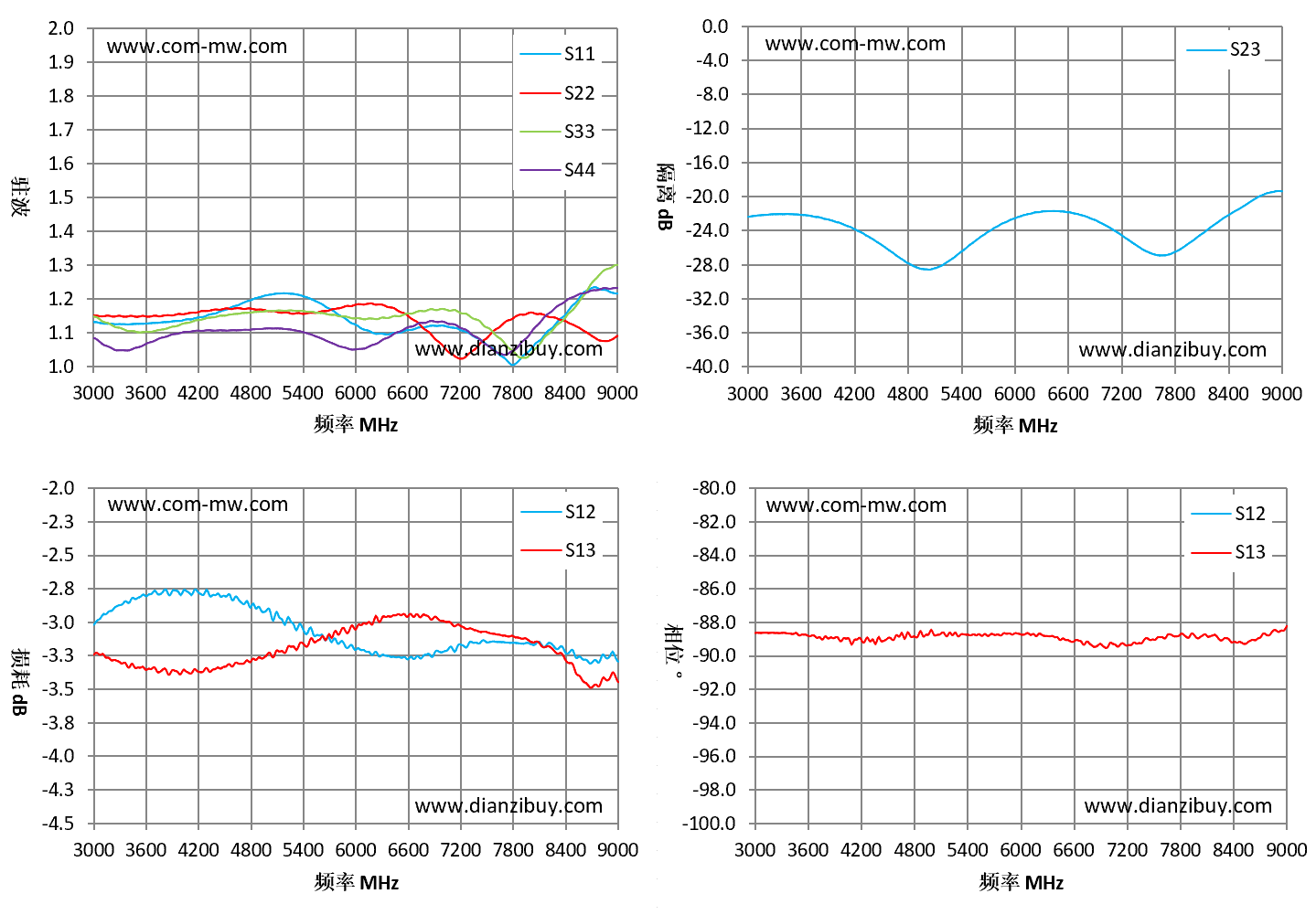

| 频率 MHz | S11 驻波 | S23 隔离 dB | S12 损耗 dB | S13 损耗 dB | S13 相位 ° |
| 3000 | 1.13 | -22.4 | -3.02 | -3.24 | -88.64 |
| 3429 | 1.12 | -22.07 | -2.83 | -3.31 | -88.7 |
| 3857 | 1.13 | -22.64 | -2.8 | -3.39 | -88.9 |
| 4286 | 1.15 | -24.31 | -2.76 | -3.34 | -89.07 |
| 4714 | 1.19 | -27.3 | -2.87 | -3.31 | -88.66 |
| 5143 | 1.22 | -28.3 | -2.97 | -3.22 | -88.73 |
| 5571 | 1.19 | -25.11 | -3.1 | -3.13 | -88.78 |
| 6000 | 1.12 | -22.58 | -3.2 | -3.05 | -88.72 |
| 6429 | 1.1 | -21.71 | -3.26 | -2.95 | -89 |
| 6857 | 1.12 | -22.63 | -3.25 | -2.98 | -89.42 |
| 7286 | 1.1 | -25.2 | -3.16 | -3.05 | -89.21 |
| 7714 | 1.02 | -26.88 | -3.15 | -3.1 | -88.8 |
| 8143 | 1.08 | -24.09 | -3.18 | -3.19 | -88.81 |
| 8571 | 1.21 | -21.12 | -3.26 | -3.41 | -89.14 |
| 9000 | 1.22 | -19.38 | -3.29 | -3.45 | -88.21 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
