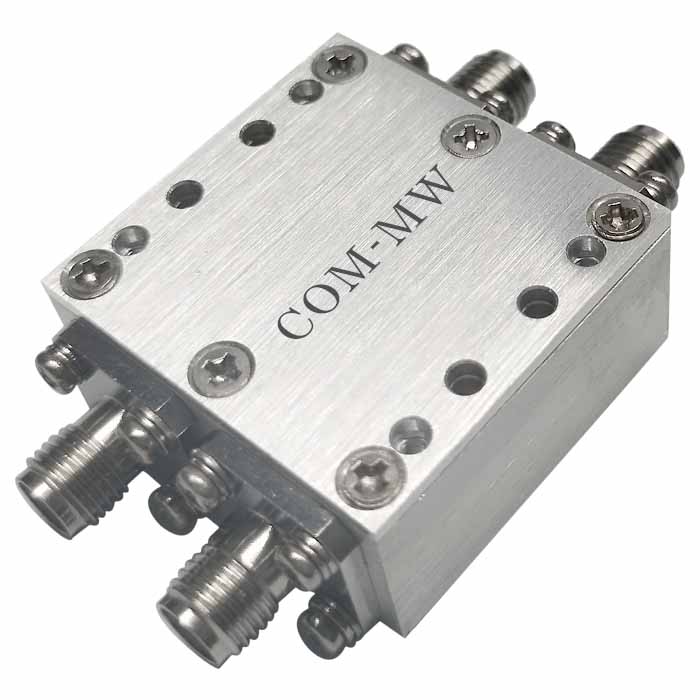

40~100MHz, 1W, 90°电桥, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 40 | ~ | 100 | MHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.25 | |||
| 幅度平衡 | 1 | dB | ||
| 相位平衡 | 3 | ° |
| 功率容量 | 1W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 质量等级 | 工业级 |

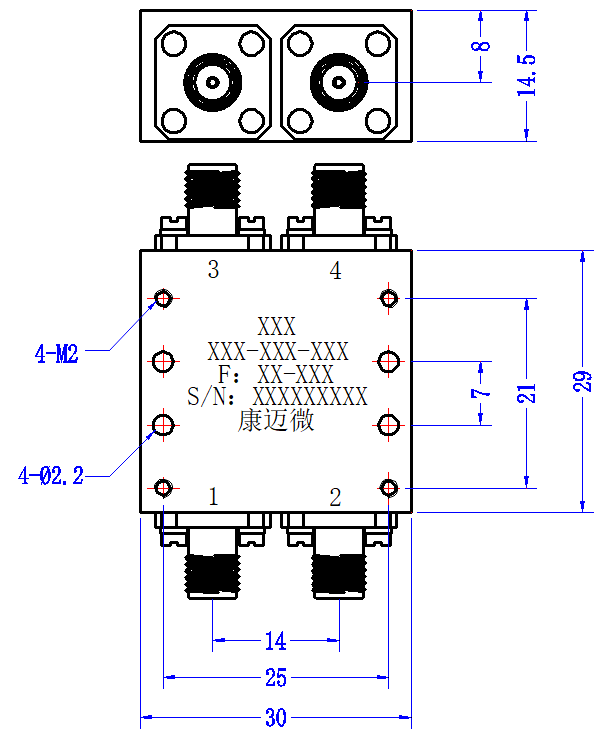

| in | 23 |
| 0° | 32 |
| -90° | 41 |
| iso | 14 |

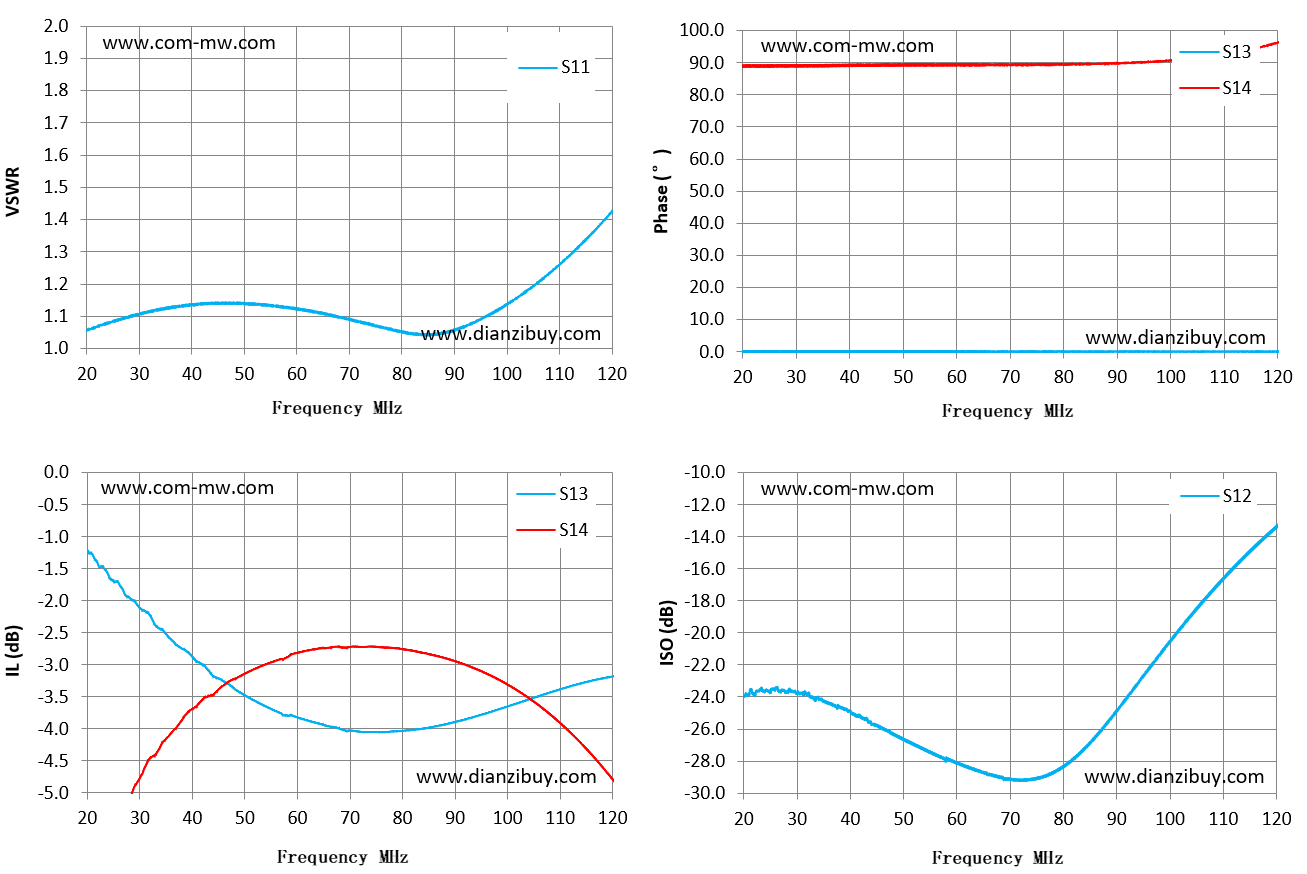

| Frequency MHz | S11 驻波 | S13 损耗 dB | S14 损耗 dB | S14 相位 ° | S12 隔离 dB |
| 20.00 | 1.06 | -1.21 | -6.88 | 89.00 | -23.95 |
| 27.00 | 1.09 | -1.87 | -5.27 | 89.03 | -23.68 |
| 34.00 | 1.12 | -2.45 | -4.27 | 89.09 | -24.02 |
| 41.00 | 1.14 | -2.95 | -3.63 | 89.19 | -25.16 |
| 49.00 | 1.14 | -3.43 | -3.18 | 89.31 | -26.48 |
| 56.00 | 1.13 | -3.73 | -2.93 | 89.35 | -27.61 |
| 63.00 | 1.12 | -3.90 | -2.76 | 89.37 | -28.50 |
| 70.00 | 1.09 | -4.03 | -2.72 | 89.38 | -29.14 |
| 77.00 | 1.06 | -4.05 | -2.73 | 89.42 | -28.88 |
| 84.00 | 1.04 | -4.00 | -2.82 | 89.55 | -27.21 |
| 91.00 | 1.06 | -3.87 | -2.97 | 89.85 | -24.44 |
| 99.00 | 1.13 | -3.68 | -3.26 | 90.54 | -20.95 |
| 106.00 | 1.21 | -3.49 | -3.64 | 91.66 | -18.10 |
| 113.00 | 1.31 | -3.31 | -4.14 | 93.47 | -15.57 |
| 120.00 | 1.42 | -3.18 | -4.79 | 96.22 | -13.37 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
