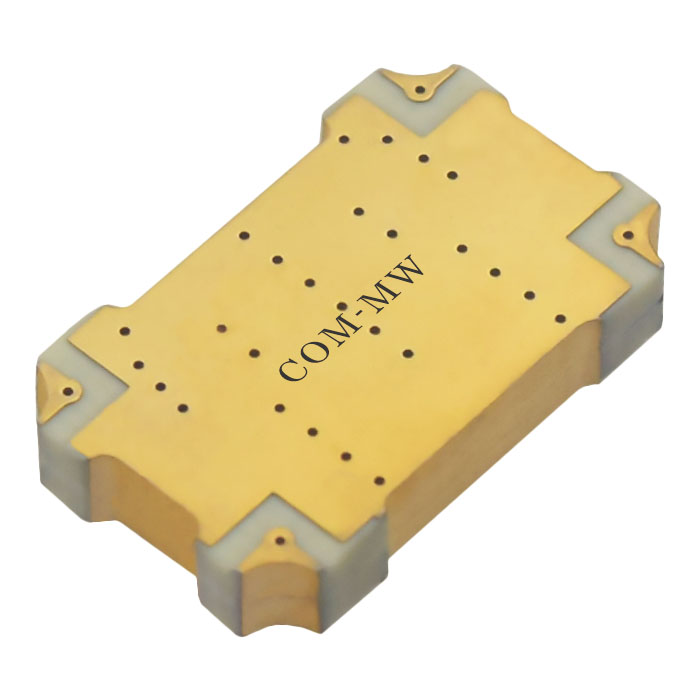

400~1200MHz, 200W, 90°电桥, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 400 | ~ | 1200 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 18 | 20 | dB | |
| 驻波比 | 1.2 | 1.3 | ||
| 幅度平衡 | ±0.95 | dB | ||
| 相位平衡 | ±4 | ° |
| 功率容量 | 200W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+105℃设计保证 |
| 质量等级 | 工业级 |

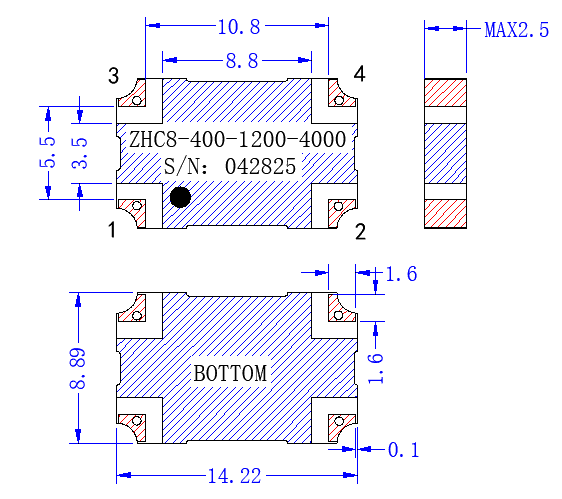

| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

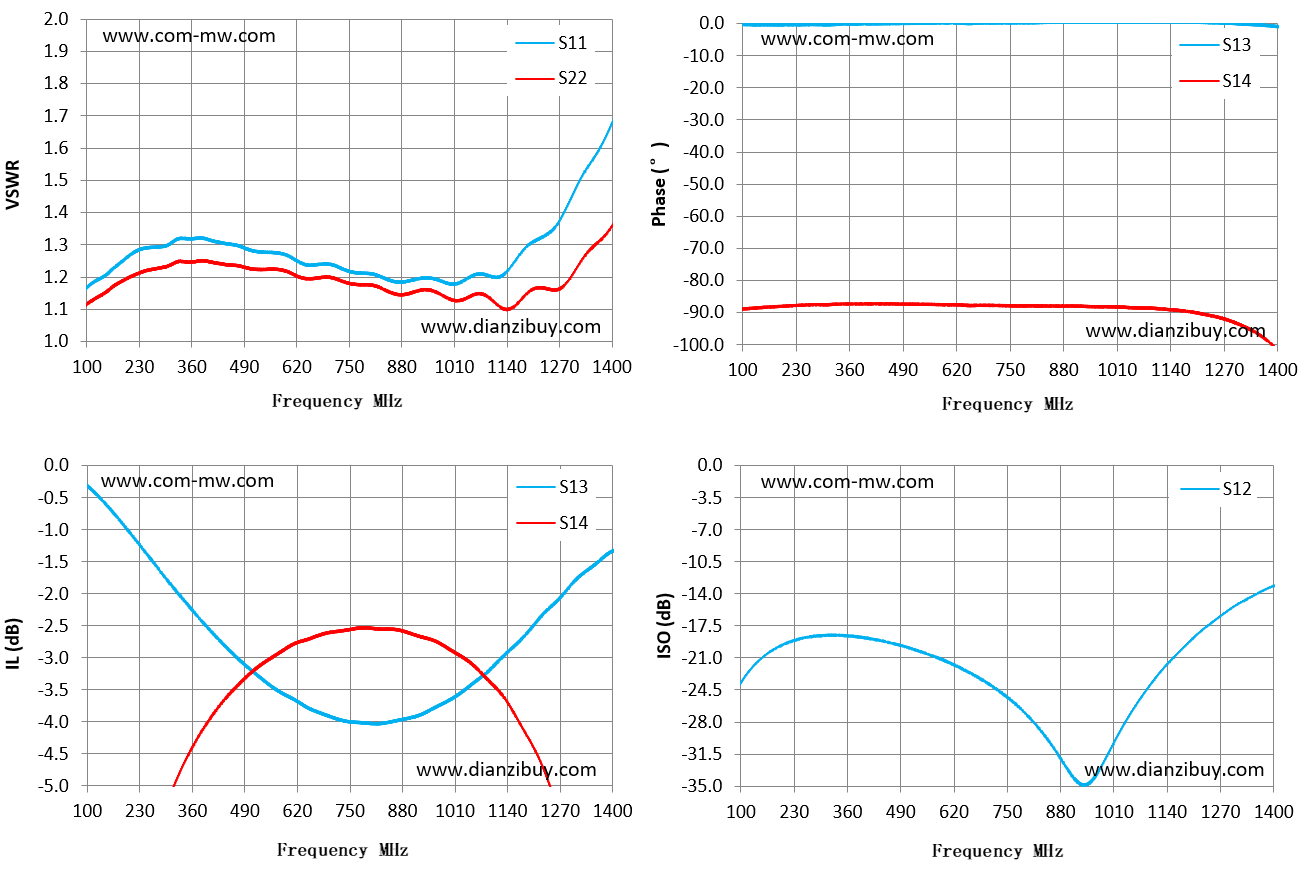

| Frequency MHz | S11 驻波 | S13 损耗 dB | S14 损耗 dB | S14 相位 ° | S12 隔离 dB |
| 100.00 | 1.17 | -0.31 | -12.55 | -88.87 | -23.73 |
| 193.00 | 1.26 | -0.95 | -7.75 | -88.05 | -19.77 |
| 286.00 | 1.29 | -1.69 | -5.47 | -87.52 | -18.61 |
| 379.00 | 1.32 | -2.40 | -4.19 | -87.29 | -18.66 |
| 471.00 | 1.30 | -3.00 | -3.44 | -87.33 | -19.43 |
| 564.00 | 1.28 | -3.48 | -2.97 | -87.47 | -20.73 |
| 657.00 | 1.24 | -3.81 | -2.69 | -87.79 | -22.60 |
| 750.00 | 1.22 | -4.00 | -2.56 | -87.86 | -25.30 |
| 843.00 | 1.19 | -4.01 | -2.55 | -87.95 | -29.59 |
| 936.00 | 1.20 | -3.86 | -2.69 | -88.09 | -34.88 |
| 1029.00 | 1.19 | -3.53 | -2.99 | -88.36 | -28.72 |
| 1121.00 | 1.20 | -3.03 | -3.54 | -88.89 | -22.67 |
| 1214.00 | 1.32 | -2.42 | -4.52 | -90.35 | -18.41 |
| 1307.00 | 1.47 | -1.79 | -6.25 | -93.72 | -15.28 |
| 1400.00 | 1.68 | -1.33 | -9.30 | -101.72 | -13.15 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
