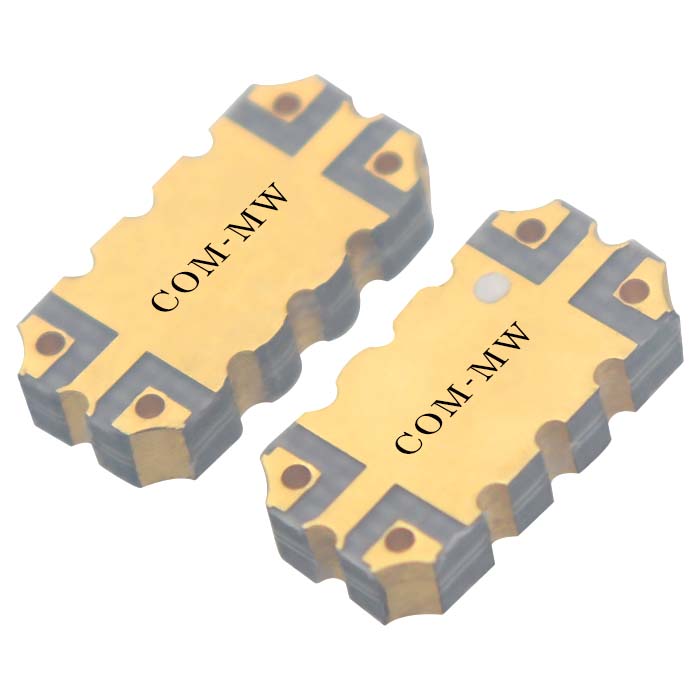

4000~8000MHz, 75W, 90°电桥, 表面贴装, 替代IPP-7039
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 4000 | ~ | 8000 | MHz |
| 插入损耗 | 0.3 | dB | ||
| 隔离度 | 16 | 17 | dB | |
| 驻波比 | 1.3 | 1.4 | ||
| 幅度平衡 | ±0.6 | dB | ||
| 相位平衡 | ±6 | ° |
| 功率容量 | 75W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |

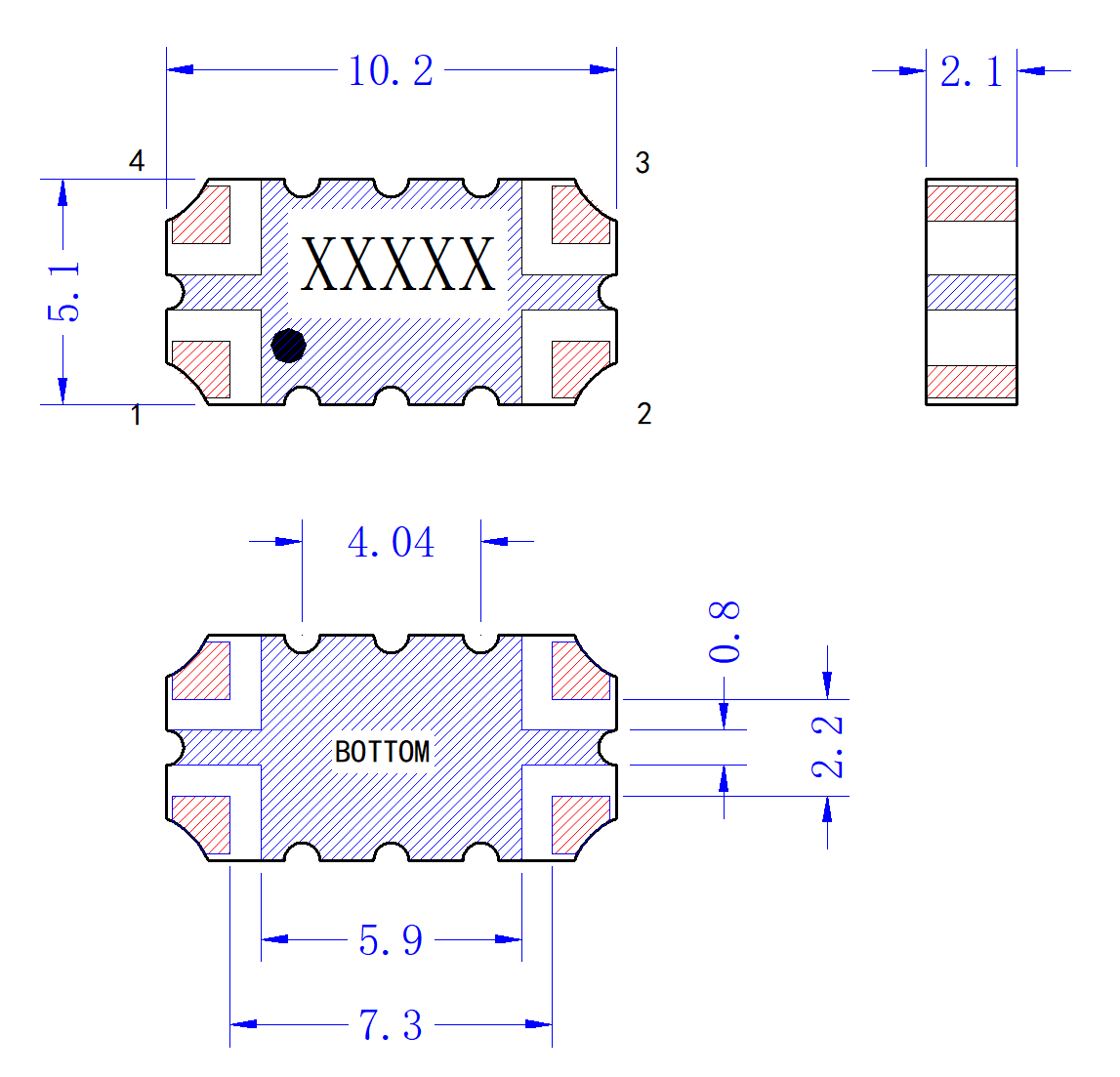

| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代IPP-7039 |
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 4 | 3 | 2 | 1 |
| -90° | 3 | 4 | 1 | 2 |

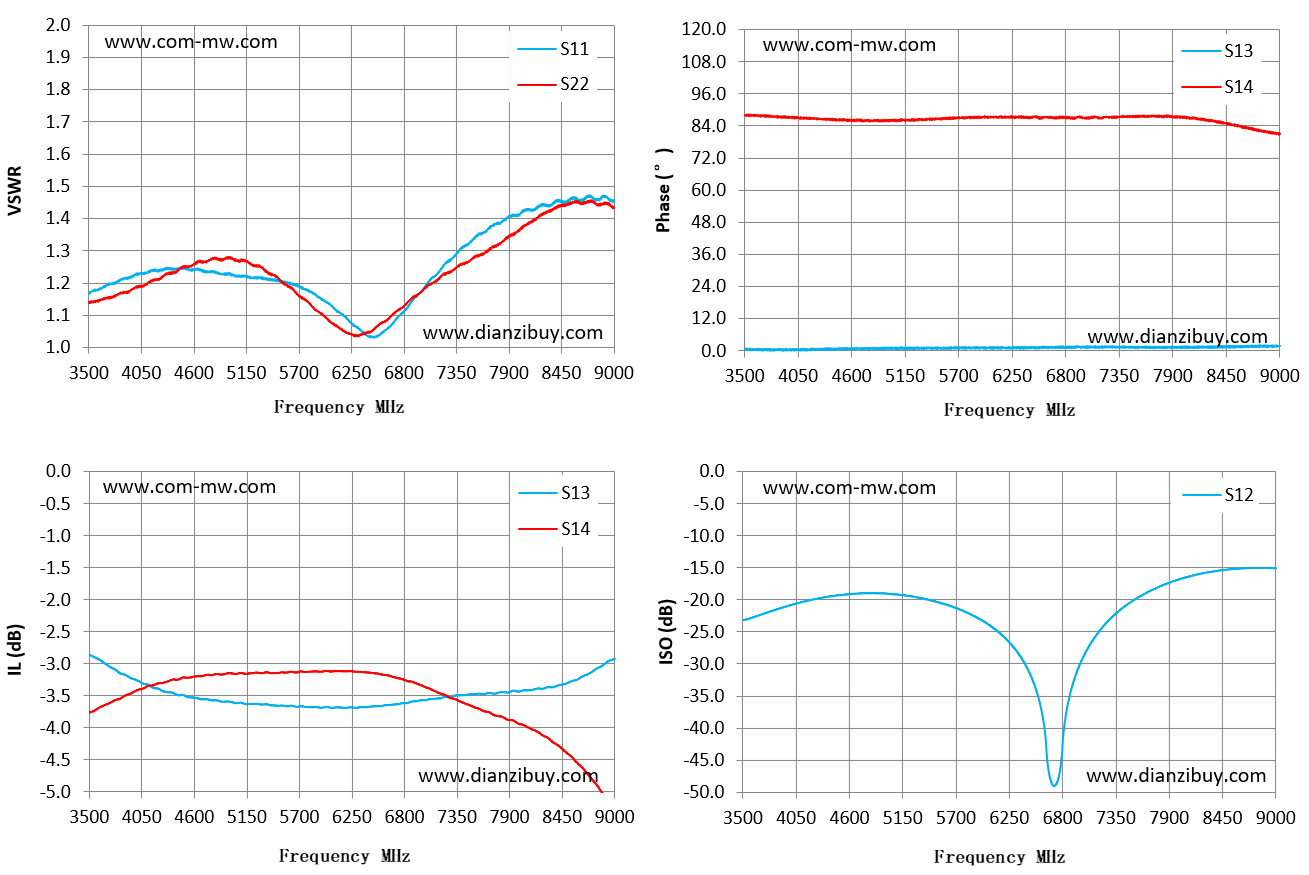

| Frequency MHz | S11 驻波 | S13 损耗 dB | S14 损耗 dB | S14 相位 ° | S12 隔离 dB |
| 3500 | 1.17 | -2.86 | -3.76 | 88.13 | -23.14 |
| 3893 | 1.22 | -3.18 | -3.48 | 87.33 | -21.25 |
| 4286 | 1.24 | -3.43 | -3.29 | 86.57 | -19.74 |
| 4679 | 1.24 | -3.55 | -3.19 | 86.06 | -19 |
| 5071 | 1.22 | -3.61 | -3.14 | 85.97 | -19.1 |
| 5464 | 1.21 | -3.65 | -3.14 | 86.62 | -20.14 |
| 6250 | 1.08 | -3.68 | -3.11 | 87.3 | -26.62 |
| 6643 | 1.06 | -3.64 | -3.18 | 87.19 | -45.36 |
| 7036 | 1.2 | -3.56 | -3.37 | 87.01 | -28.2 |
| 7429 | 1.31 | -3.49 | -3.62 | 87.46 | -21.12 |
| 7821 | 1.39 | -3.44 | -3.82 | 87.57 | -17.75 |
| 8214 | 1.44 | -3.39 | -4.08 | 86.42 | -15.92 |
| 8607 | 1.46 | -3.25 | -4.55 | 83.61 | -15.11 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
