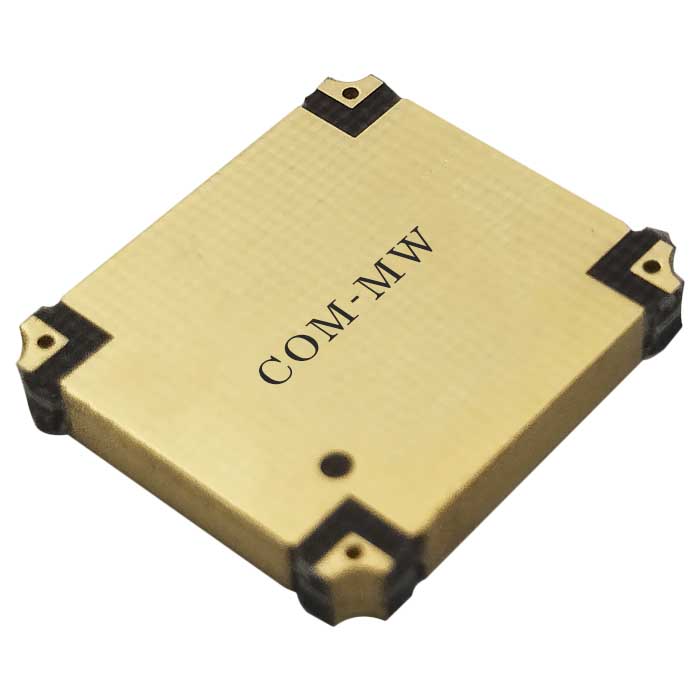

470~1500MHz, 200W, 90°电桥, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 470 | ~ | 1500 | MHz |
| 插入损耗 | 0.3 | dB | ||
| 隔离度 | 18 | 20 | dB | |
| 驻波比 | 1.2 | 1.25 | ||
| 幅度平衡 | ±1 | dB | ||
| 相位平衡 | ±4 | ° |
| 功率容量 | 200W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |

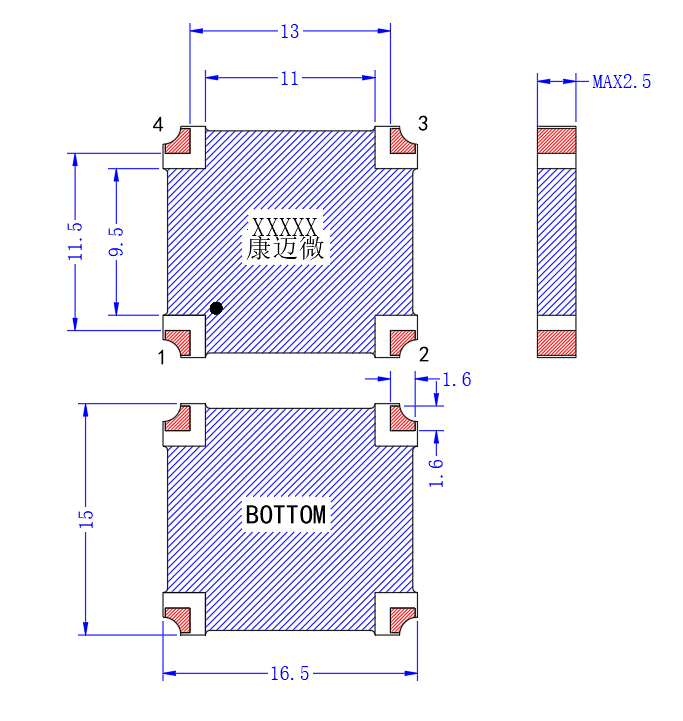

| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

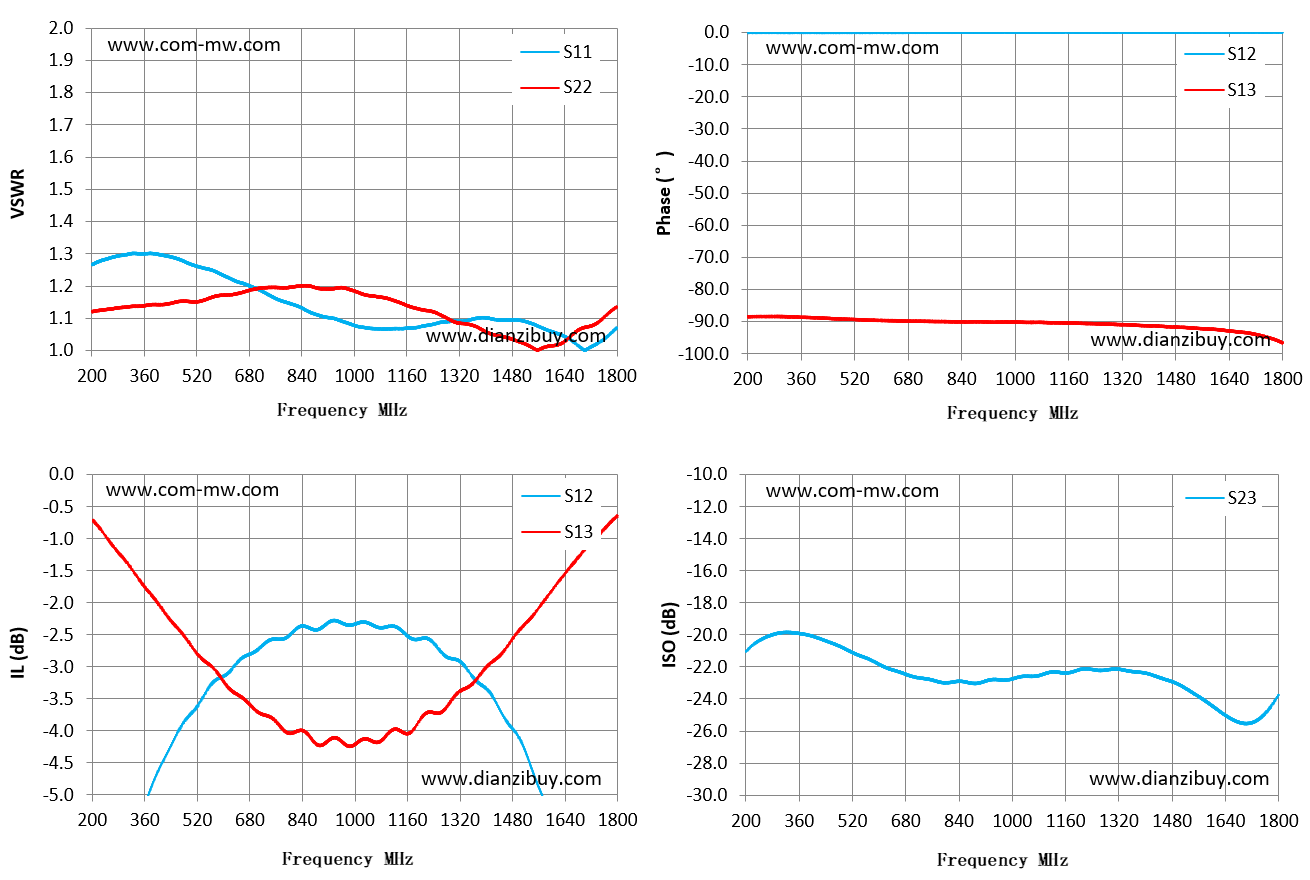

| Frequency MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 200 | 1.27 | -8.68 | -0.71 | -88.47 | -21.06 |
| 314 | 1.3 | -5.85 | -1.43 | -88.44 | -19.85 |
| 429 | 1.29 | -4.34 | -2.21 | -88.94 | -20.29 |
| 543 | 1.26 | -3.43 | -2.91 | -89.43 | -21.31 |
| 657 | 1.21 | -2.86 | -3.48 | -89.79 | -22.29 |
| 771 | 1.16 | -2.57 | -3.92 | -89.98 | -22.89 |
| 886 | 1.11 | -2.42 | -4.22 | -90.03 | -23.04 |
| 1000 | 1.08 | -2.33 | -4.21 | -90.14 | -22.75 |
| 1114 | 1.07 | -2.36 | -3.99 | -90.36 | -22.33 |
| 1229 | 1.08 | -2.58 | -3.71 | -90.61 | -22.12 |
| 1343 | 1.09 | -3.05 | -3.32 | -91.04 | -22.23 |
| 1457 | 1.09 | -3.81 | -2.73 | -91.58 | -22.77 |
| 1571 | 1.07 | -5.02 | -2.01 | -92.28 | -24.01 |
| 1686 | 1.01 | -7.27 | -1.25 | -93.4 | -25.5 |
| 1800 | 1.07 | -11.87 | -0.64 | -96.68 | -23.73 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
