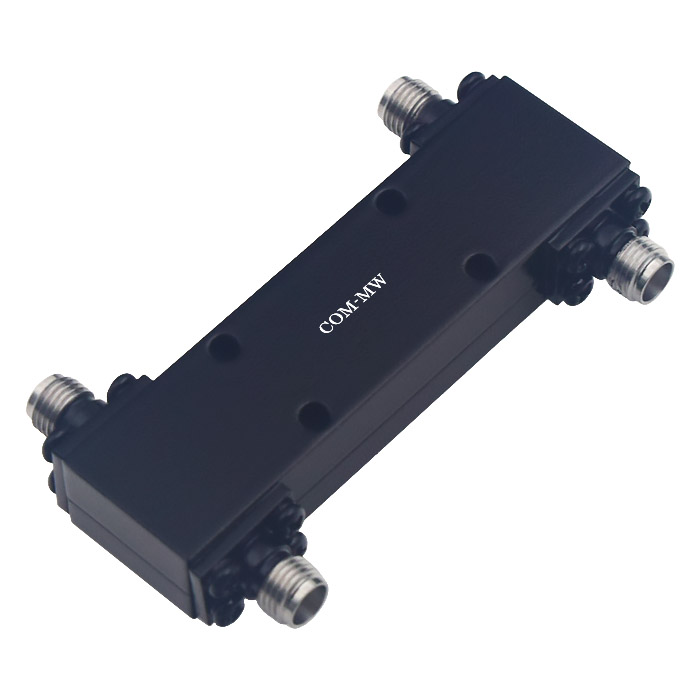

1000~4000MHz, 50W, 90°电桥, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1000 | ~ | 4000 | MHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.25 | |||
| 幅度平衡 | 1 | dB | ||
| 相位平衡 | ±3 | ° |
| 功率容量 | 50W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |

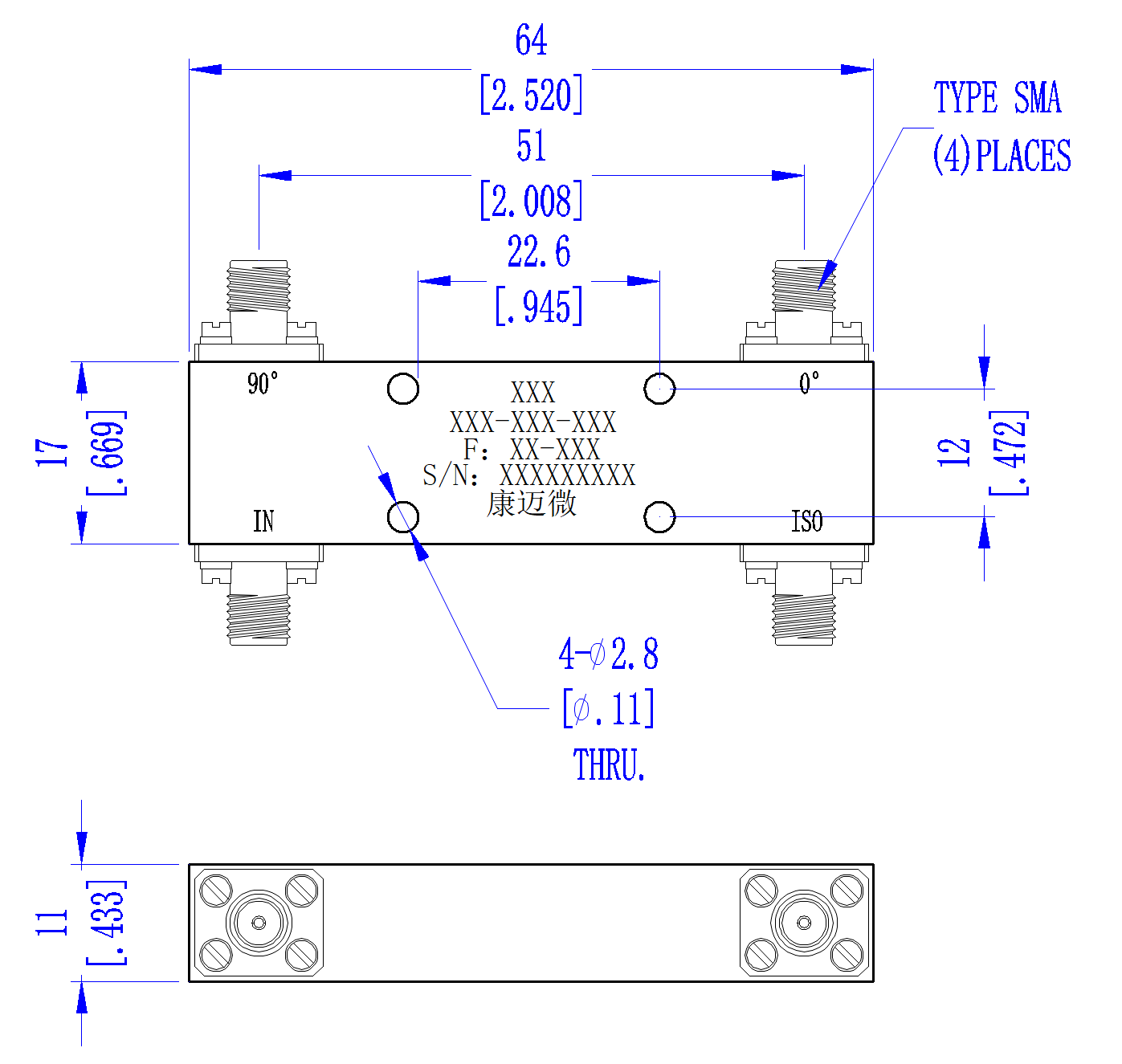

| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 工作温度 | -40~+85℃设计保证 |

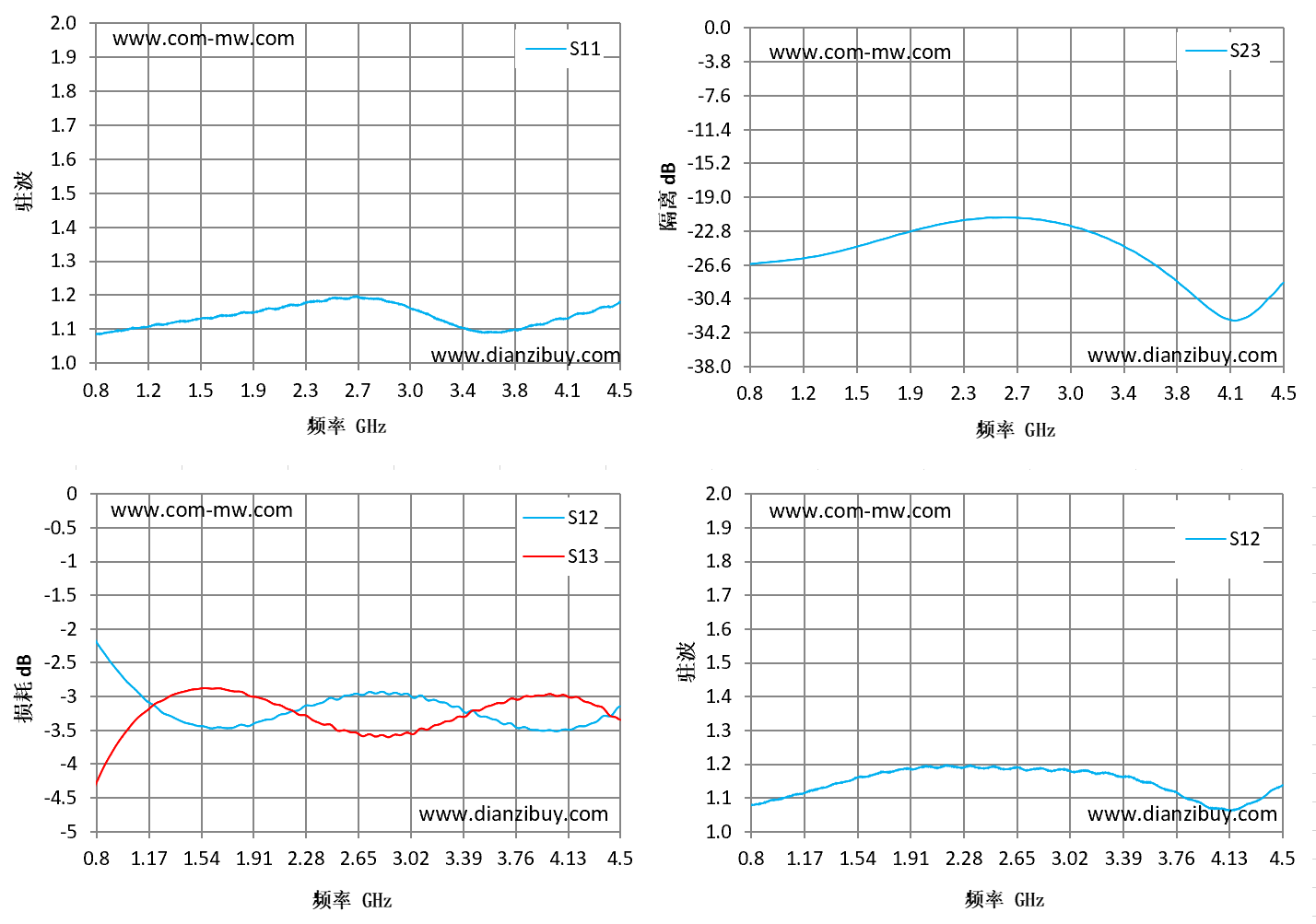

| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S12 驻波 |
|---|---|---|---|---|---|
| 0.8 | 1.09 | -2.19 | -4.27 | -26.54 | 1.08 |
| 1.06 | 1.1 | -2.87 | -3.38 | -26.11 | 1.1 |
| 1.33 | 1.12 | -3.29 | -2.98 | -25.42 | 1.13 |
| 1.59 | 1.13 | -3.46 | -2.88 | -24.36 | 1.16 |
| 1.86 | 1.15 | -3.43 | -2.97 | -23.11 | 1.18 |
| 2.12 | 1.17 | -3.26 | -3.15 | -22.06 | 1.19 |
| 2.39 | 1.18 | -3.09 | -3.4 | -21.44 | 1.19 |
| 2.65 | 1.2 | -2.96 | -3.55 | -21.33 | 1.19 |
| 2.91 | 1.18 | -2.94 | -3.56 | -21.83 | 1.18 |
| 3.18 | 1.14 | -3.05 | -3.43 | -23.04 | 1.17 |
| 3.44 | 1.1 | -3.21 | -3.23 | -24.96 | 1.16 |
| 3.71 | 1.1 | -3.39 | -3.05 | -27.83 | 1.12 |
| 3.97 | 1.12 | -3.5 | -2.98 | -31.34 | 1.07 |
| 4.24 | 1.15 | -3.44 | -3.06 | -32.54 | 1.08 |
| 4.5 | 1.18 | -3.14 | -3.34 | -28.63 | 1.14 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
