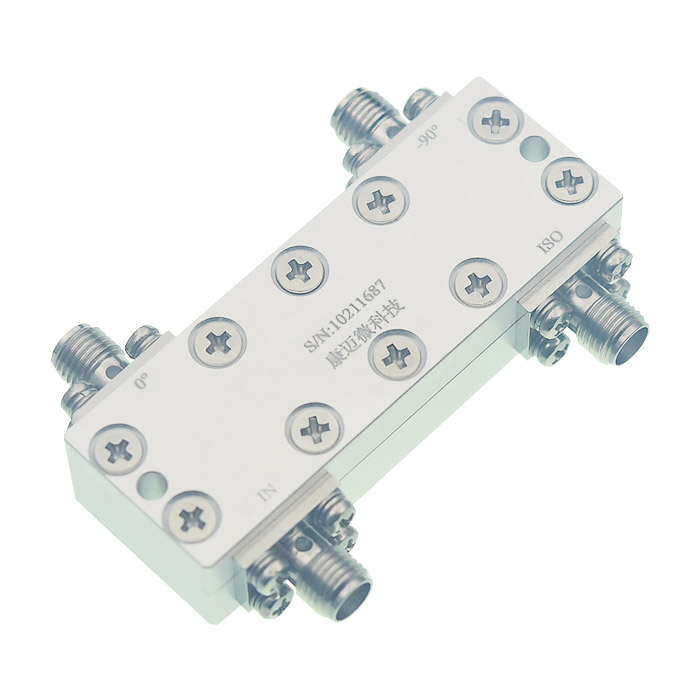

2~18GHz, 30W, 90°电桥, SMA-F
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 1.2 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.4 | |||
| 幅度平衡 | 1.2 | dB | ||
| 相位平衡 | ±5 | ° |
| 功率容量 | 30W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

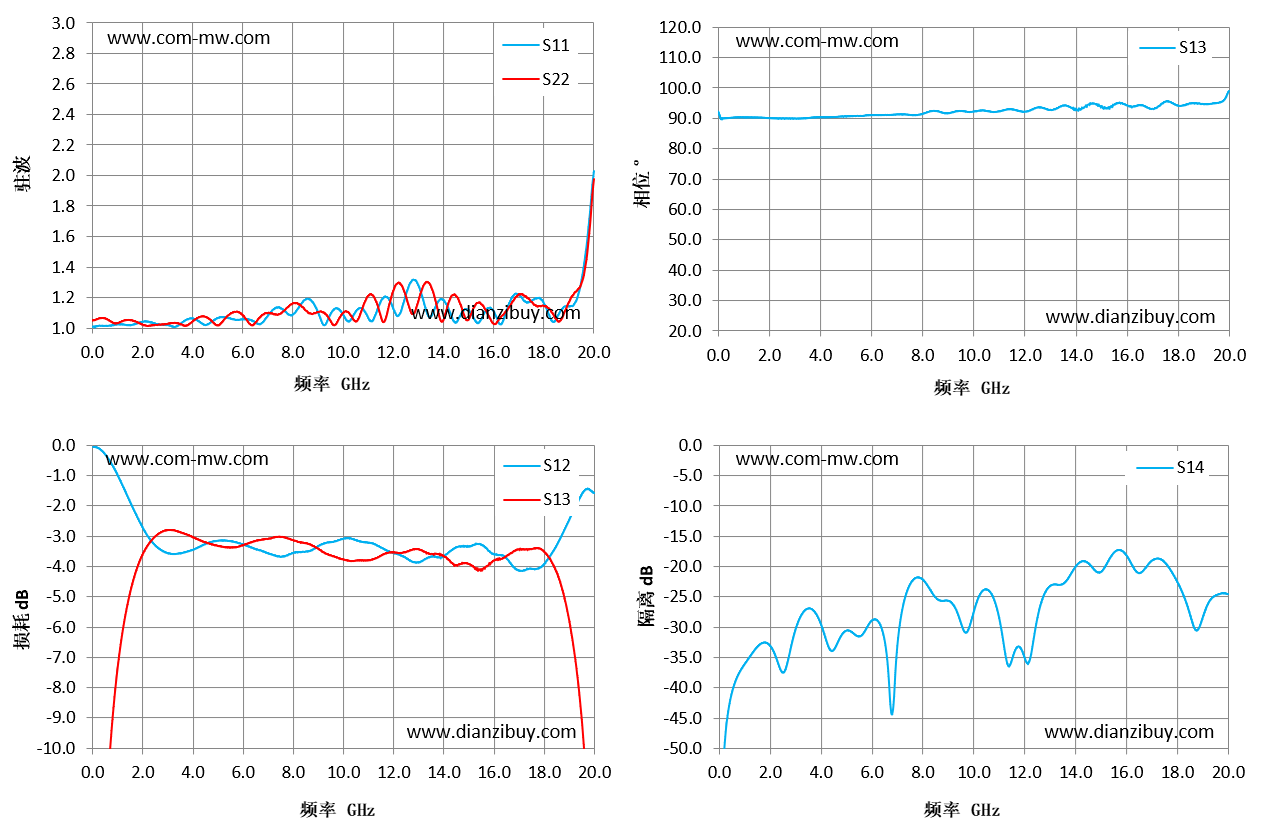

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S14 隔离 dB |
| 1.43 | 1.02 | 1.05 | -1.75 | -5.07 | 90.2 | -33.52 |
| 2.86 | 1.02 | 1.02 | -3.52 | -2.82 | 89.86 | -32.22 |
| 4.29 | 1.04 | 1.07 | -3.34 | -3.14 | 90.29 | -33.41 |
| 5.71 | 1.06 | 1.11 | -3.2 | -3.37 | 90.78 | -30.69 |
| 7.14 | 1.11 | 1.09 | -3.61 | -3.06 | 91.23 | -28.01 |
| 8.57 | 1.19 | 1.11 | -3.5 | -3.24 | 92.33 | -25.47 |
| 10 | 1.09 | 1.1 | -3.09 | -3.77 | 92.15 | -27.46 |
| 11.43 | 1.15 | 1.12 | -3.34 | -3.68 | 92.93 | -36.23 |
| 12.86 | 1.31 | 1.1 | -3.87 | -3.43 | 92.94 | -23.95 |
| 14.29 | 1.1 | 1.2 | -3.49 | -3.86 | 93.29 | -19.19 |
| 15.71 | 1.12 | 1.11 | -3.4 | -4 | 95.11 | -17.32 |
| 17.14 | 1.2 | 1.22 | -4.15 | -3.44 | 93.33 | -18.82 |
| 18.57 | 1.08 | 1.04 | -3.22 | -4.31 | 94.92 | -28.81 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
