ZHC9-20-310-3298 电桥
功分器电桥

电桥 ZHC9-20-310-3298

20~310MHz, 10W, 90°电桥, 表面贴装, 替代 DOS-20-310

型号
ZHC9-20-310-3298
库存
支持定制
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
是
净重
2 g
质保条件
一年保修

资料下载

商品介绍

主要参数

参数最小典型最大单位
工作频率20~310MHz
插入损耗0.8dB
隔离度20dB
驻波比1.35
幅度平衡±0.8dB
相位平衡±5°

其它参数

功率容量10W设计保证
相位90°电桥
阻抗50Ω
接口形式表面贴装
工作温度-45~+85℃设计保证
质量等级工业级
其它替代 DOS-20-310

端口定义

IN1---------
ISO2---------
0°7---------
+90°8---------

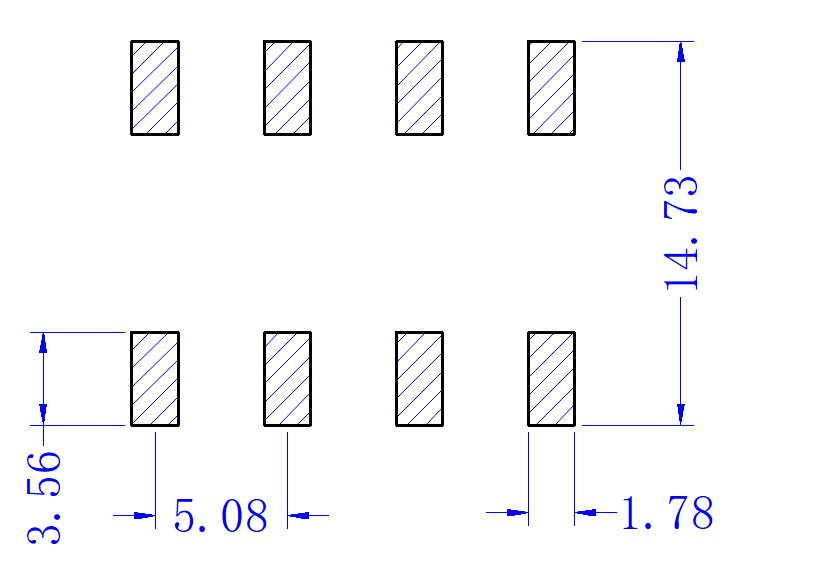

建议PCB布局图

典型测试数据

Frequency MHzS13 IL dBS14 IL dBS11 VSWRS22 VSWRS34 ISO dB
10.00-8.70-0.791.221.14-27.77
38.70-3.01-3.531.331.19-19.19
69.45-2.79-3.971.371.25-17.97
98.15-3.09-3.681.361.22-18.98
126.85-3.43-3.291.311.15-21.34
155.55-3.76-3.001.241.06-25.41
186.30-4.02-2.791.171.06-31.12
215.00-4.18-2.681.111.13-28.14
243.70-4.28-2.641.081.20-23.87
274.45-4.30-2.681.061.25-21.14
303.15-4.28-2.751.091.28-19.61
331.85-4.24-2.861.121.29-18.69
360.55-4.17-2.971.161.30-18.18
391.30-4.11-3.151.211.30-18.09
420.00-4.05-3.271.261.32-18.29

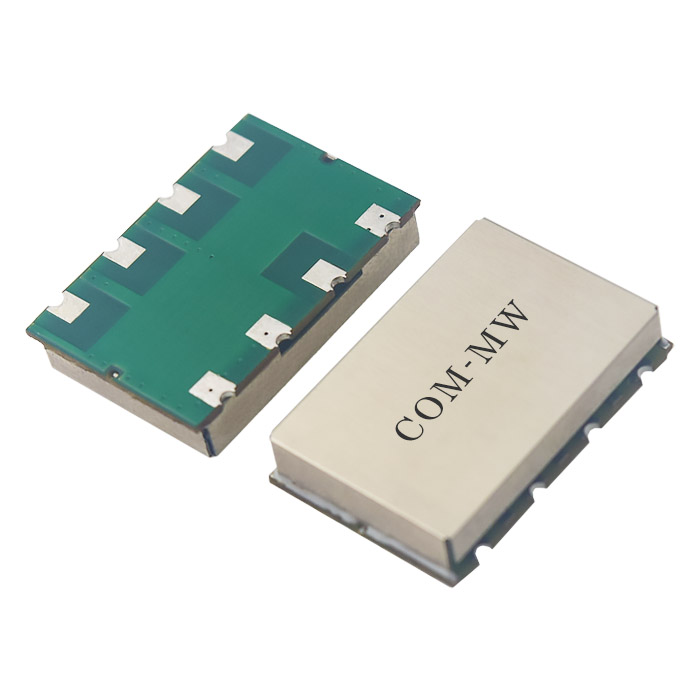

参考实物图

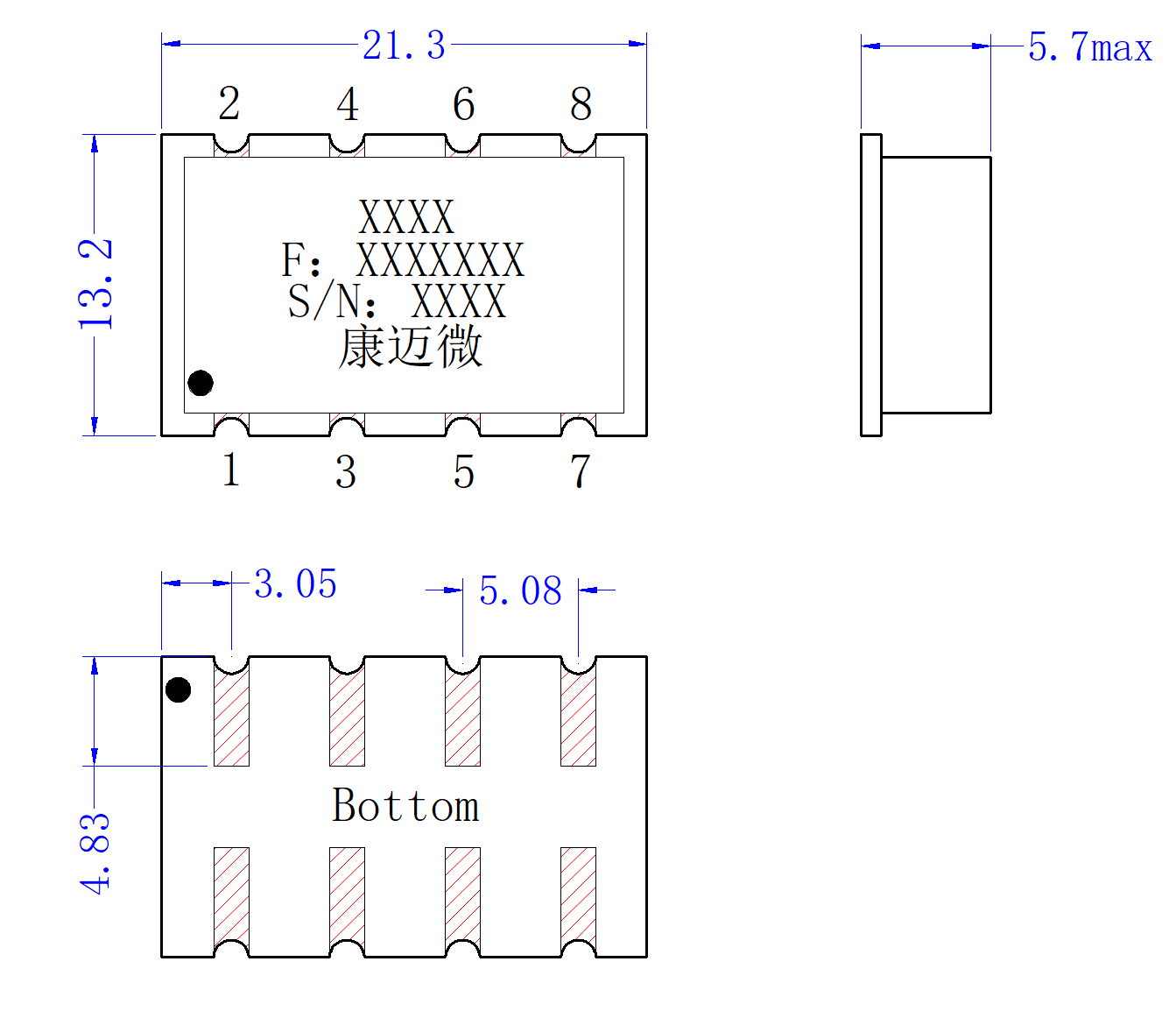

外形结构图(mm)

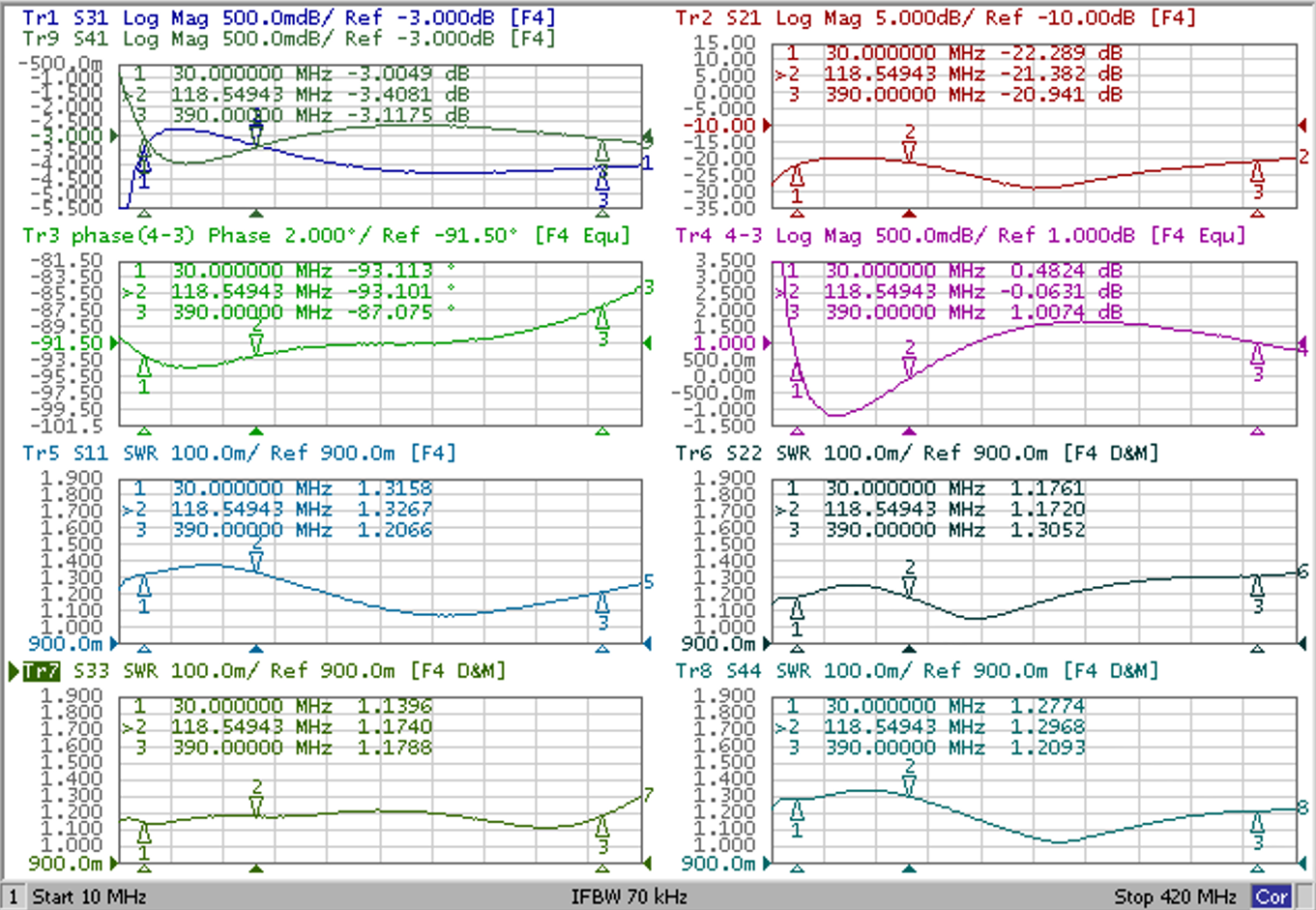

典型测试曲线图

注意事项

1可以短时间浸泡清洗,请及时烘干。
2支持245℃回流焊。

需要定制指标?

提供技术要求,工程师 1 个工作日内响应。
