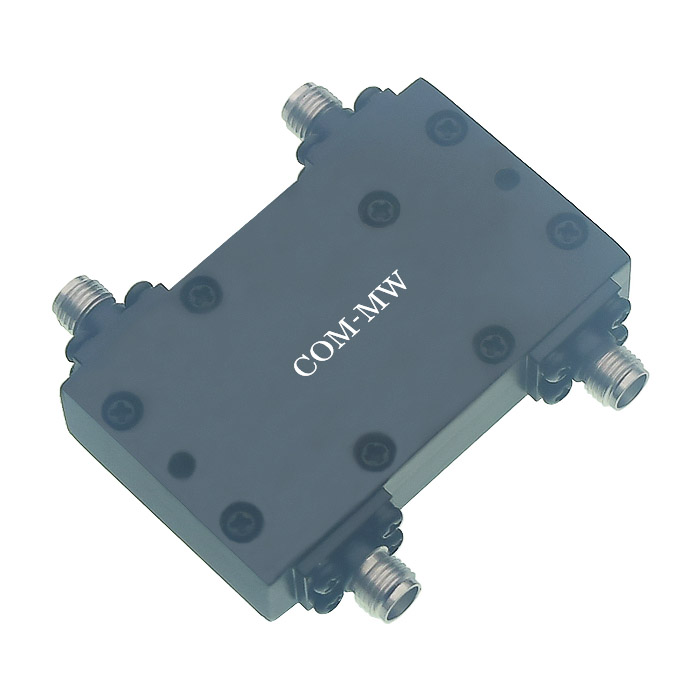

2000~4000MHz, 50W, 180°电桥, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2000 | ~ | 4000 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 22 | dB | ||
| 驻波比 | 1.25 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±6 | ° |
| 功率容量 | 50W设计保证 |
| 相位 | 180°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 质量等级 | 工业级 |

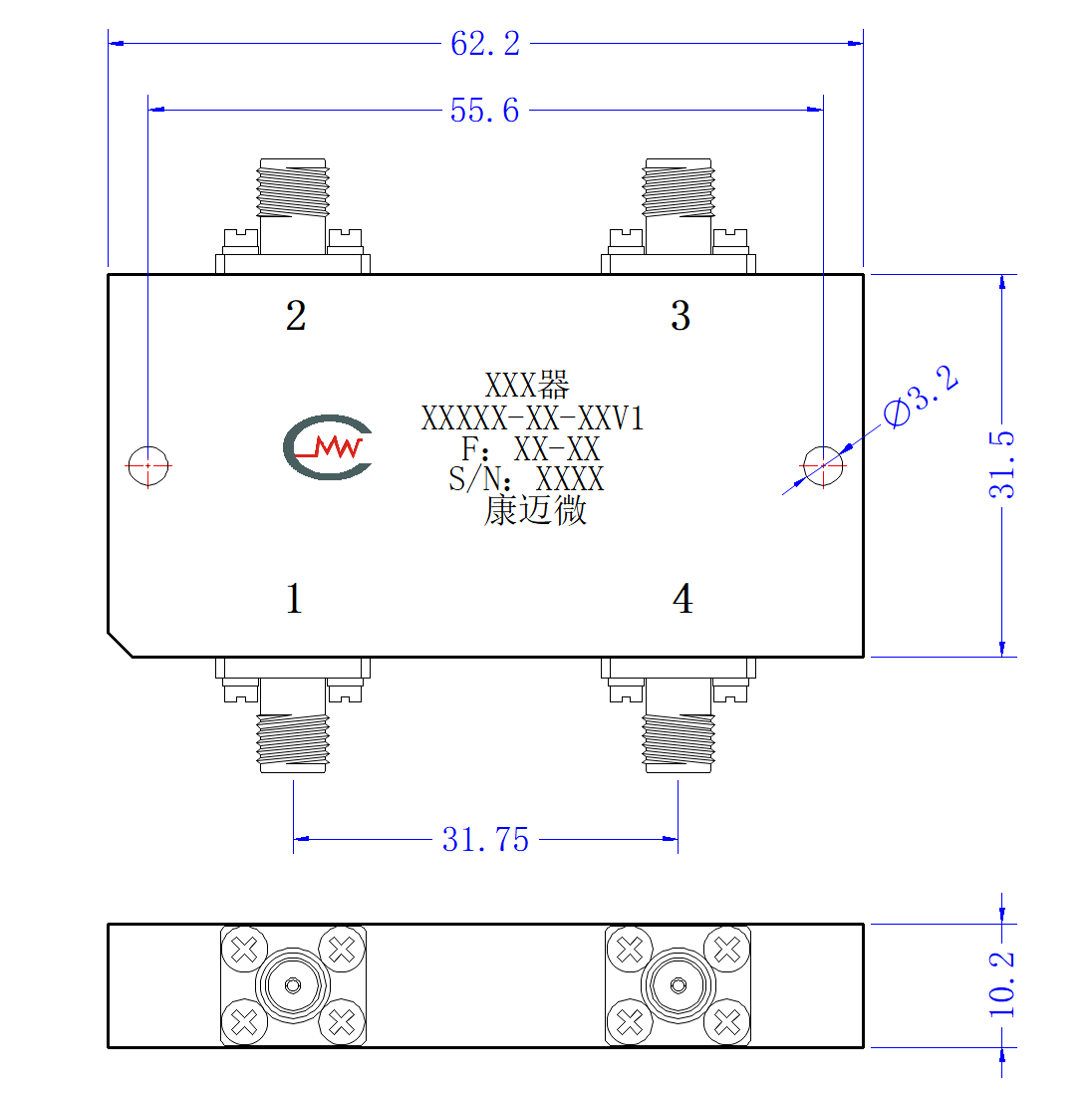

| 差端口 | 1 | |
| 和端口 | 4 | |
| 输出端口-180° | 3 | |
| 输出端口0° | 2 |

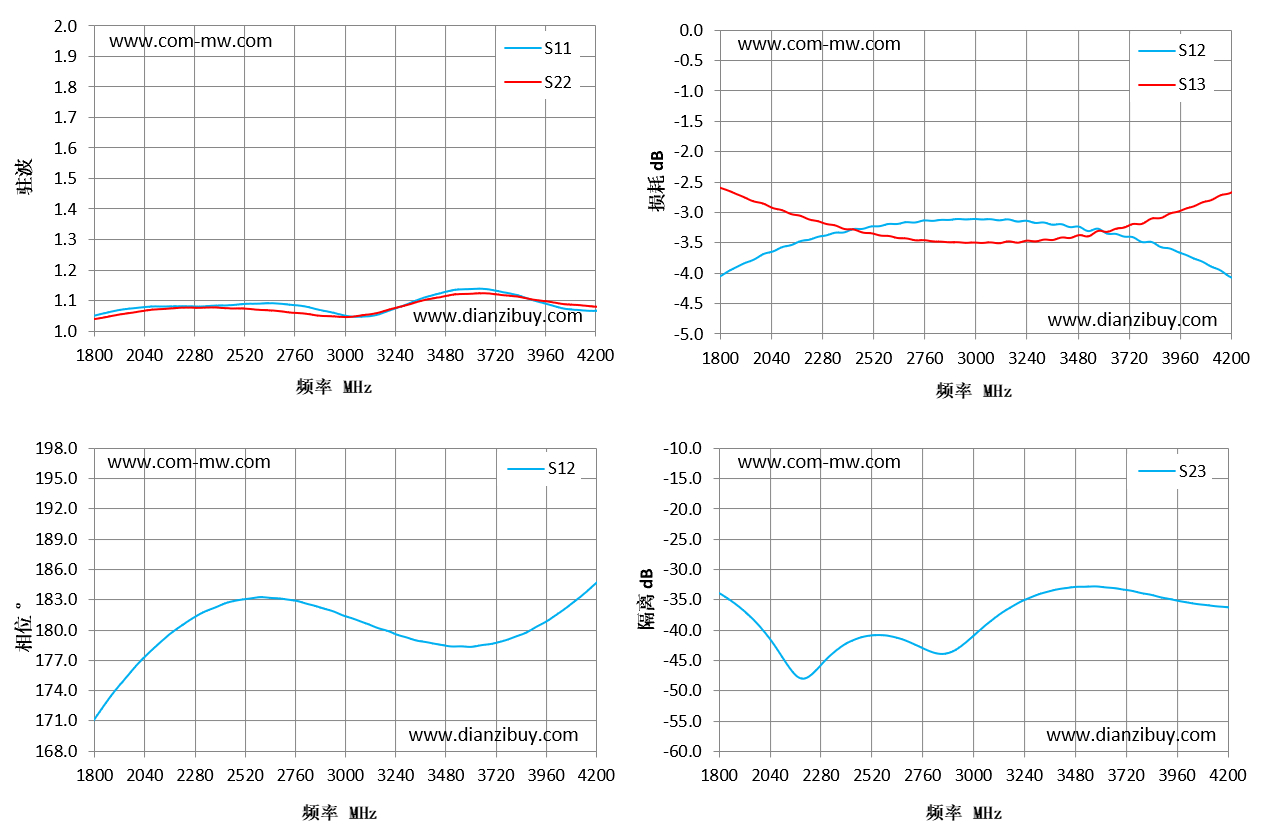

| 频率 MHz | S11 驻波 | S12 相位 ° | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB |
|---|---|---|---|---|---|
| 1800 | 1.05 | 171.13 | -4.06 | -2.59 | -33.88 |
| 1971 | 1.07 | 175.85 | -3.75 | -2.83 | -38.68 |
| 2143 | 1.08 | 179.31 | -3.53 | -3.03 | -46.72 |
| 2314 | 1.08 | 181.69 | -3.36 | -3.2 | -44.6 |
| 2486 | 1.09 | 182.97 | -3.25 | -3.34 | -41.07 |
| 2657 | 1.09 | 183.17 | -3.17 | -3.42 | -41.47 |
| 2829 | 1.08 | 182.54 | -3.13 | -3.48 | -43.87 |
| 3000 | 1.05 | 181.38 | -3.11 | -3.49 | -41.05 |
| 3171 | 1.06 | 180.09 | -3.13 | -3.48 | -36.33 |
| 3343 | 1.1 | 178.95 | -3.18 | -3.45 | -33.77 |
| 3514 | 1.13 | 178.38 | -3.28 | -3.39 | -32.88 |
| 3686 | 1.14 | 178.6 | -3.38 | -3.26 | -33.24 |
| 3857 | 1.11 | 179.68 | -3.54 | -3.1 | -34.39 |
| 4029 | 1.08 | 181.78 | -3.76 | -2.9 | -35.58 |
| 4200 | 1.07 | 184.63 | -4.06 | -2.68 | -36.26 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
